一键式尺寸测量仪的制造方法
本实用新型涉及尺寸测量技术领域，尤其是一键式尺寸测量仪。
背景技术：
：
随着电子产品继续朝着小型化方向发展，支撑部件也在朝着小型化方向发展。组件的小型化使得对小型组件的资格检查成为非常关键的问题。
传统的尺寸检查方法通常是游标卡尺和千分尺一键测量仪，但是这种检查方法只能用于普通精度测量，并且由于检查员操作不善，被测产品的外观容易变差，并且测量结果误差大，不能适应电子产品的开发。除了传统的测量方法外，还有图像测量仪器的测量方法，但是这种仪器具有结构复杂，操作繁琐等问题。
鉴于此，发明人提出了以下技术方案。
技术实现要素：
：
本实用新型的目的是克服现有技术的不足，提供一种一键式尺寸测量仪。
为解决上述技术问题，本实用新型采用以下技术方案：一键式尺寸测量仪包括底座和安装在底座上并安装在支柱上端并定位的支柱。在机头的正上方，机头上装有CCD摄像机，机座的上端面在CCD摄像机正下方设有透明反射镜。支架上装有可调节位置的放大镜，放大镜位于CCD摄像机的反光镜和反射镜之间，在支柱的两侧分别装有一、第二调节旋钮，用于控制CCD摄像机的亮度和CCD摄像机的反射亮度；底座的正面设有触摸屏，底座设有控制系统，CCD摄像机，第一调节旋钮，第二调节旋钮和触摸屏均电连接至控制系统。
此外，在上述技术方案中，在立柱上还设有用于检测高度的激光发射器，该激光发射器与控制系统电连接。
此外，在上述技术方案中，激光发射器通过角度调节座安装在立柱侧面，从而可以调节激光发射器的角度。
此外，在上述技术方案中，反射器包括框架和安装在框架中的透镜，并且框架的端部以能够调节竖直位置的方式安装在支柱的前端面上。
此外，在上述技术方案中，所述镜框的端部设有滑块。支柱的前端设有滑轨座，滑块安装在滑轨座上并用螺钉固定。
此外，在上述技术方案中，CCD相机包括一个图像传感器，图像传感器的图像数量超过500万，并带有远心镜头。
此外，在上述技术方案中，在基座的上端面上设置有安装槽，并且将反射镜卡嵌入在该安装槽中。
采用上述技术方案后，与现有技术相比，具有以下有益效果：结构简单，可以一键完成尺寸测量工作，操作非常简单，并且测量有效而准确。满足不同的测量要求，并具有极高的市场竞争力。
附图说明：

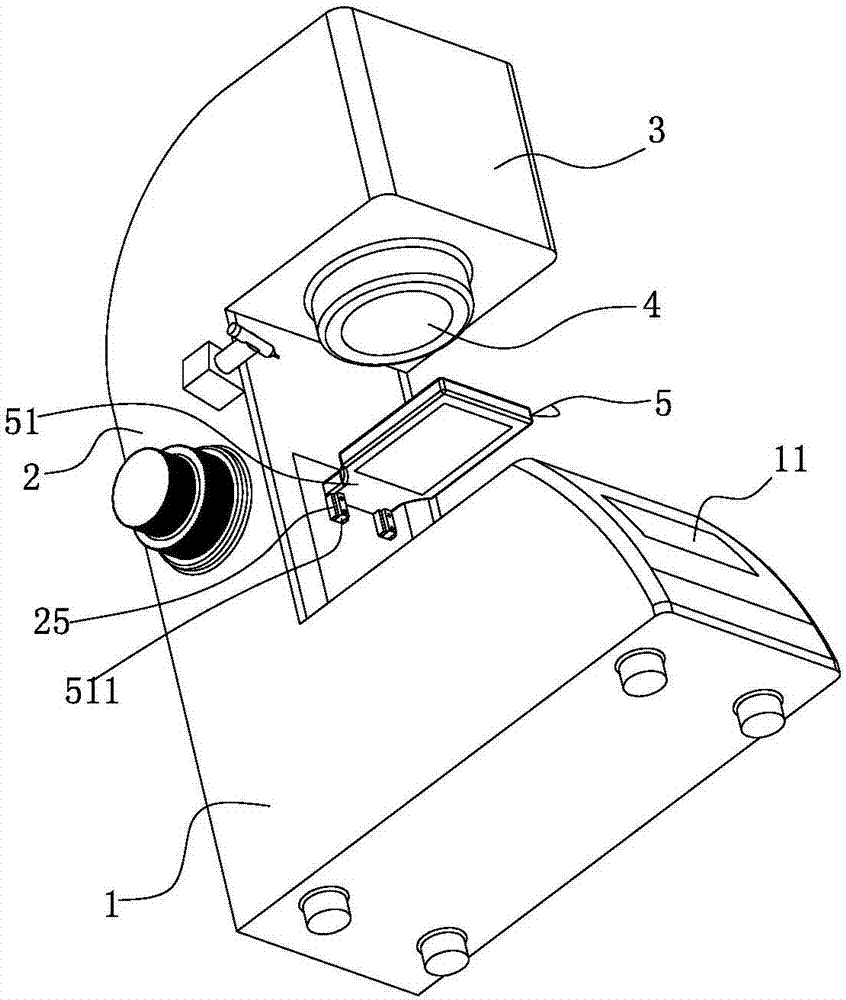

图1是本实用新型的三维视图；
图2是本实用新型另一个角度的透视图。
具体实现：
下面将结合具体实施例和附图对本实用新型做进一步的说明。
如图1、2所示，它是一键式尺寸测量仪器，包括底座1和安装在底座1上并安装在支柱2上端并位于其上的支柱2。机头3的正上方，在机头3的上方设有CCD照相机4，在机座1的上端面的正下方设有透明反射镜5。 4;在支架2上设置有可调节的放大镜6的位置，放大镜6位于CCD相机4和反射镜5之间，并且在支柱2的两侧分别设置有第一、个用于控制CCD相机4的亮度和CCD相机4的亮度。第二调节旋钮2 1、22用于通过第二调节旋钮2 []调节CCD相机4的亮度和CCD相机4的反射亮度。 一、中的k2] 22可以更好地提高CCD相机4的拍摄效果。
基座1的前面设置有触摸屏11，并且基座1设置有控制系统。 CCD相机4、第一调节旋钮21、第二调节旋钮22、触摸控制面板11电连接到控制系统。
支柱2还设有用于检测高度的激光发射器23，并且激光发射器23电连接至控制系统。具体地，激光发射器23通过角度调节座24安装在立柱2的侧面，从而可以调节激光发射器23的角度以满足不同的测量要求。
镜子5包括镜子框架51和安装在镜子框架51中的透镜52。镜子框架51的端部以能够调节垂直位置的方式安装在支柱2的前端表面上。具体地，在镜框51的端部设置有滑动件511；并且支柱2的前端设有滑轨座25一键测量仪，滑块511安装在滑轨座25上并通过螺钉固定，可以满足不同的测量要求。
CCD相机4包括一个图像传感器，该图像传感器的图像数量大于500万，并且具有远心镜头，因此CCD相机4具有高效，准确的工作质量。
基座1的上端面设有安装槽12，将反射器5插入安装槽12中，并且可以拆卸和更换反射器5。
本实用新型工作时，将待测工件放在反光镜5上，并通过一、第二调节旋钮21、调节CCD相机4的亮度和CCD相机4的反射率。 ] 22根据实际情况的亮度，调整激光发射器和放大镜的相对位置，然后通过触摸屏11用一键控制本实用新型的启动。控制系统采用高效，准确的图像处理算法。在光学系统下，CCD摄像机4与放大镜配合，镜子捕获并拍摄工件，并使用软件系统执行图像成像，以精确测量所需的工件尺寸并将数据显示在触摸屏上。
综上所述，本实用新型结构简单，可以一键完成尺寸测量。它操作简单，测量高效准确，满足不同的测量要求，具有极高的市场竞争力。
当然，以上描述仅是本实用新型的具体实施例，并不意图限制本实用新型的实现范围。根据本实用新型专利申请修改的范围中所述的结构，特征和原理所作的任何等同更改或等同更改，均应包含在本实用新型的专利申请范围内。
