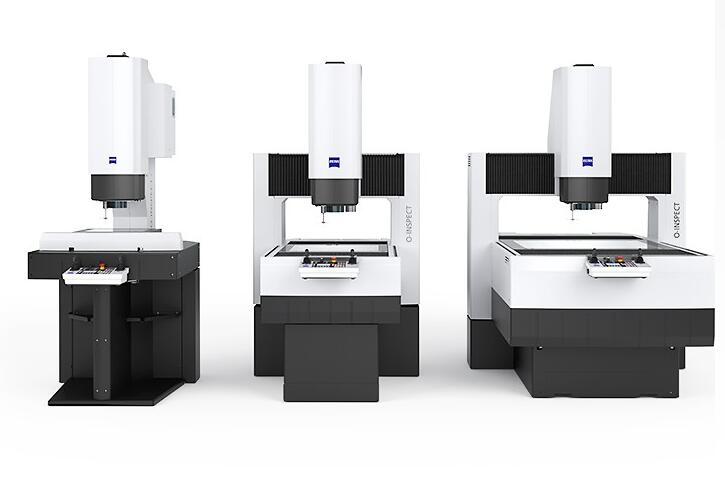

全自动影像测量仪装置
一.元星多功能数控精密测量仪 1 型号：YVM-6045-T-CNC 配1)分析读数：0.001mm光学尺。2) 测量行程：600*400*250mm (X,Y,Z)。3) 镜头：采用美国Navitar镜头，光学性能更出色，振动稳定性高，工作距离可在34mm和390mm之间切换。视野范围可以从 0.02mm 到 125.68mm。4) 影像系统：SONY 1/3” CCD Camera + ZOOM + 0.5X TV TUBE . 自动调整增益、图像质量边缘锐度、无闪烁图像增强和 Y 校正黑白对比度。5)测量软件：YR-CNC测量软件。6) 面光源：24区可编程光源系统。多区，多通道控制，从不同方向照射产品并调节光强。7) 轮廓底灯：底灯。LED灯条冷光源。8)1. 驱动方式：XYZ 由松下交流伺服电机控制。根据负载惯量的变化，配合自适应滤波器，可自动将增益从低刚性调整到高刚性。2.采用德国UNING无齿丝杆，高强度直线驱动，性能优良，强度足，操作灵敏自动测量设备，精度高，微调，便于快速移动。XYZ 由松下交流伺服电机控制。根据负载惯量的变化自动测量设备，配合自适应滤波器，可自动将增益从低刚性调整到高刚性。2.采用德国UNING无齿丝杆，高强度直线驱动，性能优良，强度足，操作灵敏，精度高，微调，便于快速移动。XYZ 由松下交流伺服电机控制。根据负载惯量的变化，配合自适应滤波器，可自动将增益从低刚性调整到高刚性。2.采用德国UNING无齿丝杆，高强度直线驱动，性能优良，强度足，操作灵敏，精度高，微调，便于快速移动。
3.本机采用RENSHAW金属光栅。高速非接触操作确保零摩擦和零机器磨损，开放式光学设计确保高性能。周期误差通常为±0.25um，线性误差特性为±1um/60mm。9) 对焦方式：Z轴自动对焦。10)线性精度：U1=3+L/250um。11)重复性：3um。12) 配备：一台PC + 17” MONITOR*2。13) 工件高度限制：250mm。14) 工作重量限制：35 Kg。15) 外观尺寸：1300 x 1100 x 2000 mm。16）机器重量：1000gk 17)机器定位精度：±0.005mm。18)文件输出格式：STL,OBJ,IGES,DXF,VRML。19)测量景深：150mm/30mm。20)机器结构：机器底座采用200mm厚0级精度花岗岩平台。精度高、稳定性好、不易变形、耐酸碱。21）应用领域：机械、电子、电器、航空、汽车、军工、模具、光学等行业。二. C.应用软件部分 YR-CNC 测量图形几何软件1、@ >3D测量：测量高度、宽度、长度、两侧夹角、圆锥顶角、圆柱直径、倒角、直线度、平面度、圆度、圆柱度、垂直度、平行度、倾斜度等。
2、自动对焦：在最清晰时自动寻找 Z 位置。3、CNC：用户可以根据自己的需要设置点击参数，并且可以自动测量（批量测量时节省很多时间）4、设置公差：产品的实际尺寸可以设置超出范围，如果它超过红色背景上的警告。5、逆向工程：软件中绘制的测量图形可以直接输入AutoCAD，也可以保存为DXF文件（可以快速复制，比一般软件复制速度快2倍以上） ).6、图片输出：测量结果可以图片格式输出。7、实时亚像素点查找：首次将亚像素高级图像处理技术引入图像测量行业，大大提高了测量精度和测量效率。测量一个图形元素时，比同类软件至少节省3/3/4。5倍，精度提高2倍以上（相同光学倍率下）。8、矢量绘图功能：原始字体可以无级放大和缩小。9、地图测量：大工件可以从小零件自动组合成一幅完整的画面，可以直接在地图上进行测量。10、命令行：可以直接从命令行输入坐标信息，生成点、线、圆、弧等，满足特殊需要11、@>线公差：圆度，直线度、平行度、垂直度、同心度等 12、标注功能：半径标注、直径标注、角度标注、直线标注、对齐标注、文字标注、坐标标注。13、自动测量功能：自动寻线、多区域自动寻线、点选圆、框选圆、多区域自动圆、自动圆弧。14、SPC统计分析：可计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，可计算XR图、线图、条形图等画。15、报表输出：产品测量结果可直接转EXCEL。线性注释、对齐注释、文本注释、坐标注释。13、自动测量功能：自动寻线、多区域自动寻线、点选圆、框选圆、多区域自动圆、自动圆弧。14、SPC统计分析：可计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，可计算XR图、线图、条形图等画。15、报表输出：产品测量结果可直接转EXCEL。线性注释、对齐注释、文本注释、坐标注释。13、自动测量功能：自动寻线、多区域自动寻线、点选圆、框选圆、多区域自动圆、自动圆弧。14、SPC统计分析：可计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，可计算XR图、线图、条形图等画。15、报表输出：产品测量结果可直接转EXCEL。SPC统计分析：可计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可绘制XR图、线图、条形图等。15、报表输出：产品测量结果可直接转EXCEL。SPC统计分析：可计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可绘制XR图、线图、条形图等。15、报表输出：产品测量结果可直接转EXCEL。
