图像测量仪器（加探头）的开发与开发
一、设备使用情况：
中国创意实验室的图像测量仪适用于：二维平面测量目的的所有应用领域。如：机械，电子，模具，注塑，五金，橡胶，低压电器，磁性材料，精密五金，精密冲压，连接器，连接器，端子，手机，家用电器，计算机（计算机），液晶电视（LCD），印刷电路板（电路板，PCB），汽车，医疗设备，时钟，螺钉，弹簧，仪器仪表，齿轮，凸轮影像测量仪，螺纹影像测量仪，半径模板，螺纹模板，电线和电缆，工具，轴承，屏幕，测试筛，水泥筛，钢网（钢网，SMT模板）等。
基本技能：
1.基本测量：点，线，圆，圆弧，椭圆，平面度等的测量。
2.映射功能：以.dxf格式直接输出机械图形，实现2D读取功能，可与AutoCAD，Pro / e，UG等软件无缝连接。
3.拍摄功能：将测量区域中的工件放大并以图形方式拍摄，然后转换为（.bmp，.jpg）。
4.测量报告：可以为测量数据设置容差，自动判断，选择所需的测量数据，并生成标准WORD和EXCEL图表报告。
5.亮度指示器：指导用户将灯光和阴影调整为最佳强度，从而减少人为因素造成的不确定性。
基本测量：点，线，圆，弧，椭圆测量。
6.在线注释：您可以在实时图像中标记尺寸，例如半径注释，直径注释，角度注释，线性注释，对齐注释，文本注释，坐标注释等。
7.离线注释：您可以在整个鸟瞰图中标记尺寸。
8.几何测量：两个圆弧顶点之间的距离，两个直线之间的距离，垂直线，平行线，切割直线，延伸的直线，两个直线的交点，直线与圆的交点，两个圆的交点，圆的切线，两个圆的切线，两线的连接圆弧，等分线。
9.辅助功能：复制，全选，删除，移动，镜像，旋转。
10.坐标系：设置客户坐标系，三点设置坐标系，坐标原点平移，坐标旋转。
1 1.坐标标注：根据自定义坐标原点（0，0)。
1 2.比较功能：该程序可以直接输入.DXF文件，并在图像测量区域中实现工件放大图像与标准设计图之间的直观测量比较。
1 3.绘图：实时图像中工件的实际形状可以被描绘以形成完整的工程图。绘制方法类似于AutoCAD。
1 4.报告格式：测量数据可以直接导入EXCEL，Word，CAD工程图文件中。
1 5.自动边缘查找功能：该软件采用自动边缘查找功能，可以减少视觉判断引起的错误。

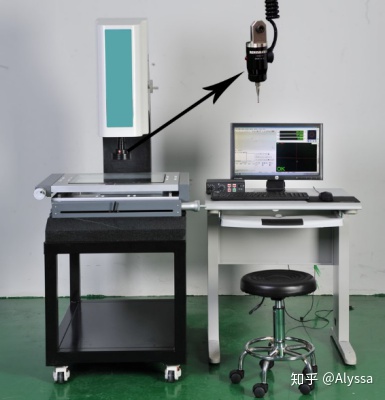

1 6.测头：添加测头后，可以测量高度，宽度，长度，两侧夹角，盲孔深度，锥顶角，圆柱直径，倒角，平面度等。实现简单3D测量。
二、技术参数：
序列号项目名称技术参数
1个有效测量行程（X轴×Y轴×Z轴）400 mm×300 mm×200 mm
2Z轴聚焦和提升范围≤200mm
3Z轴测头英式雷尼绍测头（测头接触产品时会发出蜂鸣声）
4光栅尺分辨率0.0005mm
5X，Y轴线性精度U≤（2. 5 + L / 200）μm（L单位：mm）
6Z轴线性精度U≤（5 + L / 200）μm（L单位：mm）
7个载物台尺寸560mm×460mm
8个玻璃桌尺寸428mm×228mm
9块玻璃及承重东莞明思：高精度光学玻璃，≤50kg
10英寸高清摄像机德国COMST HD 1/3彩色CCD
11镜头香港PMS（普密斯）连续变焦高清镜头，光学放大倍率0.7×-4. 5×
12个图像的放大倍率20-180×
13光栅尺高精度新田精密光栅尺，分辨率0.0005mm
14个自定义的LED环形玻璃冷光源
15个用于照明系统的定制LED圆形冷光源
16种传动方式台湾精密无齿变速箱+台湾HIWIN高精度直线导轨加抛光杆
17种操作模式：操纵杆手柄，鼠标拖动
18个主机的整体大小约为875 mm×750 mm×910 mm
19机座，Z轴柱式高精度花岗岩
20仪器的总重量约为240公斤
21个软件独立研发的正版2. 5D测量软件
22个数据输出测量数据Word（doc），Excel（xls），对象放大率摄像机图形（bmp，jpg），二维图形AutoCAD（dxf），数据Word（doc格式），Excel（xls格式）
23个数据导入二维图形AutoCAD（dxf））
24个电源AC 220±5V，50Hz
25使用环境温度25±10℃，湿度35％-65％
三、设备功能
1.使用英国雷尼绍探针接触测量来使测量结果更准确；
2.变焦物镜和交叉线发生器作为测量瞄准系统；
3.由二维平面工作台，光栅尺和数据盒组成的数字测量和数据处理系统；
4.该仪器具有多种数据处理，显示，输入和输出功能；
将5.连接到计算机后，可以使用特殊的测量软件来处理测量图形。
