自动检测车钥匙大小的装置的制造方法
本实用新型涉及机械设备技术领域，尤其涉及一种自动检测汽车钥匙尺寸的装置。
背景技术：
随着汽车普及化，人们的生活也变得越来越重要。生产后，汽车钥匙经常面临尺寸不合格的问题。普通的汽车钥匙检测采用激光检测或图像扫描技术，这使得汽车钥匙检测的成本过于昂贵，但是人工筛选方法既费时又费力。针对现有情况，设计了一种成本更低，省时省力的自动密钥大小检测自动检查工具装置。
技术实现要素：
本实用新型的目的是提供一种自动检测车钥匙大小的装置，以解决背景技术中出现的问题。
为了达到上述目的，本实用新型提供了以下技术方案：一种自动汽车钥匙尺寸检查装置，包括支架，支架的底部与电动液压泵固定连接，底部电动液压泵通过一个钥匙尺寸检测装置，使其与螺纹旋转，钥匙尺寸检测装置的内表面固定安装有弹簧，弹簧的数量设置为多个，弹簧的一端弹簧固定安装有弹性条。该表面上设有通电孔，钥匙尺寸检测装置的内部上方具有电池自动检具，在钥匙尺寸检测装置的下方安装有固定基座，该固定基座设有多个固定基座。检测盘，在检测盘的表面上开有钥匙卡槽，钥匙卡槽周围固定安装有配电盘，配电盘有数个，配电盘的一侧用LED灯泡固定安装好后，将固定基座固定安装在传送带的表面上，传送带的两端与旋转轴可旋转地连接，旋转轴与步进电机固定地连接。
最好将配电盘电连接到电池上。
最好将传送带安装在支架内。
与现有技术相比，本实用新型的有益效果是，自动钥匙尺寸自动检查装置通过预先设定车钥匙的标准来检测产品是否合格，从而省去了昂贵的费用。资本先进的激光和图像扫描技术使测试资金更加合理，并采用了全自动流程，从而节省了时间和精力。
图纸说明
图1是本实用新型的结构示意图；

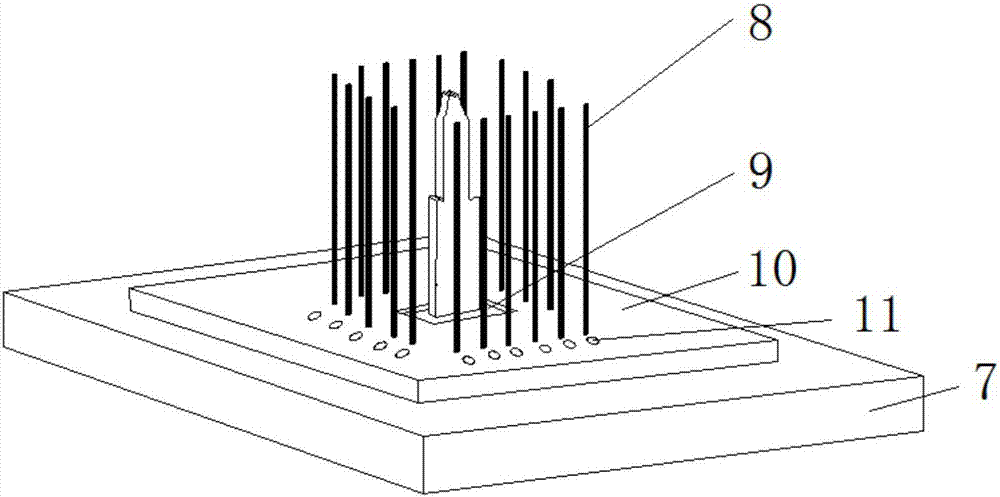

图2是本发明检测盘的结构示意图；
图3是本发明的钥匙尺寸检测装置的俯视截面示意图；
图4是本实用新型通电孔的示意图；
图5是本发明的钥匙尺寸检测装置和配电盘之间的连接的截面结构的示意图。
在图中：1个支架，2个电动液压泵，3个传送带，4个旋转轴，5个步进电机，6个钥匙尺寸检测装置，7个固定底座，8个配电盘，9个钥匙卡插槽，10个检测板， 11个LED灯泡，12个弹簧，13个弹性条，14个电源孔，15条电线。
具体的实现方法
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚，完整地描述。显然，所描述的实施例仅仅是本实用新型实施例的一部分，而不是全部示例。基于本实用新型的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型的保护范围。
在本实用新型的描述中，应注意，术语“垂直”，“上”，“下”，“水平”等表示的取向或位置关系是基于取向或位置关系的在附图中示出这仅是为了方便描述实用程序和简化描述，而不是指示或暗示尖锐的设备或元件必须具有特定的方向，以特定的方向构造和操作，因此无法理解作为本发明的限制。另外，“第一”，“第二”，“第三”和“第四”仅用于描述目的，不能理解为指示或暗示相对重要性。
在本实用新型的描述中，还应注意，除非另有说明和限制，否则应从广义上理解术语“设置”，“安装”，“连接”和“连接”，固定连接也可以是可拆卸的连接，也可以是整体连接，机械连接，电气连接，直接连接或通过中间介质的连接，或者是两个组件之间的连接。对于本领域普通技术人员而言，可以根据具体情况理解本实用新型中上述术语的具体含义。
请参阅图1-5。本实用新型提供了一种技术方案：自动汽车钥匙尺寸检查装置，包括支架1，电动液压泵2固定连接在支架1的底部。钥匙尺寸检测装置6连接在支架1的底部。电动液压泵2通过螺纹连接。钥匙尺寸检测装置6的内表面固定安装有弹簧12，弹簧12可以移动弹性条13，并且弹簧12的数量设置为多个。弹簧12的一端固定地安装有弹性条13。在弹性带13的表面上设有通电孔14，钥匙尺寸检测装置6的内部上方具有电池16，钥匙尺寸检测装置6在固定底座7的下方设置有固定台7。设置有多个固定基座7，在固定基座7的上方固定安装有检测盘10，在检测盘10的表面上开口有钥匙卡插槽9，钥匙卡A电源板8被固定地安装在其周围。插槽9中，电源板8的数量是几个。电源板8的一侧通过电线15固定地安装有LED灯泡11。电源板8和电池16电连接自动检具，固定基座7固定地安装在传送带3，传送带的表面上如图3所示，在托架1的内部安装有传送带3，传送带3的两端与旋转轴4可旋转地连接，旋转轴4与步进电动机5固定地连接。
工作原理：步进电动机5和电动液压泵2预先设定工作频率。当固定基座7移动到钥匙尺寸检测装置6下方时，电动液压泵2控制钥匙尺寸检测装置6向下移动，从而使钥匙卡槽9中的测试钥匙进入钥匙尺寸检测装置的内部。 6.测试键挤压弹性带13以改变通电孔14的位置，并且根据标准键齿之间的间隙预先设置通电孔14的位置。当测试按键尺寸标准时，测试按键挤压弹性条13，使供能孔14处于同一直线上。同时，通电条8进入孔中，并且通电条8接触电池16并与电池16、LED灯泡形成回路。使LED灯泡闪烁，否则测试键的大小不合格，LED灯泡不会闪烁。
虽然已经示出并描述了本实用新型的实施例，但是对于本领域的普通技术人员来说，可以理解，在不脱离本发明的原理和精神的情况下，可以以各种方式来实施这些实施例。实用新型。改变，修改，替换和修改，本发明的范围由所附权利要求书及其等同形式限定。
