山东数控自动图像测量仪
CNC自动图像测量仪，采用XYZ三轴步进伺服控制，结合我公司同时研发的QMS-3D专业测量软件，可以实现高效，准确的工件质量检测，适用于检测和质量控制。它已广泛用于机械，电子，金属和塑料行业。
PZ-CNC自动图像测量仪
仪器功能
◆使用山东济南青“ 00”级花岗岩底座和立柱，以确保极高的稳定性和刚度。
◆使用高精度V形导轨，确保了极高的机械精度和稳定性。
◆使用高档铸铁工作台，该工作台经过严格的人工时效处理，以确保导轨安装的稳定性和韧性。
◆程控三环8区域LED环形表面冷光源设计，角度范围广，覆盖了被测零件的更多轮廓，与被测零件的兼容性更强。 LED轮廓灯的平行光路设计改善了透射光并确保了测量精度。
◆1 /3〃高分辨率彩色CCD 600TV生产线，可确保获得高质量的测量图像。

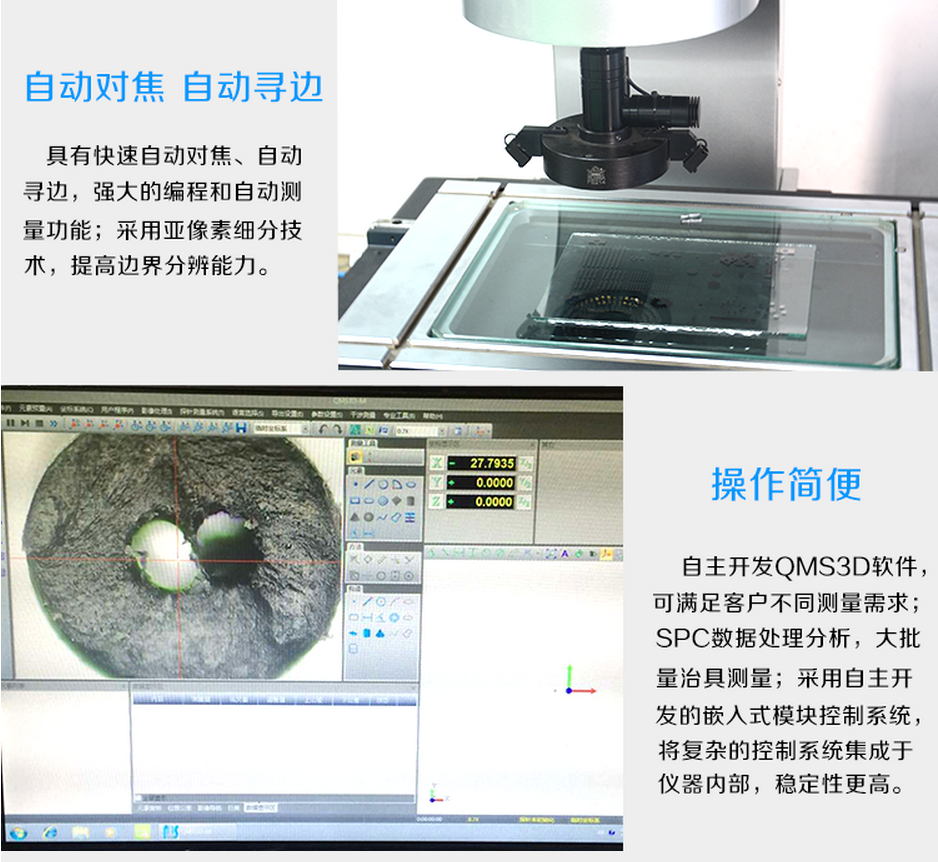

◆可以实现Z轴非接触图像的精确高度测量和平面度测量，并且可以安装接触侧头。
◆高精度玻璃光栅尺，分辨率为0.5μm，读数稳定可靠，精度高。
数控自动图像测量仪的应用领域
该仪器广泛用于LCD面板，导电颗粒，PCB板，TP，TFT，手机配件，餐具配件，模具产品，工具，齿轮，五金产品，端子，螺钉，弹簧，电子产品，连接器，钟表，电线，冲压制品，塑料制品，汽车配件，医疗器械等领域。适用于机械影像测量仪，手机零件，电子，电器，模具和精密硬件的测试，设计和开发。
技术参数
项目
主要技术
测量行程（毫米）
YVM-3020CNC
YVM-4030CNC
YVM-5040CNC
整体尺寸（毫米）
300x200x200
400x300x200
500x400x200
仪器重量（KG）
300
320
350
测量精度
X，Y轴：（3 + L / 200）μmZ轴：（5 + L / 200）μm
重复精度
3μm
玻璃重量（KG）
50KG
放大倍率
光学倍率0. 7〜4.5X，图像放大倍率24〜156X
（可扩展至12-312X）
光栅尺的分辨率
玻璃光栅尺，分辨率0.5μm
CCD
1/3高分辨率彩色摄像机600线
传输模式

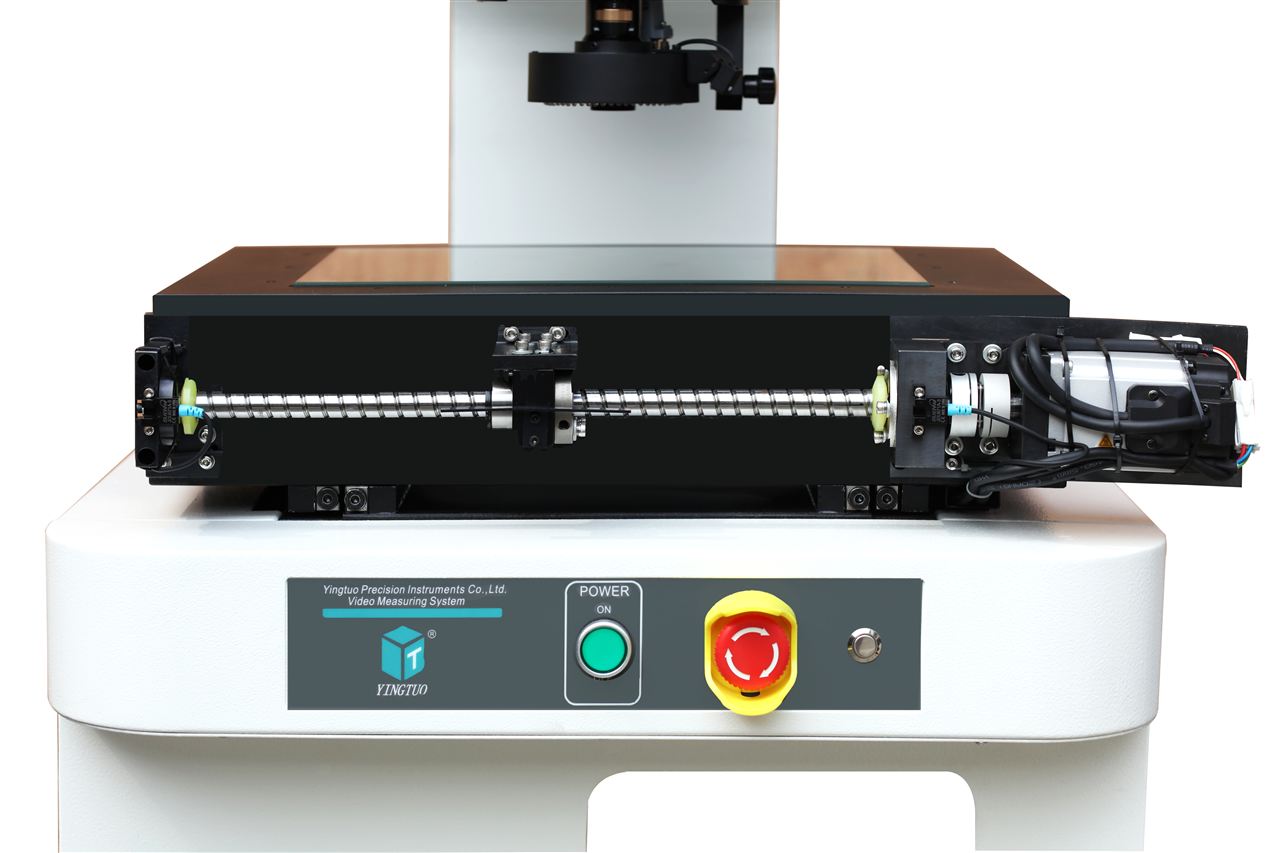

台湾精密滚珠丝杠和导轨
运动控制
台湾三角洲伺服电机
上部光源
可调节亮度的3区8环LED冷光源
下光源
平行光路LED冷光源，亮度可调
测量软件
YX-CNC测量软件
操作方法
程序控制+游戏杆
选项
计算机，MCP探头，自动变焦镜头，激光探头
电源
200V / 50Hz / 10A

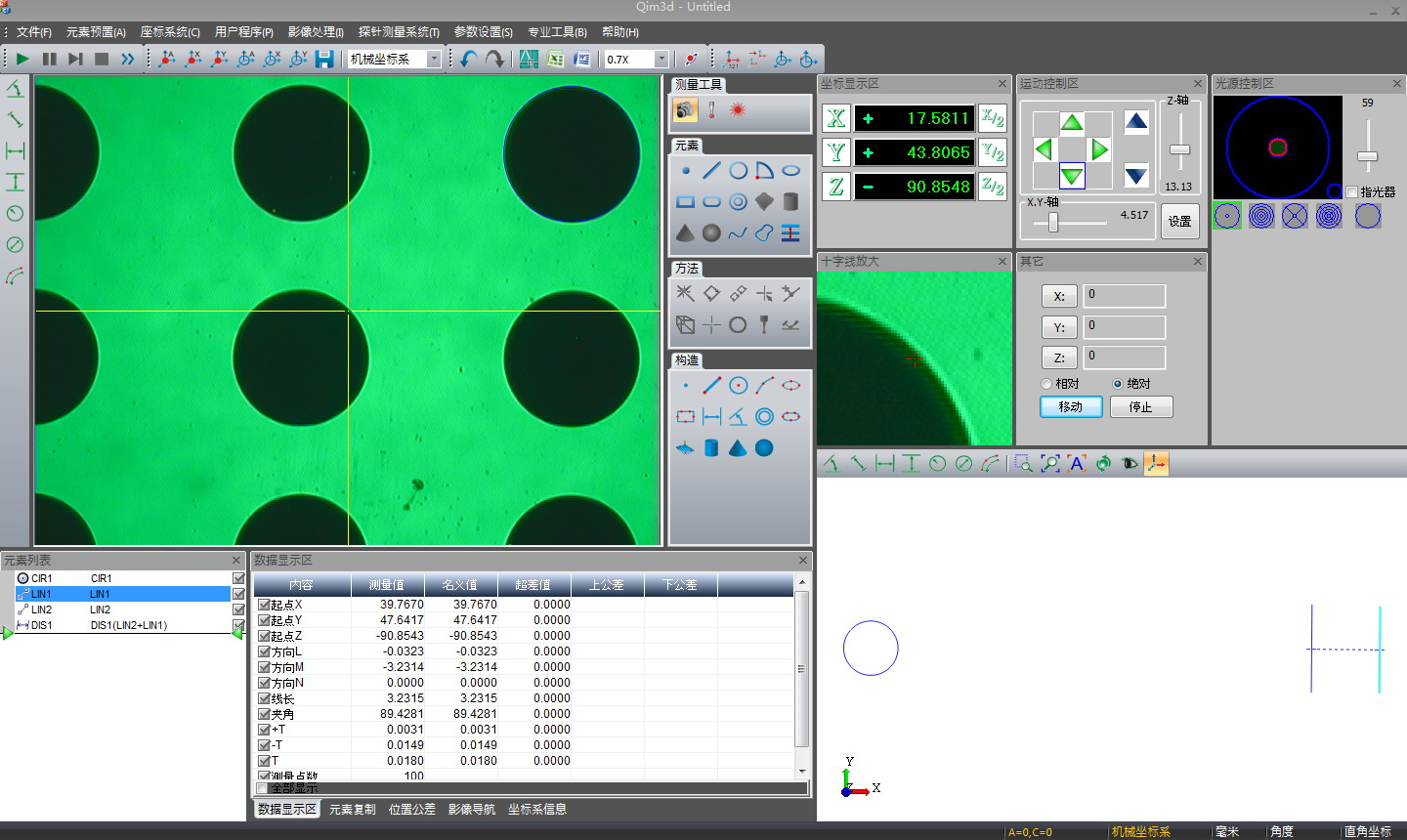

精密图像测绘仪测量软件简介：
绘图功能：可以绘制点，线，圆，圆弧，样条曲线，垂直线，平行线等，并将图形输入到AutoCAD中以实现逆向工程，从而获得1：1工程图。
自动测量和制图：自动测量和制图，例如圆形，椭圆形，直线，弧形和其他图形。具有自动寻边，自动捕捉，自动绘制，自动去毛刺等功能，减少人为错误。
测量注释：它可以测量工件表面的任何几何尺寸，角度，宽度，直径，半径，中心距离以及其他不同高度的尺寸，并且这些尺寸可以在实时图像中标记出来。
SPC统计分析软件：提供一系列控制图和各种类型的图表示方法，使质量控制更加方便，大大提高了质量管理的效率。
报告功能：用户可以轻松地将测量结果输出到WORD，EXCEL，自动生成检查报告，并自动更改超出公差值的颜色，特别适合批量检查。
鸟瞰图功能：您可以查看工件的整体图形以及与每种尺寸对应的编号，直观地反映当前的绘图位置，并且可以随意移动和缩放工件图。
实时比较：可以将标准DXF工程图传输到测量软件中并与工件进行比较，从而快速检测工程图与实际工件之间的间隙，适用于检测更复杂的工件
拍摄功能：当前图像和标记的尺寸可以同时以JPEG或BMP格式拍摄和存档，并且可以调整到测量软件以与实际工件进行比较。
光学玻璃：光学玻璃是国家计量局检验的标准零件。它可以测试X和Y轴的垂直度，设置比例，并使测量的数据与实际情况相符。
客户坐标：在测量过程中无需对准工件或夹具的位置。用户可以根据自己的需要设置客户坐标（工件坐标）影像测量仪，方便，省时，提高工作效率。
精密图像映射仪的特点
VMS系列经济型基于图像的精密测绘仪器结合了传统的光学和数字技术以及强大的软件功能。它可以将以前用肉眼在传统显微镜下观察到的图像数字化，并将其存储在计算机中。进行各种测量和绘制图形后，您可以将获得的数据存储在计算机中，以备将来存储或发送电子邮件。该仪器适用于所有应用领域，以进行两坐标测量，例如质量检查，工程开发，制图和其他用途。它广泛用于机械，模具，工具，塑料，电子和仪表等行业。
变焦镜筒：使用光学变焦物镜，光学放大倍率0. 7X〜4.5X，总视频放大倍率：40X〜400X，可以根据客户要求选择不同的放大倍率。
相机：配备低照度SONY移动1/3“彩色CCD相机，图像表面纹理清晰，轮廓清晰，确保了高质量的测量图像。
底座：仪器的底座由高精度天然花岗岩制成，稳定性高，硬度高，不易变形。
光栅尺：仪器平台装有高精度光栅尺（X，Y，Z三轴），分辨率为0. 001mm。 Z轴可通过二次聚焦来测量凹槽和盲孔的深度。
光源：长寿命LED环形冷光源（表面光和底部光）用于使工件表面均匀照明，边缘清晰且亮度可调。
指导：双层工作平台设计，配备高精度滚动导轨，精度高，移动平稳，方便。
螺杆：X和Y轴工作台均采用无齿光滑杆摩擦传动，避免了螺杆传动的反冲，大大提高了灵敏度，还可以切换为快速运动以提高工作效率。
销售服务：
品味创新为用户提供了更安全，更亲密，更及时，更有效的服务。 “服务至上，客户至上”一直是拼植创意的宗旨。我们完善的服务使用户无需担心测量和测试。
在签订合同之前，我们公司将派项目经理与用户一起制定产品测试计划。
1、我们公司将派遣业务和技术人员，以确定用户的技术需求。
2、与技术专家讨论后，确定用户的产品测试解决方案。
3、可以根据用户需求安排用户站点访问和演示。
