VMS-5040H自动图像测量仪，光学三维测量仪软件功能

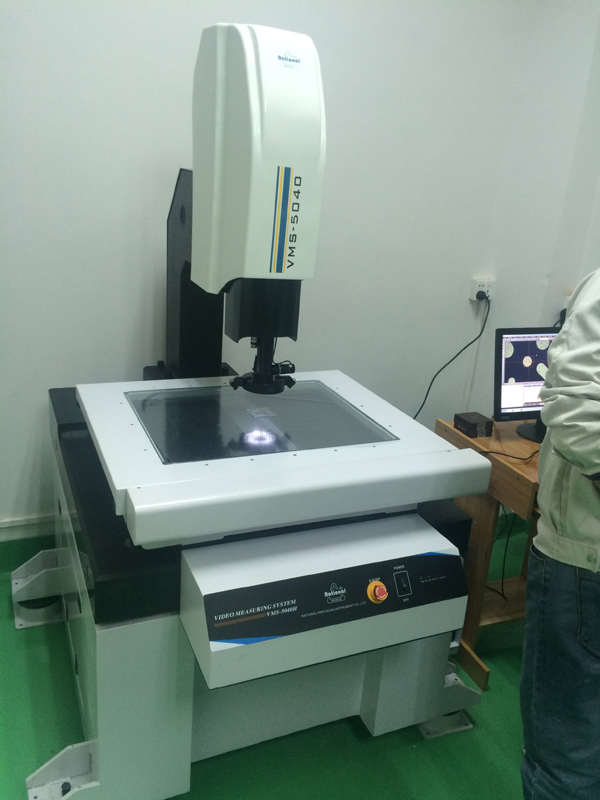

[产品名称]：VMS-5040H自动图像测量仪
[产品规格]：vms-5040H自动图像测量仪，数控二维测量仪，三维图像检测仪
[详细信息]
技术概述
1.产品功能
Ø具有快速对焦，自动寻边，强大的编程和自动测量功能
Ø采用亚像素细分技术，提高图像边界分辨率能力
Ø操纵杆/鼠标操作，方便易用
Ø可编程恒流驱动八区表面冷光源，可适应复杂的工件测量
Ø激光指示器指示测量位置，方便快捷地定位
Ø在线SPC数据处理与分析，夹具测量功能
Ø三轴伺服控制，定位精度高自动测量设备，速度快，XY速度可达200mm / s，运行稳定
Ø自主开发的嵌入式模块控制系统，将复杂的控制系统集成到仪器内部，具有更高的稳定性
Ø采用花岗岩底座，性能稳定，不易变形
Ø可选的MCP简单探头可用于简单的三维测量
Ø可选的自动缩放功能可以在多个放大倍率下实现有效测量
2.规格参数
仪器型号VMS-5040H工作台玻璃工作台尺寸（mm）570 * 470运动行程（mm）500 * 400仪器重量（kg）1000尺寸（mm）1270 * 1150 * 1860 Z轴升降行程200 mmX，Y， Z数字显示分辨率0.5μm，工作距离92 mm X，Y坐标指示误差（3 + L / 75)μm（L为测量长度，单位：mm）视频系统摄像机彩色CCD变焦镜头放大倍率0. 7X—4.5X物场视野1 1. 1mm〜1. 7mm视频放大率23.5X〜148X光源系统面光源和透射光源均使用LED，亮度可调
测量软件功能的详细说明
（[1)元素测量：
可以直接测量10种元素（点，线自动测量设备，圆，圆弧，椭圆，矩形，凹槽，环，距离，角度）。
功能：
a。被测元素有很多类型。除了六个基本几何元素之外，还存在组合的几何元素（凹槽）和关联的几何元素（距离和角度）。
b。用户最感兴趣的距离和角度元素可以当作测量元素（可以通过测量直接获得所需的结果），也可以当作结构元素（灵活多样的构造方法，极其强大的构造功能），从而增加了寻找距离和角度的灵活性和便利性。
c。多种测量方法（自动找边，比较测量，局部变焦点获取，十字线找边测量）可以满足用户的不同需求，大大提高了使用的便利性。当使用特殊工件进行自动查找时如果无法完成边缘，则可以通过对比度测量和局部变焦点测量来解决。
（[2)元素结构：
强大的元素结构功能。 QMS3D元素构造提供了12种构造方法（[提取]，[翻译]，[组合]，[平行]，[垂直]，[镜像]，[对称]，[旋转]，[相交]，[切线]，[平均] ]）构造10种几何元素。 QMS3D元素结构使用户可以轻松应对一些难以测量的元素，从而提高工作效率。
QMS3D构造元素按元素类型定向。当有多个施工结果时，将提供各种施工结果供用户选择。
（[3)测量结果
测量结果信息非常丰富。用户可以选择他们感兴趣的内容来显示或报告。测量结果可以保存在DXF文件中，并与AutoCAD中的工程图进行比较。
（[4)坐标系：
可以建立机床坐标系和工件坐标系，可以实现各坐标系的坐标变换；可以容易地实现直角坐标系和极坐标系之间的相互转换。可以实现每个工件坐标系的存储和调用。
（[5)用户程序：
不受限制的用户程序记录，编辑，插入，删除，保存和调出功能。具有创建用户程序，复制和旋转的能力，从而可以有效地测量具有规则像素排列的工件，并大大增加了记录用户程序的时间。
QMS3D使用示教程序模式记录用户程序。当用户测量工件时，将自动记录工件测量过程，并将记录的用户程序保存到计算机中，以便可以打开并重新运行它。
第一个工件坐标系的元素颜色不同于其他，方便用户查找。
用户程序断点设置功能，用户可以指定在测量某个像素时系统将自动停止，并且用户可以决定使用哪种方法来测量像素。这对于处理过程中误差较大的像素来说，测量带来了极大的便利。
运行用户程序时，用户可以选择是否自动对焦，并且可以设置每个元素。在高倍率下进行测试时，由于零件的加工误差，每个工件的厚度会有所不同。在检测过程中通过自动聚焦可以提高测量精度。
在运行用户程序的过程中，如果未测量到像素，机器将自动停止。用户可以跳过此步骤，也可以通过手动测量继续进行测量。
（[6)可编程光源
支持软件来控制光源。可以控制表面光（可以控制4个环形和4个区域，可以控制完整，环形，区域和分段灯），底部光，同轴光，激光笔。
（[7)自动对焦：
自动聚焦功能。自动对焦功能无需用户参与即可确保机器能够自动，准确地找到对焦位置，从而大大避免了传统手动对焦方法所引起的测量误差，并大大提高了测量精度的可重复性。
您可以自由选择聚焦方式：大面积聚焦，小面积聚焦。
（[8)图形功能：
对于基本几何元素（缩放，平移，窗口显示，局部缩放，全屏显示）具有完整的图形处理和显示功能，这使测量结果更加生动，直观并且易于用户操作。
（[9)标记功能：
角度，距离，X方向距离，Y方向距离，圆（弧）半径，圆（弧）直径和弧长可以直接在绘图区域和图像区域的元素图形上标记出来，因此用户可以一目了然。
（10)系统错误纠正：
该软件具有系统错误纠正功能。目前，可以补偿坐标定位系统误差和垂直系统误差以及透镜中心误差补偿。坐标定位系统误差的补偿有线性补偿和区域补偿两种方法。
（1 1)公差：
完美的尺寸公差计算能力。
根据国家标准的几何公差的计算能力，图表描述了直线的直线度和圆弧的圆度。
位置公差计算包括位置，平行度，垂直度，倾斜度和同心度。
公差超出范围可以自动发出警报并发出红色警告。
（1 2)语言转换：
已经准备了``简体中文''，``繁体中文''和``英语''三种屏幕对话语言以满足大多数用户的需求。系统默认语言与计算器操作系统一致。用户可以通过“参数设置”在中英文之间切换。
（1 3)报告功能
测量数据可以导出到Excel和自定义报告中。
（1 4)在线SPC报告
测量软件与SPC软件无缝连接。测量软件完成测量后，无需手动输入即可将数据自动导入SPC数据库。所有控制极限都在测量软件中设置。无需再次设置SPC软件。 ，从而大大提高效率。 SPC提供用于过程和分析的控制图。提供的控制图包括：平均总距离控制图，平均标准偏差控制图，中值总距离控制图，单个值和移动平均控制图，直方图，cpk转换图，规格标准偏差控制图，过程标准偏差控制图，标准偏差比较图，过程建议分析图等。可以使用八个判断规则来判断生成的图形。可以将图表和数据打印并导入Excel。
（15)帮助系统
有一个完整的帮助系统可以提供实时学习。
