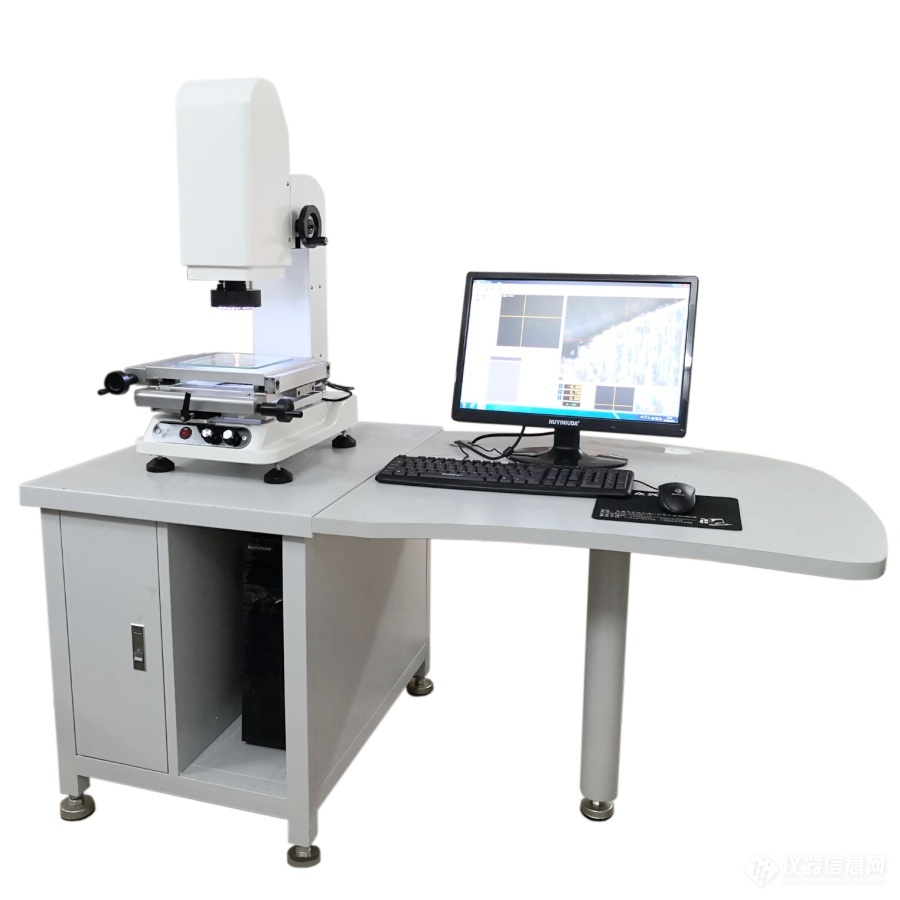

PZ-1010M小图像测量仪
PZ-1010M小图像测量仪
Pin Zhi ChuangSi ----编辑
产品简介：我们的产品广泛用于LCD面板，导电颗粒，PCB板，TP，TFT，手机配件，精密模具，刀具，齿轮，五金产品，端子，螺钉，弹簧，电子产品，连接器，钟表，电线，冲压产品，塑料制品，汽车配件，医疗设备，航空航天，大学，研究所等领域。
一、基本设备参数
l型号：PZ-1010D
l运动行程（X，Y，Z轴毫米）：100×100×75
l工作台尺寸（W×Dmm）：232×232
l玻璃台尺寸（W×Dmm）：110×100
l外形尺寸（宽×长×长mm）：300×450×650
l工作距离：90mm
l仪器材料：高精度花岗岩底座+航空铝制工作台
lCCD相机：日本Sony Microchip高清晰度彩色CCD相机
lZoom物镜：0.7X〜4.5X光学物镜，具有可连续改变放大倍率的高精度结构
l视频总放大倍率：0.5X镜筒标准配置（20X〜115X）1X镜筒（30X〜225X）
（根据客户要求可选）
l物体侧的视场：1 0.6〜1.6mm
l数字显示分辨率：0.001mm
LX影像测量仪，Y坐标测量误差≤（3 + L / 200）μm，L为测量长度（单位：mm）
l操作方法：手动移动平台
二、产品功能
l该仪器使用日本Sony芯片的高清彩色CCD相机和连续变焦物镜作为测量瞄准系统；
l由两个坐标工作台，一个电子光栅尺和一个数据处理器组成的数字字符测量和数据处理系统；
采用花岗岩底座+航空铝制工作台，外观简洁大方；
表面灯由环形LED光源组成，每组由恒流电源驱动，连续可调；
l该仪器具有多种数据处理，显示影像测量仪，输入和输出功能，完全集成了测量和办公功能；
l该仪器与计算机一起使用。连接计算机后，使用2D图像测量仪专用软件对图形进行测量以进行处理和输出；

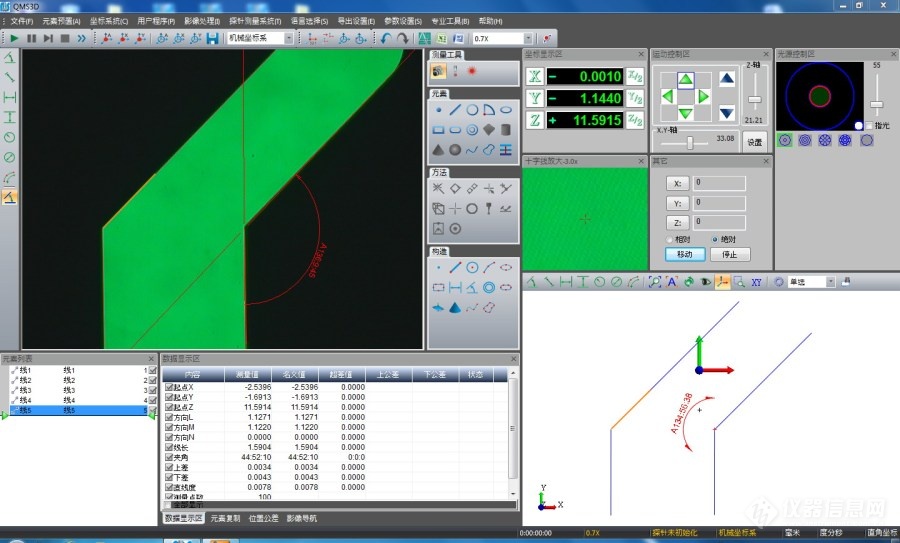

三、测量软件
l标配2D专用测量软件，该软件可以自动找到边缘，找到直线，选择圆，自动圆，通过鼠标自动生成圆弧，并测量点，线，圆，圆弧，角度，距离等。 ;
可以测量平面上的任何几何尺寸（角度，直径，半径，点到点的距离，点到线的距离，线到线的距离，线到圆的距离，圆到圆的距离等） ）；
l绘制并输出到AutoCAD：它可以在实时图像中描绘工件的实际形状，绘制方法类似于AutoCAD，绘制的图形直接输出到AutoCAD，形成工程图通过简单的处理；
l测量数据输出：可以将测量数据或图形导入WORD或EXCEL进行报告；
l照片：您可以拍摄测量绘图元素和产品的照片，包括标记的尺寸；并将所拍摄的图片传输到测量软件中进行图片比较和处理；
l“浏览”窗口：您可以观察工件的完整图形并具有类似于AutoCAD的缩放功能；
l设置工件坐标：您可以根据客户自己的需要在图像中的实际工件上设置工件坐标。有两个点可以确定X轴，两个点可以确定Y轴，或者三个点可以确定坐标系。方法；
l具有坐标平移，坐标旋转和坐标分割功能：
l坐标标注：可以标注工件任意一点的坐标值；
l自动捕获图形：打开自动捕获功能后，测量点，直线，圆和弧可以自动捕获最清晰的位置；
lPitch标签：它可以标记从任何点到一条直线的垂直距离，以及任何两条线之间的垂直距离；
l计算机卡尺：可以测量中心距离或从任何圆到圆的最远和最近距离；
L角平分线：可以平分任何角度；
l注释文本：您可以注释实时图像中的文本描述；
l辅助功能：软件中绘制的图形可以移动，旋转，复制，删除，并且可以用作任何线段的平行线和垂直线；
l求交点：找到任意两条相交线的交点；
l更改图形类型的颜色：您可以更改任何图形类型的线型和颜色；
l字体：您可以更改任何标签文本的大小和颜色；
l提示功能：执行命令操作时，命令行中将出现提示操作，从而加快了操作员的熟悉速度；
l公制转换：可以在公制和英制之间切换测量值；
lX，Y重置：使用屏幕交叉线将任意点设置为相对原点，并重置X和Y坐标；
l自动两点测线：无需人工取线，即可在单个屏幕下自动捕捉工件边缘，减少人眼误差，提高测量精度；
l自动三点圆：在单个屏幕中，可以自动捕获工件的半径和直径，并可以绘制图形。无需手动画圆，减少人眼误差并提高测量精度；
l自动多点线：自动捕获工件的边缘，然后根据工件的边缘拟合图形，从而减少了两点线和人眼的误差；
l自动多点圆：自动捕获工件的边缘，然后拟合工件的孔径，并绘制图形，从而减少了三点圆和人眼的误差；
l自动画圆：使用鼠标在单个屏幕上框住图形，您可以快速自动捕获一个圆。
L形状和位置公差：它可以测量直线的直线度，圆孔的圆度以及环的内，外圆的圆度和同心度。
