图像测量仪，自动图像仪，二维投影仪，包括安装和调试
产品简介：
VMS系列光学图像测量仪是我公司推出的经济型2D光学图像测量仪。它采用高清彩色CCD，采用我公司自主开发的MCINS手动版本测量软件，具有基本的点和线。基本的测量功能，例如圆，距离，角度和多坐标功能可以满足基本的二维测量要求；另外，可以将测量数据输入到EXCEL，WORD，TXT中，或者将测量图形输出到DXF文件中进行CAD设计。
性能特征：
1.花岗岩底座变形了。
2.X和Y轴都装有用于定位的光栅尺。
3.镜头：0.7X-4.5X连续变焦镜头。
4.LED冷光源（表面光和轮廓光）可避免工件的热变形。
5.MCINS手册版本软件。
特定型号
JTVMS-1510
JTVMS-2010
JTVMS-2515
JTVMS-3020
JTVMS-4030
JTVMS-5030
（X / Y / Z轴）测量行程（毫米）
150 * 100 * 175
200 * 100 * 175
250 * 150 * 175
300 * 200 * 175
400 * 300 * 175
500 * 300 * 175
整机尺寸（mm）
540x560x850
540x560x850
760x600x900
760x600x900
970x670x940
970x770x940
机座材料
花岗岩
照明系统
LED用于面光源和透射光源，亮度可调
CCD
430,000像素原始彩色CCD
X，Y轴测量精度
（3 + L / 200）um
放大倍率
Step Zoom光学放大倍率：0.7-4.5X，图像放大倍数：28--180X
光学尺分辨率
1 um
重复性
2 um
操作方法
手册
电源
110 / 220V
适当的温度和湿度
温度：19°--24°，湿度：45％-75％
保修期
1年
1：几何元素测量
它可以测量15种几何元素（点，线，平面，圆，弧，椭圆，矩形，键槽，环，圆柱体，圆锥，球体，开放曲线，闭合曲线和焦平面），并且可以测量高度，还可以预设基本的几何元素。
功能：
（1)：根据实际测量需要，可以选择接触式测量-探针测量，或非接触式测量-图像测量。
（2)：多种测量方法：智能边缘查找，整体采样点，多节采样点，鼠标采样点，相邻采样点，交叉线采样点，放大率采样点，比较采样点，探针采样点;
2：几何元素构造
强大的几何元素构造功能，可以构造二维和三维几何元素；
功能：
（1)：可以构造各种元素：点，线，圆，圆弧，椭圆，矩形，距离，角度，环，键槽，平面，圆柱体，圆锥和球；
（2)：多种构造方法：提取方法，相交方法，垂直方法，平行方法，切线方法，对称方法，镜像方法等；
3：坐标系
可以建立机械坐标系和工件坐标系，可以实现每个坐标系的坐标转换，可以方便地实现直角坐标系和极坐标系之间的相互转换，并可以存储和使用可以实现每个工件坐标系的坐标。您可以建立二维坐标或三维坐标；
4：用户程序
不受限制的用户程序记录，编辑，保存和调用功能。 QMS3D-M用户程序可以记录和编辑所有用户操作，实现复印测量，并大大提高测量效率。
简单的用户程序教学方法，可复制教学步骤，强大的可视化编辑功能，方便批量检查。
QMS3D-M使用示教程序方法记录用户程序。当用户测量工件时，系统会自动记录工件测量的用户程序，并将记录的用户程序保存到计算机中以重新打开并再次运行。
5：对焦辅助
可以通过辅助对焦来改善手动对焦，使图像质量更好，并为改进测量提供保证。
6：图形功能
具有完整的图形处理和显示功能（缩放，平移，窗口显示，局部缩放，全屏显示），使测量结果更加生动，直观并且易于用户操作。

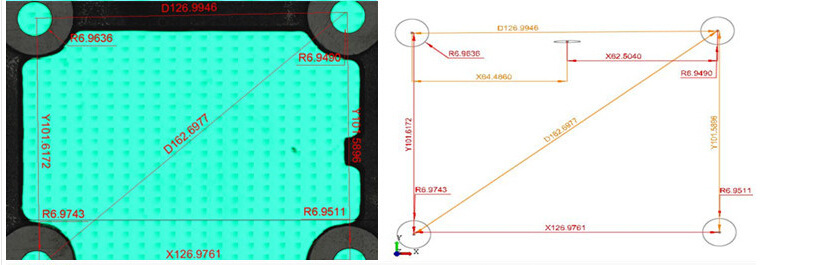

7：标记功能
角度，距离，X方向距离，Y方向距离，圆（弧）半径，圆（弧）直径和弧长可以直接在绘图区域和图像区域的元素图形上标记出来，因此用户可以一目了然。
8：误差补偿
该软件具有系统错误和镜头中心补偿功能。目前，它可以补偿坐标定位系统误差和垂直度系统误差。坐标定位系统误差的补偿有“线性补偿”和“截面补偿”两种方法。镜头中心补偿是在不同放大倍率下进行镜头中心偏移补偿；
9：公差：
完美的尺寸公差计算能力。
具有按照国家标准计算形状和位置公差的能力，可以用图形描述直线的直线度，圆和圆弧的圆度以及平面的平整度。
位置公差计算包括位置，平行度，垂直度，倾斜度，同心度，同心度和对称性。
10：报告功能
可以将测量数据导出到默认Excel，自定义Excel，Word，SPC等。
11：探针管理系统
探针管理系统包括标准创建，探针校准，探针管理操作和探针系统管理功能；
12：传感器同步
传感器同步包括：探针和图像同步以及激光移位器和图像同步；
13：语言转换
“简体中文”，“繁体中文”和“英语”三种屏幕对话语言已经准备就绪，可以满足大多数用户的需求。
