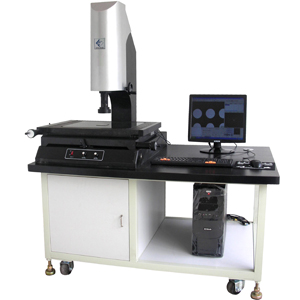

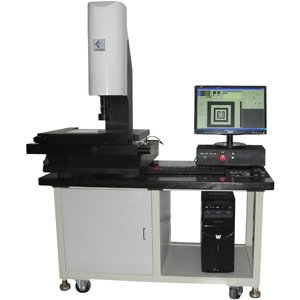

图像测量仪|光学图像测量仪|视频仪器
图像测量仪是一种集光学，精密机械和电子测量技术于一体的精密光学非接触式尺寸测量仪。通过调整透镜的放大倍率，被测工件被相应的放大倍率放大，上下光源被调节，并且放大后的工件的图像被传送到计算机。经过计算机软件的一系列功能处理，对精密零件进行轮廓，表面形状和大小，角度和位置，微观检查和逆向工程设计。广泛应用于电子电器，工具架，精密零件，弹簧五金，塑料制品，冲压件，模具，机械加工，军事研究等领域。
上海宣仪创意工业设备有限公司
上海宣创创新工业设备有限公司
不。上海市松江区东经镇振业路161号
电话：021-51097800
传真：021-51561592
电子邮件：xycxie@xycxie.com
网络：
图像测量仪的规格：
仪器模型
XG-VMS2010
XG-VMS3020
XG-VMS4030
XG-VMS5040
测量行程
X200×Y100×Z150mm
X300×Y200×Z150mm
X400×Y300×Z150mm
X500×Y400×Z150mm
操作方法
手动，可以切换快速移动
测量精度
X，Y轴E2 =（3 + L / 200)µm L是测得的长度，单位：mm
重复精度
X，Y轴≤3µm
框架结构
悬臂式，花岗岩底座和圆柱体
传输模式
无齿静音螺杆驱动器
光源系统
LED冷光源，手动控制
视频系统
4,300万像素1/3英寸彩色相机
变焦物镜
连续变焦镜头
放大倍率
光学倍率：0.7〜4.5×；图像放大倍率：28〜180×
编码器
线性光栅尺
光栅尺的分辨率
1µm
软件输出
Word，Excel，AutoCAD，SPC
最大承重
25kg
仪器尺寸
大约W1100×D650×H1650mm
大约W1200×D750×H1650mm
大约W1300×D850×H1650mm
大约W1500×D1500×H1800mm
仪器重量
约200kg
约220kg
约240公斤
约300kg
使用电源
1∮AC110/ 220V 50 / 60HZ 240W
※可以购买带有特殊测量软件的雷尼绍接触探头，该软件可以测试三维工件上的斜角，圆，凹槽，圆柱，球，圆锥，盲孔，高度等。
图像测量仪的硬件功能：
1.框架结构：悬臂结构，00级花岗岩底座和圆柱，真空硬化球墨铸铁平台，低折射率光学玻璃测试台，可确保整个机器的高精度和不变形；
2.X×Y移动式测量平台：采用精密的无齿驱动螺杆和直线导轨结构，移动方便稳定，机械位移误差小；
3.光栅尺：高精度线性光栅尺，分辨率精度高达0.001mm，软件精度高达0.0001mm;

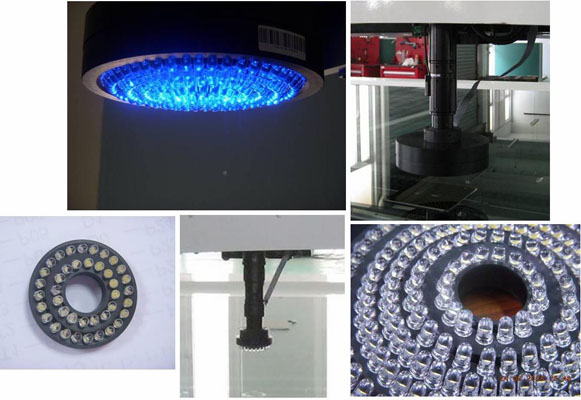

4.照明：上部光源使用72个LED高亮度可调环形光源，下部光源使用24个LED高亮度可调环形光源；
5.摄像头：行业专用的高分辨率1/3英寸彩色CCD，测量结果清晰准确，并且所捕获的图像没有失真；
6.镜头：精密多段固定倍率远心镜头，光学倍率可以达到0.7×〜4.5×，图像倍率可以达到28×〜180×；
7.计算机：专用于图像测量仪器（当前主流配置）。
图像测量仪的软件功能：
1.测量基本几何元素（如点，线，圆和弧）很容易；
2.自动捕捉几何区域的点，直线，圆，圆弧，中心，象限，终点和中点；
3.具有坐标平移，旋转和校正功能，不需要校正被测件，提高了测量效率；
4.使用图像工具快速扫描2D轮廓边界点，并直接拟合直线，圆，弧等；
5.提供平面内的直线度，圆度，同心度，平行度和角度分析，以进行有效的质量检查；
6.可以通过直线修剪或扩展功能直接在图像和几何区域中标记/移动尺寸；
7.调整相机参数设置，改善自适应性，消除毛刺，以正确获取测量数据；
8.图像可以直接在计算机屏幕上显示和观察，并且可以直接测量，比较或存档；
9.具有数码相机式照片功能影像测量仪，可以捕获和保存图片，或直接在图片上进行测量；
10.收集指令，可以分批测试同一批次的工件，测量更加方便，快捷，高效；
1 1.精度补偿功能可提高测量精度。
1 2.图形显示，归档和打印，可以转换为bmp，jpg，dxf，doc，xls和其他格式；
1 3.可以导入/导出dxf格式，与AutoCAD无缝连接，与实际工件或测量图形进行比较，实现2D读取功能，并直接在图像区域取两点来获得误差测量值；
1 4.它可以提供公差分析，输出SPC控制图，过程能力指数等，并且可以导出到Word和Excel以进行有效的质量控制检查。

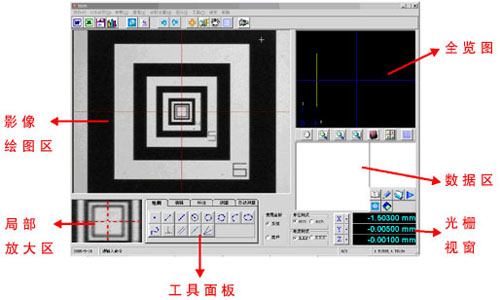

图像测量仪器软件简介：
1. DRO窗口：
1. 1.在笛卡尔直角坐标系和极坐标系之间切换；
1. 2.在公制和英制单位之间切换；
1. 3.角度和弧度开关；
1. 4.绝对坐标和相对坐标切换；
1. 5.测量物体的技巧。

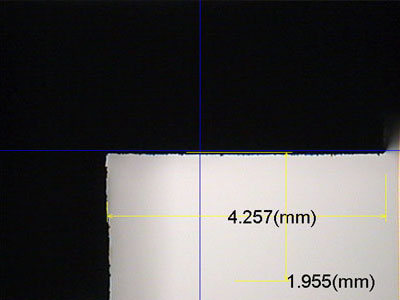

2.图像窗口和图像测量工具：图像窗口显示要测量的对象的实时实际图像。可以调整不同图像测量工具的特定属性，以达到理想的效果。
3.几何窗口：显示被测工件的几何图像。可以在几何窗口中获得在图像测量窗口中获得的点，线，圆，弧等数据，以找到距离影像测量仪，角度和其他数据。

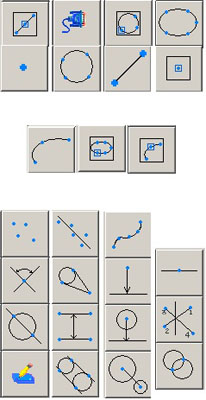

4.几何测量工具：
4.1.两种操作方法：
在几何图形窗口中用鼠标左键选择以获取各种图像测量工具；
右键单击以在图像窗口中选择以获取各种图像测量工具。
4.2.特定的测量工具：
点：计算其坐标
直线：计算其坐标和长度
圆：计算其中心坐标和直径等。
Arc：计算其中心，半径，弧长和夹角等。
椭圆：计算其中心坐标以及长短直径等。
自动点测量工具
自动线测量工具
自动圆测量工具
自动椭圆测量工具
自动电弧测量工具
B样条曲线：采集的点越多，曲线的精度越精确
回归线
点组
两点连接的中点
点线距离
点圆切线
角度交点
等分线
两条线之间的平均距离
圆距
圆交点
两个圆之间的距离
两个圆的外切线
输入坐标
5.辅助工具：
框架选择窗口：在几何窗口中，可以使部分窗口的选择最大化
优化窗口：预见整个几何窗口中的图形
按框选择删除：在几何窗口中，用鼠标右键选择对象，然后按“删除”键删除对象
显示数据组编号
显示十字准线
切换十字准线的相对坐标和绝对坐标
坐标转换
6.对象列表（用于指示所请求元素的相关属性）：
6. 1.在列表中的某个对象上按鼠标左键，该对象的属性将显示在左侧；
6. 2.在列表上按鼠标右键，将出现一个快捷菜单，包括“删除，全部删除，调出输入内容，还原，详细内容”等。
