图像投影测量仪是用于工业加工精密制造的新型测量仪

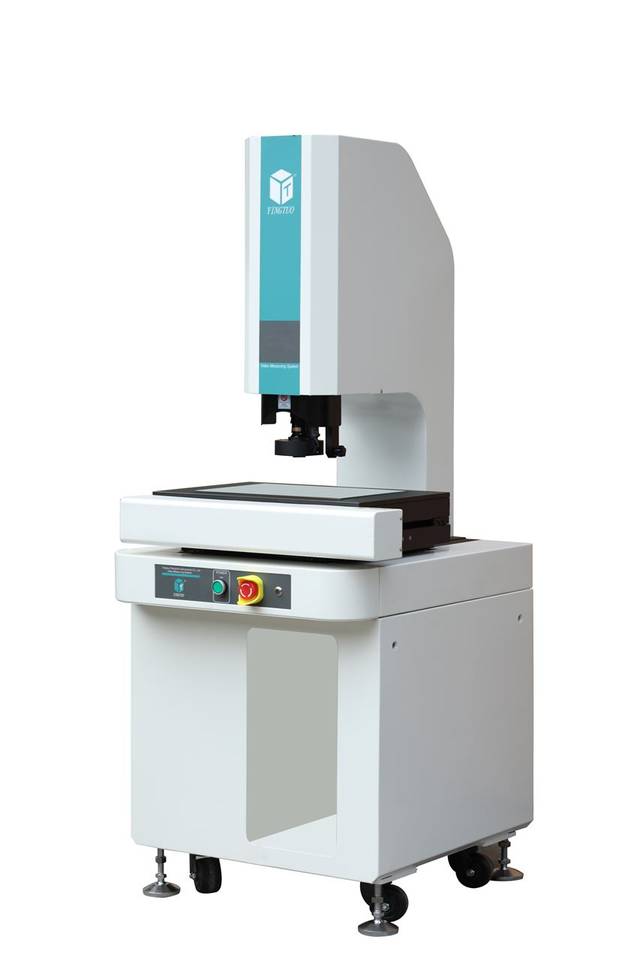

图像投影测量仪器，也称为精密图像测绘仪器，是基于数字显示投影仪和投影仪升级版的质的飞跃。它克服了传统投影仪的缺点影像测量仪，是一种集光学，机械，电气和计算机图像技术于一体的新型高精度高科技测量仪器。

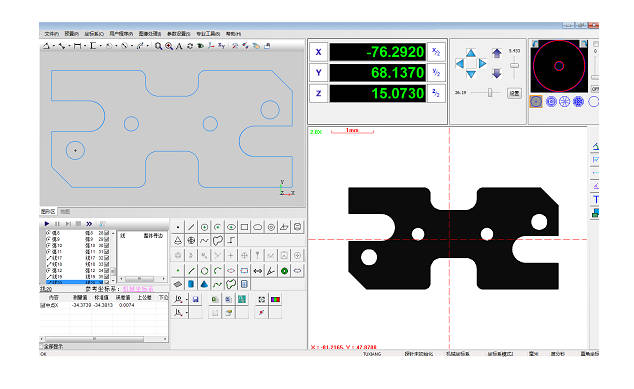

作为一种高性能的光学图像测量仪，该测量仪可以解决印刷电路板（PCB）的测量问题。它还具有2D精确测量，高速和高特性，并且可以在单台机器中使用。它还可以执行多种功能，从而大大减少了重复购买机器的成本和空间使用的成本。 2D精密测量和程序编辑系统可以测量塑料硬件，PCB板，底片或其他具有2D特性的物体。它可以测量对象上的圆（弧）中心，半径，线宽，夹角，距离和交点； CNC二维系列还具有批量自动测量和程序编辑功能；系统包含图像处理功能，如去毛刺，查找中心线等；此外，它还具有统计分析，自动聚焦，自动检测等功能。适用于工业二维读取，绘图，工程开发影像测量仪，各种精密电子，模具，金属塑料，PCB板，导电橡胶，螺丝，冲压件，手表，手机等的测量需求。

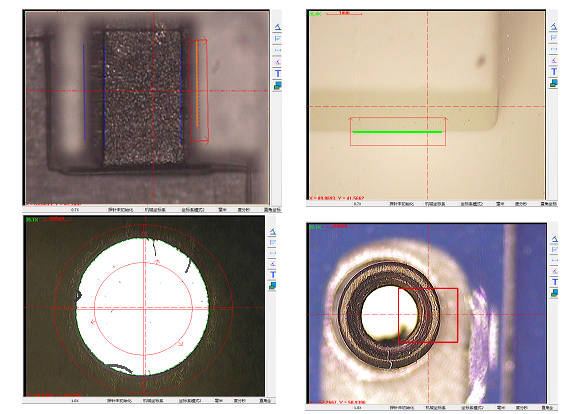

图像测量仪使用自己的硬件（CCD，目镜，物镜数据线）将捕获的图像通过数据线传输到计算机数据采集卡，然后软件将在计算机监视器上成像并操作操作员使用鼠标在计算机上进行快速测量。以上过程基本上是在几万秒内完成的，因此可以看作是实时检测设备，也可以将窄点称为动态测量设备。如果配置符合要求，则设备不会产生图像滞后。根据工件的尺寸，可以为工作台选择不同的行程。光源的亮度是可调的，并且可以在各种光照条件下选择合适的光源亮度。

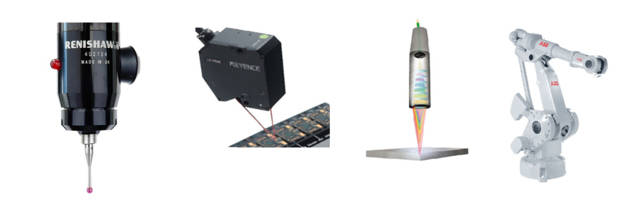

在逆向工程领域中，当将图像投影测量仪器用于模具的测绘和制图时，必须使用昂贵的扫描探针或激光扫描探针来快速扫描曲面。 Sirui图像测量仪具有自动轮廓扫描功能，可以获取同一轮廓上所有点的坐标，以获得工件的轮廓图。自动轮廓扫描功能易于操作且效率很高。只要操作员指定了扫描的开始和结束位置，机器就会自动搜索扫描方向，移动工作台，并获得点集的坐标，从而快速获得工件的轮廓。一种经济的解决方案。
简单地说，图像投影测量仪具有导向机构，长度测量元件，三个相互垂直方向的数字显示设备以及可放置工件的工作台（可能没有大型和巨型的），可以通过手动或电动模式将测量头快速移至测量点。读取装置和数字显示装置显示测量点的坐标值。显然，这是一个简单而原始的二维元素。
图像投影测量仪器的采样点和信号装置是一个探针，该探针在沿X，Y和Z轴的方向上配有光栅尺和读取头。测量过程是，当探针接触到工件并发出采样点信号时，控制系统采集相对于机床原点的当前机床三轴坐标，并提出了越来越高的要求。提高测量机测量速度的目的将为二维测量仪带来以下创新。
图像投影测量仪的结构设计改进和材料变化。结构优化，以提高刚度并减少运动部件的质量；使用轻质材料来减少运动的惯性，即从传统材料（例如通常用于低密度材料的花岗岩）转变为杨氏模量的薄壁空心结构。铝，陶瓷和合成材料在二维测量仪器中的应用越来越广泛。
高速动态性能要求改进的动态补偿功能。动态误差与二维元素的结构参数和运动规则有关。在研究这些特性的基础上，可以改进二维测量机的结构设计，可以提高控制系统的性能，并可以进行动态误差。
