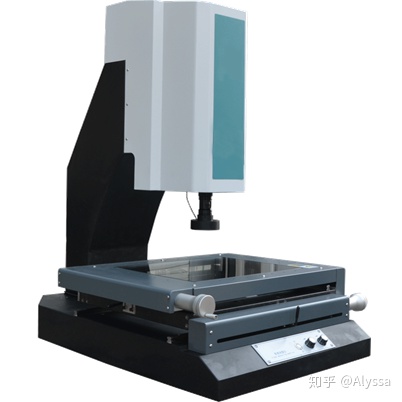

图像测量仪的开发
一、设备使用情况：
中国创新实验室的图像测量仪适用于：机械，电子，模具，注塑，五金，橡胶，低压电器，磁性材料，精密五金，精密冲压，连接器，连接器，端子，手机，家用电器，计算机（计算机），液晶电视（LCD），印刷电路板（电路板，PCB），汽车，医疗设备，时钟，螺钉影像测量仪，弹簧，仪器，齿轮，凸轮，螺纹，半径模板，螺纹模板，电线和电缆，刀，轴承影像测量仪，筛网，测试筛，水泥筛，网板（钢网，SMT模板）等。
主要测量功能
1。基本测量：点，线，圆，弧，椭圆测量。
2。测头：可以测量高度，宽度，长度，盲孔深度，锥顶角，圆柱直径等。
3。在线注释：您可以在实时图像中标记尺寸，例如半径注释，直径注释，角度注释，线性注释，对齐注释，文本注释，坐标注释等。
4。离线标记：您可以在整个鸟瞰图中标记尺寸。
5。几何测量：两个圆弧的顶点之间的距离，两个直线，垂直线，平行线，切直线，延伸直线，两个线相交，线圆相交，两个圆相交，圆切线，两个圆之间的距离切线，两线连接弧，等分线。
6。辅助功能：复制，全选，删除，移动，镜像，旋转。
7。坐标系：设置客户坐标系，三点设置坐标系，坐标原点平移，坐标旋转。
8。坐标标注：根据自定义坐标原点（0，0)。）标记屏幕上任何点的坐标位置。
9。绘图：实时图像中工件的实际形状可以被描绘以形成完整的工程图。绘制方法类似于AutoCAD。
10。报告格式：测量数据可以直接导入EXCEL，Word和CAD工程图文件中。
11。自动寻边功能：该软件采用自动寻边和拾取点，可以减少视觉判断引起的误差。
二、技术参数：
测量行程（X轴×Y轴×Z轴）：400 mm×300 mm×200 mm
Z轴聚焦和提升范围：≤200mm
分辨率：0.001mm
X，Y轴线性精度：U≤（3 + L / 200）um（L单位：mm）
舞台尺寸：670mm×460mm
玻璃桌尺寸：429毫米×329毫米
轴承重量：≤25公斤
图像系统：德国COMST高分辨率1/3彩色CCD
物镜：定制镜头，光学倍率0.7×-4.5×
近似图像放大倍率：20-180×
光栅尺：高精度新田专业计量级精密光栅尺，分辨率0.001mm
镀膜系统：定制的LED环形微调冷光源
照明系统：具有微调功能的定制LED圆形冷光源
传动方式：台湾精密无齿传动+台湾HIWIN高精度直线导轨
操作方法：操纵杆手柄，
主机的整体尺寸：690mm×950 mm×1150 mm
机器基座，Z轴柱：高精度花岗岩
仪器总重量：约350公斤
测量软件：光学视觉精密测量软件
数据输出：测量数据Word（doc），Excel（xls），对象放大率摄像机图形（bmp，jpg），二维图形AutoCAD（dxf），数据Word（doc格式），Excel（xls格式）
数据导入：二维图形AutoCAD（dxf））
电源：AC 220±5V，50Hz
使用环境：温度20±3℃，湿度35％-65％
三、设备功能：
1.使用非接触式精度测量，不会对被测产品造成损坏；
2.变焦物镜和交叉线发生器作为测量瞄准系统；
3.由二维平面工作台，光栅尺和数据盒组成的数字测量和数据处理系统；
4.该仪器具有多种数据处理，显示，输入和输出功能；
5.连接到计算机后，可以使用特殊的测量软件来处理测量图形。
