PZ-EVM视频测量仪器手册
PZ-EVM视频测量仪器手册
内容
一个。仪器用途1
两个。仪器规格1
三个。仪器结构及工作原理2
四个。仪器包装和安装3
五个。仪器测量方法4
六个。仪器维修5
七。成套设备6
一个。仪器使用

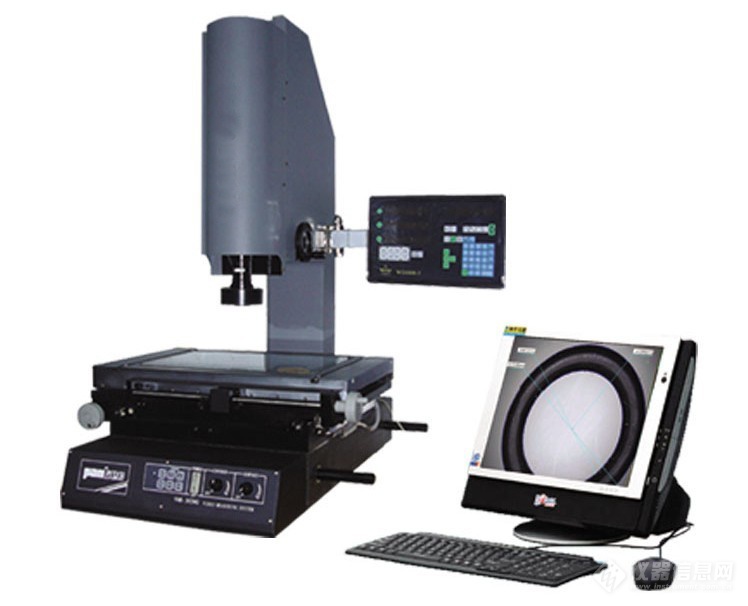

PZ-EVM图像测量仪是一种高分辨率CCD彩色相机，连接的变焦物镜，彩色显示器，视频交叉线发生器，精密光学尺，多功能数据处理器影像测量仪，2D数据测量软件和由精密工作台和其他精密机械结构组成的高精度，高效光电测量仪器主要是二维测量，也可以用于三维测量。它广泛用于各种精密行业，例如电子零件，精密模具，精密工具，弹簧，螺丝加工，塑料，橡胶，油封阀，相机零件，自行车零件，汽车零件，导电橡胶，PCB加工各种紧凑加工行业。它是机械，电子，仪器仪表，钟表，轻工，塑料等行业，大专院校，研究所，测量室，计量检定部门的实验室和生产车间必不可少的测量测试仪器之一。

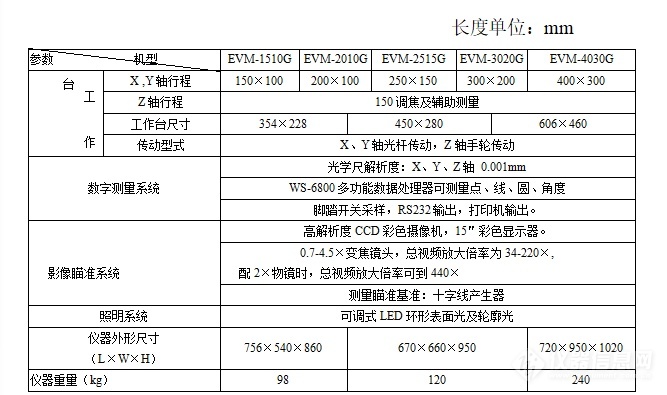

二、仪器规格
三、仪器结构和工作原理
PZ-EVM图像测量仪是最先进的高精度和高效测量方法之一。其工作原理如图1所示。被测工件（放置在工作台上）由LED表面光（5）或轮廓光（在照亮基座后，由变焦物镜捕获图像）（16），彩色CCD摄像机（在外壳20中），然后传输到彩色显示器（通过S端子18）），然后通过交叉线发生器（1 5），视频十字准线（1 [k8参考，然后在屏幕上进行测量。WS-6800多功能机在工作台（14））上驱动X和Y方向的光学尺（7和19））。数据处理器

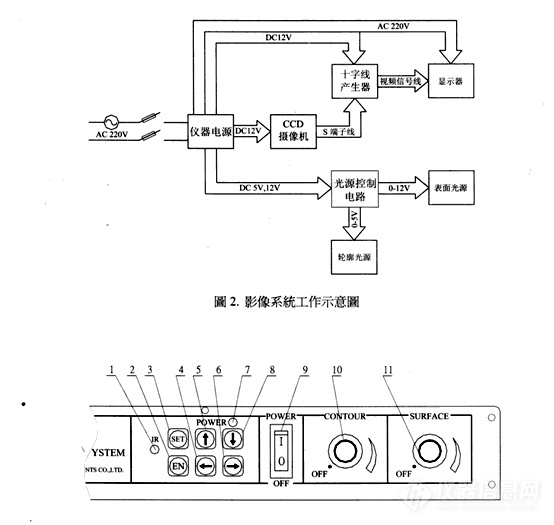

（2）处理并显示测量数据以完成测量工作。成像系统的工作原理如图2所示。
仪器的整体结构可以分为三个部分（图1）：
1、乐器结构的主体，包括：
仪器基座（1 1），列（4），Z轴传动机构（3），X，Y工作台（14）和X，Y抛光杆传动机构（8、1 3）） ）
2、成像系统（用于成像瞄准），包括：
变焦镜头（16）：变焦范围0.7×－4.5×，总视频放大率34-220×。
彩色CCD摄像机（位于外壳20中）：将变焦镜头捕获的图像转换成电子信号，然后通过S端子将其传输到彩色显示器。
15英寸彩色显示屏（18）：将来自CCD摄像机的视频信号转换为电视图像。交叉线发生器（1 5）：生成用于对准和找边的交叉线以进行测量）和控制键如图3所示。有关具体操作，请参阅十字准线生成器的手册。
轮廓光源（位于仪器基座中）/面光源（5）：使用亮度可调的LED光源（3）中显示了控制开关，照明效果好，使用寿命长）是传统灯泡的10倍。
3。数字测量系统，包括：
X轴（19），Y轴（7），Z轴（1）））光学尺：将几何位移转换为数字信号并将其发送到数据处理系统WS-6800 ，Z轴通常用于输出测量。
WS-6800多功能数据处理显示（2）：处理和显示测量数据。有关具体操作，请参阅WS-6800操作手册。
RS232通信端口和专用软件（可选）：可以处理循环测绘数据。
微型打印机（6在基座的右后方）：打印出测量结果。
图1.仪器的总体结构
1。 Z轴光学尺2. WS-6800多功能显示器3。 Z轴传动组4。第5栏。地面照明组6。小型打印机7。Y轴光学尺7a。毛玻璃插件8. X轴传输组9.仪器提手10.脚螺钉11.仪器基座12.操作面板13. Y轴传输组14.工作台15.十字线发生器16.变焦镜头17.视频十字准线18.彩色显示。 。 19. X轴光学尺20.彩色CCD相机盖
四、仪器的包装和安装
1。拆下仪器的外包装和内包装，取出仪器使用手册，并先阅读本节。
2。将仪器的主体移到定位台上，安装脚螺钉，并用水平仪将仪器水平。
3。卸下X，Y轴固定板，Z轴固定板，即可驱动X影像测量仪，Y，Z轴。
4。本机的电源可以是AC110V-220V，50-60Hz，连接显示器，然后打开仪器电源。仪器已安装。
5。在使用仪器之前，请仔细阅读提供的说明。
6。仪器的安装和使用检查通常由供应商进行。
五、仪器测量方法：
图像测量大致分为三种方法：轮廓测量，表面测量和Z轴测量。
1。轮廓测量：
顾名思义，它是测量工件的轮廓边缘。通常，使用底部的轮廓光源，必要时还可以使用面光作为辅助照明，以使被测边缘更清晰，这有利于测量。
2。表面测量：
表面测量可以说是图像测量的主要功能。对于任何可见物体的表面圆形尺寸，在表面光源的照射下，图像测量仪几乎可以测量它，例如，电路板具有相同的箔片尺寸和IC电路等待。当被测物体是黑色塑料或橡胶时，图像测量仪可以轻松地测量其尺寸。
3。 Z轴测量：
当配备大功率物镜并具有足够的瞄准和定位精度时，该图像测量仪器可用于Z轴测量，例如测量工件台阶的高度，暗孔的深度和表面光照明用于测量。
有关特定的测量方法，请阅读WS-6800操作手册。
六、仪器的维护和保养；
图像测量仪是将光，电和机器集成在一起的精密测量仪。需要频繁且良好的维护才能使仪器保持良好状态。这样，可以保持仪器的原始精度，并可以延长仪器的使用寿命。
1.仪器应放置在清洁干燥的房间内（室温20°C + 5°C，湿度低于60％），以避免光学部件表面污染，金属部件生锈和灰尘和碎屑掉入正在移动的导轨中。仪器性能。
2.使用仪器后，应随时擦拭工作表面，然后用防尘罩覆盖。
3.仪器的传动机构和运动导板应定期润滑，以使机构平稳运动并保持良好的使用状态。
4.工作台的玻璃和喷漆表面很脏。可用中性洗涤剂和水将其擦拭干净。切勿使用有机溶剂擦拭油漆表面。否则，油漆表面将失去光泽。
5.仪器的LED光源使用寿命长，但是当灯泡烧坏时，请通知制造商，专业人员会为您更换。
6.需要精确调整仪器的精密部件，例如成像系统，工作台，光学尺和Z轴传输机构。所有调节螺钉和紧固螺钉均已固定。客户不应自行拆卸它们。请通知制造商以解决问题。自行拆卸会导致仪器故障或精度降低，这不在保修范围内。
7.仪器的数据处理显示WS-6800，密封的工作台和光学尺之间的误差已得到准确补偿，请不要自行更改。否则，将产生错误的测量结果。
8.通常，请勿拔下仪器的所有电连接器。如果已将其拔下，则必须根据标记正确插入并拧紧。连接不正确可能会影响仪器的功能。沉重的重量可能会损坏系统。

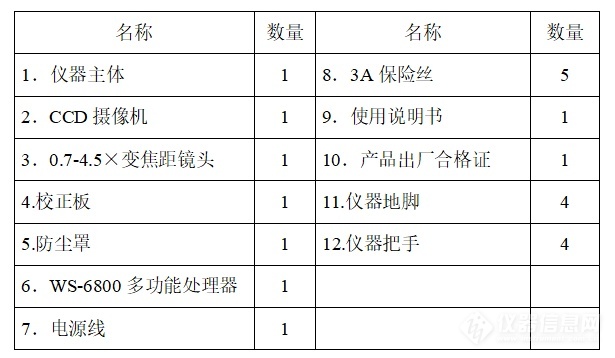

七、整套设备
