测量技巧|视频测量机

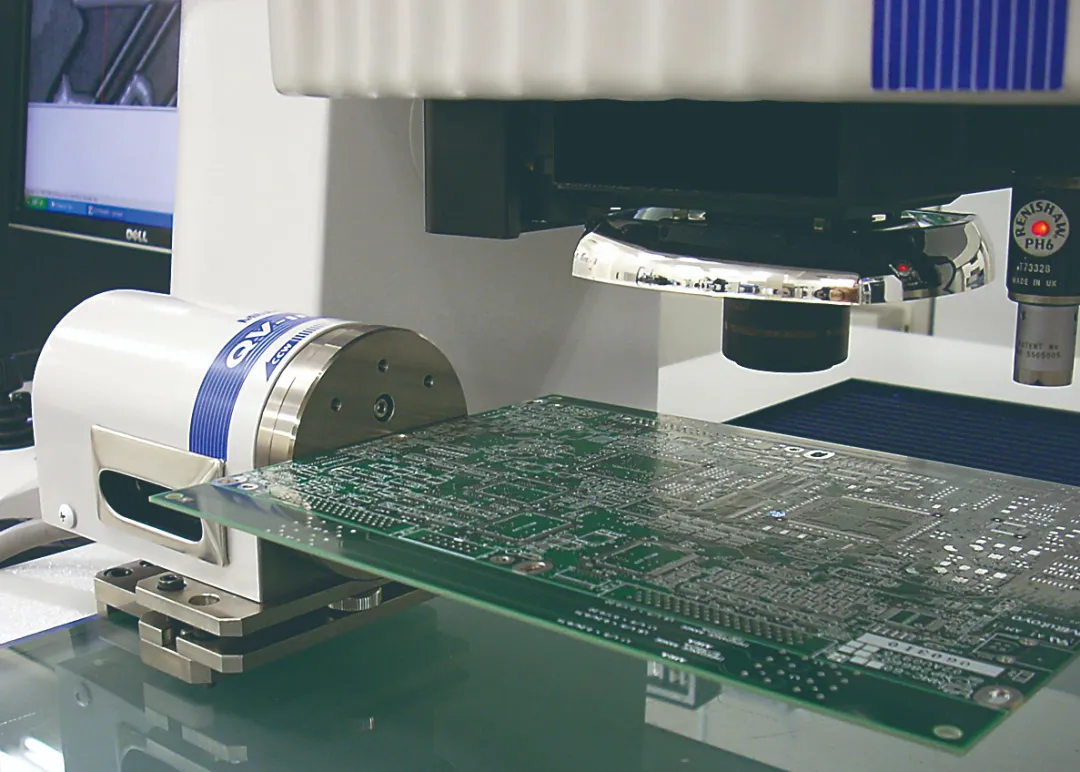

图像测量机是一种测量仪器，它使用相机拍摄光学系统放大的图像，并使用先进的图像处理算法进行边缘检测和尺寸的非接触式测量。只需操作显示器和鼠标，即可轻松完成高可靠性的测量。
图像测量机采用的非接触式测量方法可以测量需要避免由于接触而造成的损坏，变形和无损接触的工件，需要放大以测量精细形状的工件以及传统方法很难测量。今天，我将向您简要介绍图像测量机的测量技巧。
1影像测量机的常用功能
XY平面上的边缘检测测量
QV-Active图像测量机的演示示例
自动聚焦-聚焦/ Z轴测量
QV-Active图像测量机的演示示例
模式识别对齐/位置/缺陷检查
QV-Active图像测量机的演示示例

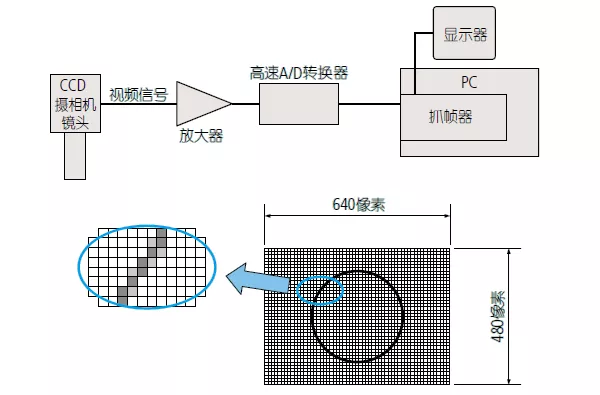

2图像存储
图像由多组常规像素组成影像测量仪，就像在精美绘图纸上的图片一样，每个正方形填充不同的颜色。
3灰度
计算机在内部将图像转换为数值，并将该数值分配给图像的每个像素。该值定义的灰度决定了图像的质量。

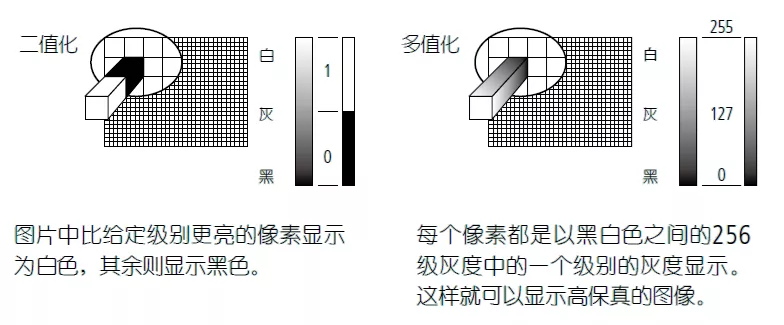

计算机提供两种类型的灰度：二值化和多值。图像中的像素通常以256级灰度显示。
4个尺寸测量
图像由像素组成。如果对要测量的间隔中的像素数进行计数并乘以像素的大小，则可以将该间隔转换为长度值。

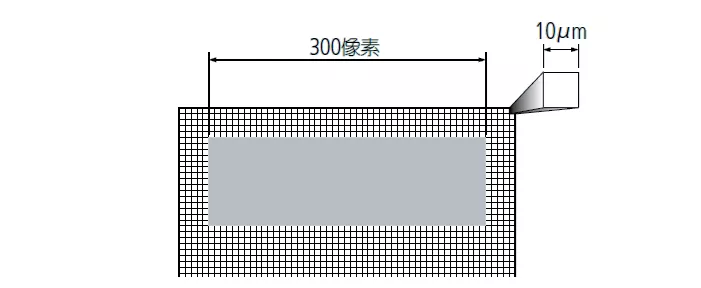

例如，方形工件一侧的像素总数为300像素（如下图所示）。假设成像放大倍数下的像素大小为10μm，则工件的总长度为10μm×300像素=3000μm= 3mm。
5边缘检测

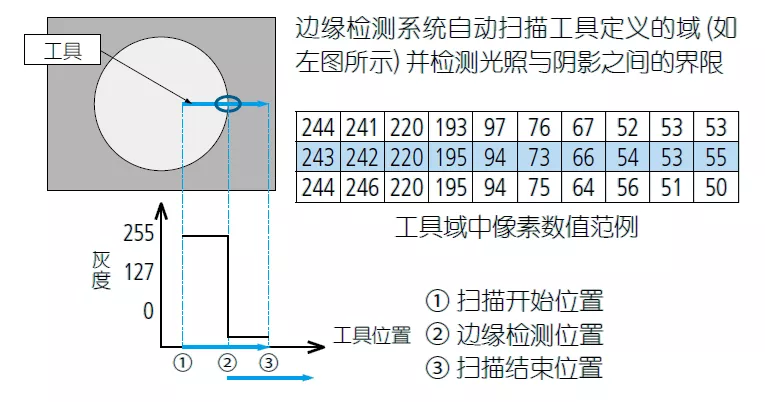

如何从图像中检测出实际的工作端面（边缘）？以下面的黑白图像为例进行说明。从任意范围执行边缘。从视觉上表达此范围的工具称为工具。为了满足工件的各种形状和测量要求，有很多工具可供选择。
6高分辨率测量

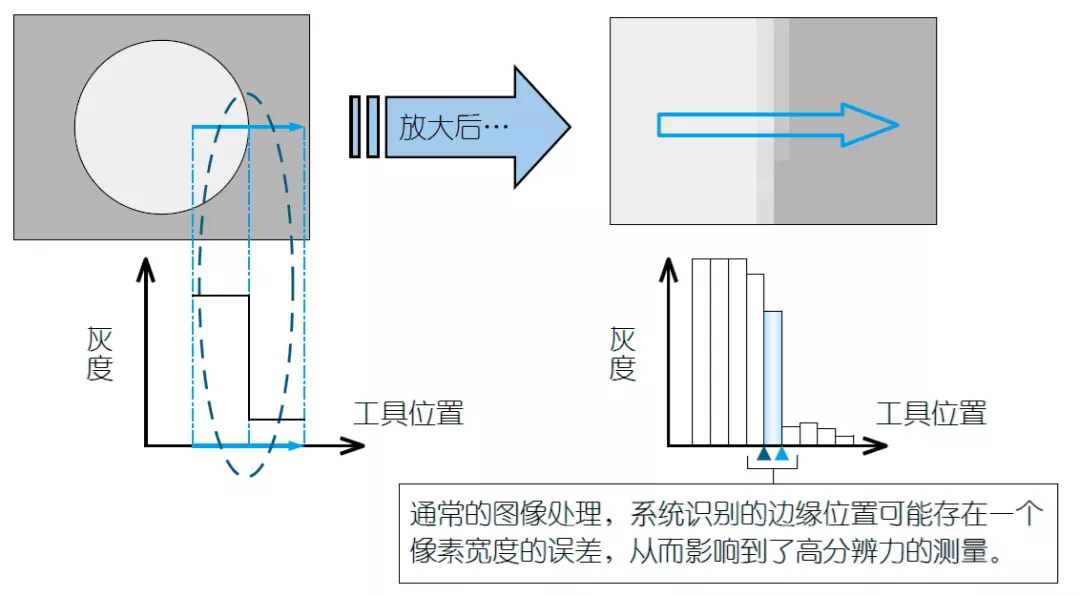

使用亚像素图像处理可以提高边缘检查的准确性。通过确定相邻像素数据之间的插值曲线（如下图所示），可以检测到边缘，从而可以测量大于1个像素的分辨率。
●常规图像处理：
●高分辨率图像处理：
7个多屏测量
当测量无法完全显示在屏幕上的大图像时，必须精确控制CCD传感器和工作台的位置，以准确定位每个图像中的每个参考点。

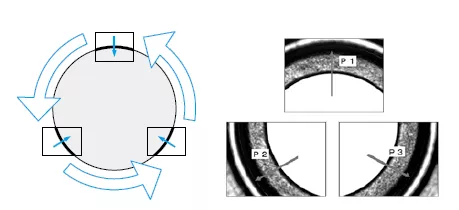

通过这种方式，通过沿圆周边缘移动工作台进行边缘检测，可以测量大圆。 （如图所示）。

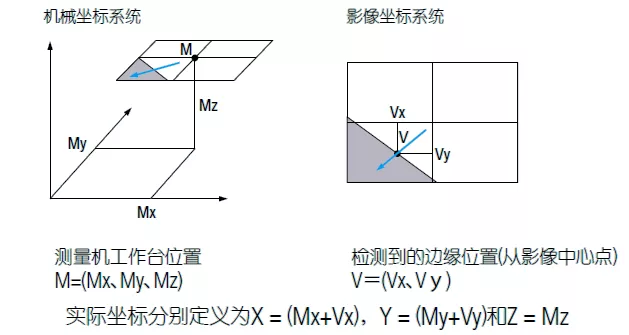

8确定测量点
由于系统将在测量过程中记录并存储每次测量的位置，因此系统可以平稳地测量无法完全显示在屏幕上的工件的尺寸。
9自动对焦原理

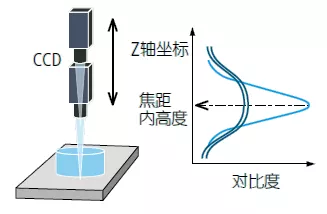

仅在CCD摄像机的图像中，系统只能测量XY水平影像测量仪，而不能测量高度。因此，通常的系统将具有自动对焦（AF）机制，如下图所示。
自动聚焦系统在沿Z轴上下移动时分析图像。分析图像对比度时，聚焦清晰的图像将显示最大对比度，而模糊图像将显示低对比度。因此，图像对比度达到峰值的高度就是焦距内的高度。

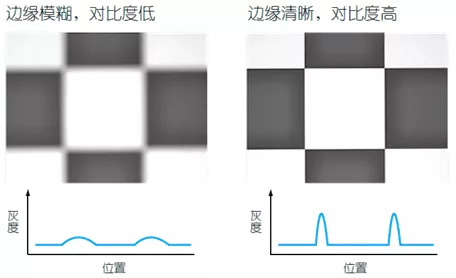

10个因聚焦条件不同而产生的对比度差异
