一种汽车检查工具智能成型系统的制造方法
本实用新型涉及检验工具技术领域，尤其涉及一种汽车检验工具智能成型系统。
背景技术：
检查夹具是工业生产公司用来控制产品的各种尺寸（例如孔径，空间尺寸等）以提高生产效率和控制质量的简单工具。适用于汽车零件等批量生产的产品，以代替专业的测量工具。
当前的汽车检查工具需要满足可变品种，小批量，形状复杂和高精度的要求。但是，通用手册不能满足零误差的要求，不利于现代管理等。通用自动化程度不高，操作人员需要执行。繁琐而重复的手动操作大大增加了劳动强度和劳动强度。运营商的成本高，生产周期长，劳动环境差。
技术实现要素：
为克服上述现有问题，本实用新型提供了一种用于汽车检测工具的智能成型系统。
本实用新型的技术方案是：一种用于汽车检查工具的智能成型系统，包括机身和机身一侧的控制面板。机身设有工作台和在工作台上方的控制面板。一种受控的切割装置，该切割装置包括切割头，x轴传输机构，y轴传输机构和z轴传输机构，z轴传输机构位于机身的两侧。工作台，每侧有两个z轴传输机构。 y轴传输机构位于工作台的两侧。 y轴传递机构的左右两端分别与两个z轴传递机构连接。 x轴传递机构的两端分别在左侧和右侧与y轴传递机构连接。切割头安装在x轴传输机构上。切割头装有主轴，主轴由电动机驱动。旋转时，主轴头设有用于安装切割工具的锥孔，机身左内壁设有吹气口，吹风口面向工作台，吹风口设有吹风机，机身右内壁设有真空室。吸尘腔与出风口相对，吸尘腔与灰尘相连集尘箱通过出尘通道，集尘风机布置在出尘通道的出口，集尘箱位于机体外。
吹气口位于工作台上方，在吹气口上设有向下倾斜的导风板。
真空室位于工作台下方或与工作台齐平，真空室的开口呈喇叭形。
横向传送机构包括x轴调节滑块，x轴滑块和驱动电机，该驱动马达驱动x轴滑块沿x轴调节滑块滑动。切割机构通过x轴滑动安装在水平传送机构上。
垂直升降机构包括y轴调节螺钉，y轴滑块和驱动电机，该驱动电机驱动y轴滑块以调节螺钉沿y轴上下移动。横向传递机构的左端和右端通过y轴滑块彼此垂直。提升机构已连接。
车身上装有可自动打开和关闭的门，门上装有透明的窗户。
机身上有工作指示灯。
身上有警告灯。
控制面板包括数控系统界面和操作键盘。
本实用新型的有益效果是，本实用新型的用于汽车检查工具的智能成型系统采用了x轴传递机构，y轴传递机构和z轴传递机构以及切割头实现前后左右，前后左右，可以满足汽车检测工具智能成型所需的变量品种，小批量智能检具，复杂形状和高精度的要求。高度的自动化程度降低了操作人员的劳动强度，缩短了生产周期；其次，在机身上设置出风口，真空室起到自动除尘的作用，保证了机身内部干净整洁的环境，减轻了操作人员的劳动强度，确保了良好的工作环境。
图纸说明

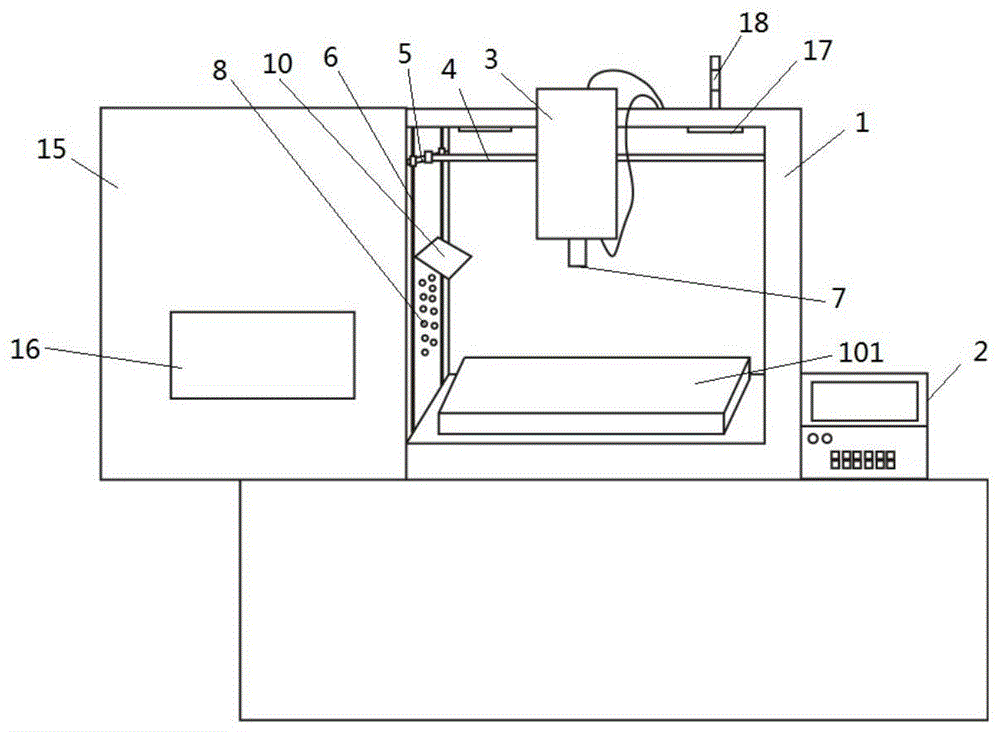

图1是本实用新型的结构示意图；
图2是本实用新型的机身内壁的示意图。
在图中，1、主体；2、控制面板；3、切割头；4、x轴传递机构；5、y轴传递机构；6、z轴方向传递机构；7、锥孔；8、吹气口；9、鼓风机； 10、导风板； 1 1、真空室口； 12、出尘通道； 13、垃圾箱； 14、真空鼓风机； 15、门； 16、个透明窗口； 17、工作指示灯； 18、警告灯； 10 1、工作台。
具体的实现方法
下面结合附图和实施例对本实用新型进行进一步的描述。
如图1、 2所示，一种用于汽车检查工具的智能成型系统，包括一个机身和位于机身一侧的控制面板。机身中布置有工作台和位于工作台上方的控制面板。一种受控切割装置，该切割装置包括切割头，x轴传送机构智能检具，y轴传送机构和z轴传送机构。 Z轴传输机构位于工作台的两侧。上方每侧有两个z轴传输机构，y轴传输机构位于工作台的两侧，y轴传输机构的左右两端分别与两个z轴传递机制。机构连接，x轴传输机构的两端分别在左侧和右侧连接到y轴传输机构。切割头安装在x轴传输机构上。切割头配有主轴，主轴由电动机驱动。驱动旋转，主轴头上设有用于安装切削工具的锥孔，机身左内壁上设有吹风口，吹风口面向工作台，吹风口配有吹风机机身右内壁设有真空室，吸尘室与出风口相对，吸尘室通过出尘通道与集尘箱相连，并设有集尘风机在集尘通道的出口，集尘箱位于机体外。
吹气口位于工作台上方，在吹气口上设置有向下倾斜的导风板。导风板确保风以集中的方式吹向工作台，并将工作台上加工后留下的废粉尘吹到集尘腔的吸口。
吸尘室位于工作台下方或与工作台齐平。吸尘室的口是喇叭形的开口。喇叭形的开口有利于最大范围地接收从吹出口吹出的废粉尘。 ，出风口与集尘室配合，可以加快除尘速度，提高除尘效果。
x轴传输机构包括x轴调整滑块，x轴滑块和驱动电机，驱动电机驱动x轴滑块沿x轴调整滑块左右滑动。切割机构通过x轴滑块安装在x上。在轴向传递机构上。
y轴传送机构包括y轴调节滑块，y轴滑块和驱动电机，该驱动马达驱动y轴滑块沿y轴调节滑块前后滑动。 x轴传递机构在y轴上滑动。块与y轴传递机构连接。
z轴传送机构包括z轴调节螺钉，z轴滑块和驱动电机，驱动电机驱动z轴滑块沿z轴调节螺钉上下滑动。 y轴传递机构在z轴上滑动。块与z轴传递机构连接。
采用调节滑轨和调节螺钉，切割头移动更细，检查工具加工成型精度更高，误差更小。
车身上装有可自动打开和关闭的门。门装有透明窗户。自动开闭门可以防止操作员意外打开工作门。透明窗口方便操作员观察内部加工和成型条件。立即应对紧急情况。
机身上有工作指示灯。
身上有警告灯。
控制面板包括数控系统界面和操作键盘。
以上仅是本实用新型的优选实施例，并不用于限制本实用新型。基于本实用新型的技术实质，对上述实施例所作的任何细微修改，等同替换和改进，均应包含在本实用新型的技术方案的保护范围之内。
