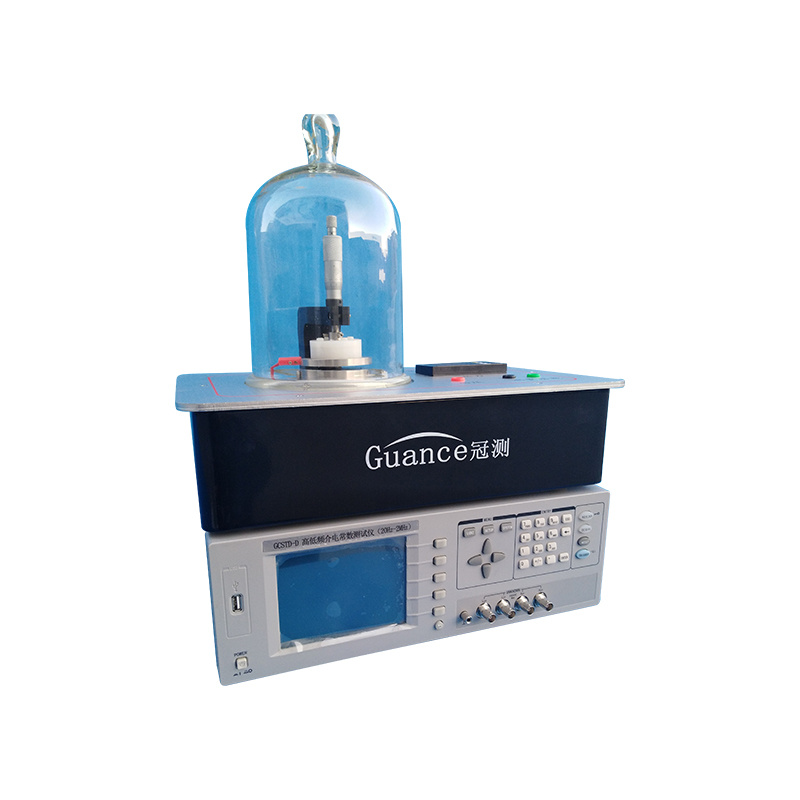

GCSTD-C工频介电常数和介电损耗测试仪
符合条件：
GB / T1409-2006在功率频率，音频频率和高频下测量电绝缘材料的介电常数和介电损耗因子的推荐方法
GB / T 5654-2007液体绝缘材料的相对介电常数，介电损耗因子和直流电阻率的测量
GB / T 21216-2007绝缘液体测量电导率和电容以确定介电损耗因子的测试方法
GB / T 1693-2007硫化橡胶：介电常数和介电损耗正切值的测定
GB / T 5594.4-1985__电子元件用陶瓷材料性能测试方法____________________
一、产品概述
该仪器是用于测量介电损耗（tgδ）和电容（Cx），测量各种绝缘材料自动测量设备，绝缘套管，绝缘液体，电力电缆，电容器，变压器，变压器和其他高压设备的先进仪器（tgδ）和电容（Cx）。它具有操作简单，中文显示，打印，使用方便，无需转换，自包含高压，抗干扰能力强，测试时间短等优点。
该测试仪采用变频电源技术自动测量设备，采用单片机和电子技术进行自动变频，模/数转换和数据计算，达到抗干扰能力强，测试速度快，精度高的功能。且操作简便。
四、装箱单
序列号
名称
数量
单位
1
介电损耗自动测试仪
1
台湾
2
高压输出屏蔽电缆
1
根
3
样品输入电缆
1
根
4
AC 220V / 10A电源线
1
根
5
打印纸
2
音量
6
保险丝5A
4
支持
7
地线
1
根
8
工厂检查报告
1
零件
9
产品手册
1
零件
五、电极选择
选择不同的电极以测试固体和液体材料
1、固体材料电极的直径为：38mm 50mm 100mm，并提供一组100mm的电极作为标准。
（也可以根据样品规格定制）
2、测试液体的所需容量为：15cm³
自动抗干扰精密介电损耗测试仪
电力设施的安装（修理和测试）许可证是由国嘉电力监管委员会颁发的资格证书，用于可以安装新设备，维护和保养设备以及进行设备预防性测试的公司。单位依法开展活动，受到法律保护。
1、在使用本乐器之前，请务必仔细阅读本手册。
2、仪器的操作者在使用通用电气设备或仪器时应具有常识。
3、该仪器可在室内和室外使用，但应在下雨，腐蚀性气体，多尘，高温和直射阳光的地方使用。
仪表应避免剧烈振动。
5、仪器的维护，保养和调整应由专业人员进行。
6、在进行任何布线之前，必须使用接地电缆将仪器的接地端子可靠地连接到地面。
7、由于测试设备会产生高压，因此测试仪必须严格遵守安全操作规程，以防止他人接触高压组件和电路。直接参与测试的人员必须充分了解高压测试电路和仪器操作的要点。非测试人员必须远离高压测试区域，并且必须用栅栏或绳索，警察标志等清楚地指示测试区域。
8、仪器的调节，维修和保养必须在未通电的情况下进行。如果必须打开电源，则操作人员必须非常熟悉仪器的高压危险部件。
9、当保险丝损坏时，必须确保更换相同的保险丝。禁止更换不同类型的保险丝或直接使保险丝短路。
仪器出现故障时，请关闭电源开关，等待一分钟后再进行检查。
三、可测试的参数
仪器可以测量以下参数并以数字方式显示它们：
被测产品的电容值CX为pF或nF，1nF = 1000pF。
被测产品的介电损耗值tgδ以％显示。
被测产品的电阻值R，以MΩ为单位
施加的测试产品的电压值V，以kV为单位。
测试频率F，单位Hz。
四、性能特征
1、该仪器使用复数电流法测量电容，介电损耗和其他参数。测试结果准确性高，便于自动测量。
2、该仪器采用变频技术消除了现场50Hz工频干扰，即使在强电磁干扰环境下也可以测量可靠的数据。
3、该仪器使用大屏幕LCD显示屏，并且测试过程直观且易于通过汉字菜单提示进行操作。
4、该仪器易于操作，测量过程由微处理器控制。只要选择适当的测量方法，数据测量就可以在微处理器的控制下自动完成。
5、具有标准电容器和高压电源的集成模型，便于现场测试并减少了现场布线。
6、该仪器测量精度高，可以满足油介质损耗测量的要求。因此，只需要配备一个标准的油杯和一条专用的测试线就可以测量油的介电损耗。
7、设置CVT测试功能，无需外部附件即可实现CVT的自激测试，并且可以同时测量C1和C2的所有电容和介电损耗。
8、反向布线测试使用ivddv技术消除了过去反向布线数据的不稳定性。
9、具有反接低压屏蔽的功能。在220kVCVT母线接地的情况下，C11可用于10kV反向接线的介电损耗测量而无需断开
10、过流保护功能，当样品发生短路或损坏时，不会损坏仪器。
接地保护功能，当仪器不接地或接地不良时，仪器将不会进入正常程序，也不会输出高压。
自动抗干扰精密介电损耗测试仪
二、性能功能
1、该仪器测量精度高，可以满足油介质损耗测量的要求。因此，只需要配备一个标准的油杯和一条专用的测试线就可以测量油的介电损耗。
2、使用变频技术消除了现场50Hz工频干扰，即使在电磁干扰强烈的环境中，也可以测量可靠的数据。
3、过电流保护功能，当样品发生短路或损坏时，不会损坏仪器。
4、配有标准电容器和高压电源，便于现场测试并减少现场接线。
5、该仪器使用大屏幕LCD显示屏，并且测试过程直观且易于通过中文菜单提示进行操作。
三、技术指标
技术指标
1、测试环境温度：10℃〜30℃（LCD屏幕应避免长时间日照）
2、相对湿度：20％〜80％
3、电源：电压：220V±10％
4、尺寸：长*宽*高= 470mm * 320mm * 360mm
5、重量：16kg
6、输出功率：1.5KVA
7、显示分辨率：3位数，4位数（内部全部为6位数）
8、测试方法：正向连接方法，反向连接方法，外部测试电压方法
9、测量范围：内部测试电压：
tgδ：99.9％
Cx：50 pF 2.5KV Cx <0.3uF 0.5KV Cx <1.5uF 外部测试电压： 取决于外部测试变压器的输出功率 10、基本测量误差：介电损耗（tgδ）：1％±0.09％ 电容容量（Cx）：1.5％±1pF 1 1、分辨率：tgδ：0.01％ Cx：0.1pF 1 2、样品要求：直径50MM，100MM，38MM 自动抗干扰精密介电损耗测试仪
