一种用于精密轴长测量的智能检测工具的制造方法
[技术领域]
本实用新型涉及测量工具技术领域，特别是一种用于精密轴长测量的智能检测工具。
[
背景技术：
]
当前，现有的市售测量工具的测量范围受到限制，在测量过程中无法精确测量尺寸，游标卡尺的读数不准确，并且数字卡尺难以维护。特别是在测量长轴零件时，测量工具笨拙且零件笨重，无法精确定位和测量。因此，针对上述操作不便，测量工具维修困难，测量不准确的问题，提供一种便于测量，精确定位和读取的智能检测工具具有重要意义。
[
技术实现要素：
]
本实用新型的目的是解决上述缺点，提供一种用于精密轴长测量的智能检测工具，可以进行精确定位并实现精确测量，测量操作方便，实用性强。高。解决了传统测量工具操作不便，维护困难，测量不准确的问题。
为了达到上述目的，设计了一种用于精密轴长测量的智能检查工具，包括控制器1、电压控制盒4、可动量块5、雕刻灯带6、光栅标尺7、滑轨8、滑块9、连接块10、v型定位座1 1、量规底板13、固定量规块14，量规底板13配有边缘水平排列的光栅尺7，控制器1和电压控制盒4布置在光栅尺7的前面，电压控制盒4包含变压器，并且电压控制盒4设置有电源输入端口和电源输入端口。电压控制箱4通过变压器将220v电压转换为24v电压，并将该电压传输至控制器1，并将该电压传输至具有标线片带6的光栅尺7中的光源。并排布置的两个滑轨8为p在滑块8的后面滑动。滑块8装有沿滑块8横向移动的滑块9。可动量块5通过连接块10安装在滑块8上。固定量块14与可动量块5相对设置，固定量块14与量具底板13固定连接，固定量块14和可动量块5之间设置有v-形的定位座11，v形的定位座11位于两个滑轨8之间，v形的定位座11和滑轨8保持平行。
此外，控制器1、电压控制箱4分别通过不锈钢管直接支撑在仪表板13的正前方，在仪表板13的下方设置有聚氨酯支脚12。
此外，检查工具的底板13的v形定位座1 1、由铝合金制成，而固定规块14的可动规块5、由cr12mov制成。
此外，有两个V形定位座11，并且两个V形定位座11间隔设置。
此外，V形定位座11包括矩形块体，矩形块体的顶表面设有V形槽，矩形块体的底部设有向下凸出的矩形突起。 ，在滑轨8之间形成两个A形矩形槽，矩形突起与矩形槽配合，V形定位座11被矩形突起夹持在矩形槽中。
此外，控制器1的前部设有显示屏17和位于显示屏17右侧的复位按钮2、零键3、电源按钮1 6、电源开关15。重置按钮2、零按钮3、电源按钮1 6、电源按钮15从上到下排列，重置按钮2用于重置数据，零按钮3用于检查电源按钮1 [ 6、电源打开按钮15用于分别关闭或打开电源。
与现有技术相比，具有以下优点：
（1)与现有的市售检查工具相比，该结构新颖，设计简单，设计合理，尺寸测量准确，测量操作方便，实用性强，适用范围广。
（2)本实用新型允许光以反射方式穿过网状格栅。读取系统由LED组成，作为雕刻钢带的光源（衍射光）。网状成像装置和信号光检测元件均采用技术，该装置可使成像在同一平面上，从而大大提高了信号的准确性和可靠性，并且使用寿命长且维护成本低；
（3)本实用新型可以轻松，准确地测量较长轴零件的长度，符合国际iso质量体系标准，是一种便于测量，精确定位和读取的智能检查工具；
（4)当测量较大和较长的轴零件时，可以通过零件v形块精确定位此实用新型，并通过移动可动量块来达到精确测量的目的。
[图纸说明]

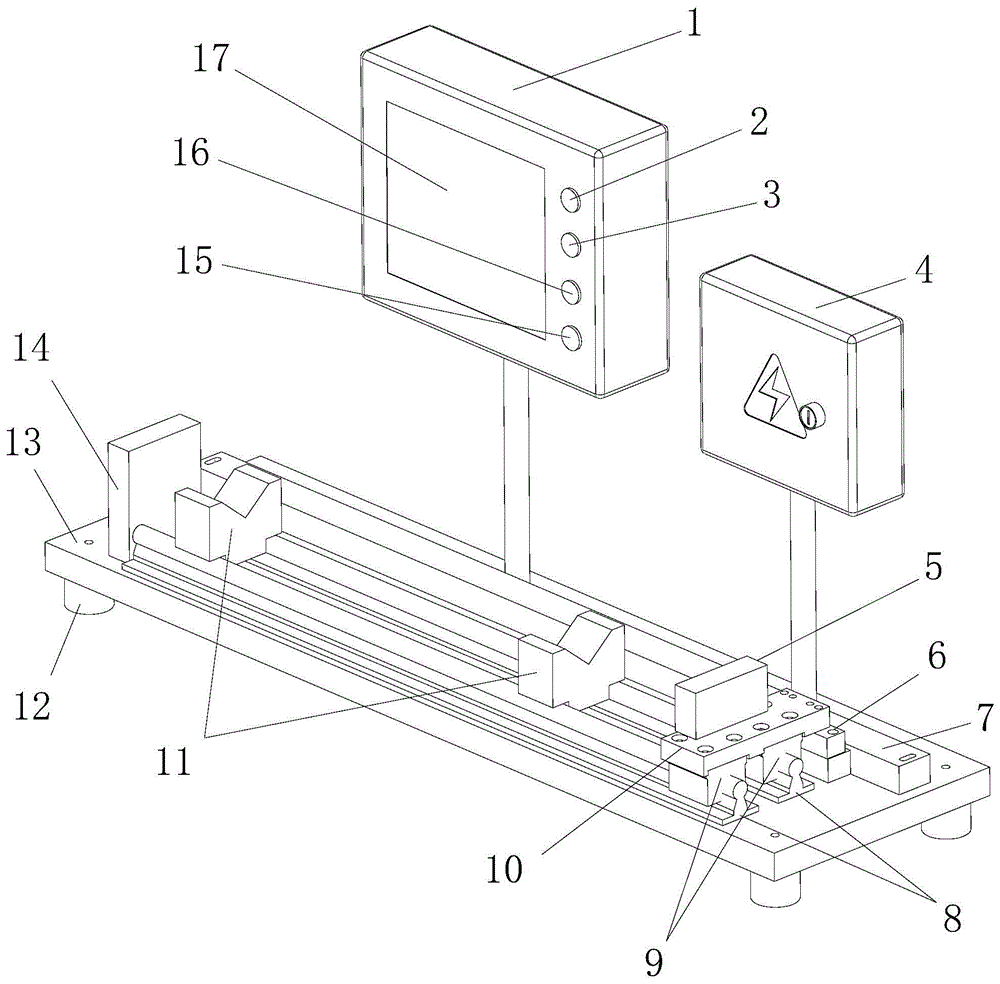

图1是本实用新型的结构示意图；
在图片中：1、控制器2、重置按钮3、零按钮4、电压控制盒5、可移动量块6、雕刻的胶带7、光栅尺8、滑轨[ 9、滑块10、连接块1 1、 V型定位座1 2、聚氨酯脚座13、检查工具基板1 4、固定量块1 5、电源开关1 6、电源键1 7、显示屏幕。
[详细实现]
下面结合附图对本实用新型做进一步的说明：
如图1所示，本实用新型包括控制器1、电压控制盒4、可动量块5、雕刻灯带6、光栅尺7、滑轨8、滑块9、连接块10、V形定位座1 1、检查夹具底板13、固定量块14。测量夹具底板13配备有水平放置的光栅尺7，其正面光栅尺7有一个控制器1和一个电压控制盒4。该电压控制盒4包含一个变压器。电压控制盒4配备有电源输入端口和电源输出端口。电压控制盒4通过变压器将220v电压转换为24v电压，并将该电压传输至控制器1，并将该电压传输至光栅尺7中的光源，光栅尺7具有内置的雕刻灯带6，在光栅尺7的后方并排设置有两个滑轨8。滑轨8用作侧向移动的滑块9。可动量规块5通过连接块10安装在滑动块9上。固定量规块14与可动量规块5相对设置，并且固定量规块14固定地连接至量规的底板On。如图13所示，在固定量规块14和可动量规块5之间有一个V形定位座11。该V形定位座11被放置在两个滑轨8之间，并且该V形定位座11与该滑动座之间。滑轨8保持平行。类型定位座11用于放置被测轴零件。
其中，控制器1、的电压控制盒4通过不锈钢管直接支撑在测量工具的基板13的前面。控制器1的前部具有显示屏17和位于显示屏17右侧的复位按钮。2、零键3、电源键1 6、电源键15，复位键2、零键3、电源键1 6、电源键15从上到下排列，使用复位键2要复位数据，使用零键3清除和校准检查工具，电源键1 6、开机按钮15用于分别关闭或打开电源；在检查工具的底座13的下方设有聚氨酯脚12。 v型式定位座1 1、检查工具的底板13由铝合金制成，活动量块5、固定量块14由cr12mov制成；有两个V形定位座11，和两个V形定位座11间隔设置。 V形定位座11包括矩形块体。矩形块体的顶面上设有V形槽。矩形块体的底部设有向下凸出的矩形突起。在矩形槽之间形成两个滑轨8。矩形槽与矩形凸块相匹配，矩形凸块将V形定位座11夹紧在矩形槽中。
本实用新型中描述的精密智能检查工具通过使光以反射方式穿过网状网格来工作。读取系统由作为雕刻钢带的光源（衍射光）的LED组成。成像装置和信号光检测元件采用技术，可以使成像在同一平面上，从而大大提高了信号的准确性和可靠性。寿命长，维护成本低。
在本实用新型中，控制器直接由不锈钢管支撑在前面，便于直观地查看显示数据。电压控制箱由高于测量平台的不锈钢管支撑，便于清洁，节省了地面空间，避免了空间和材料的浪费。聚氨酯支脚放置在量规的底板下方智能检具，以达到防滑的目的。检查工具的底板和V形定位座采用铝合金制成，轻巧方便，使被测件不易损坏。可移动量块和固定量块由cr12mov制成。热处理后性能稳定，不易变形，不易磨损，不易生锈。电压控制箱包含一个变压器，电源输入和电源输出，以达到安全用电的目的。电压控制盒通过变压器将220v电压转换为24v电压至控制器，并将该电压传输至光栅尺中的光源。连接块用于连接滑块和可动量规块，刻有光的胶带被放置在光栅尺中以读取测量值。重置按钮智能检具，调零按钮，开机按钮，电源按钮和显示屏位于控制器上。 V形定位座放置在滑轨，可移动量块和固定量块的内部。 V形定位座平行于滑轨，可动量块平行于固定量块，V形定位座平行于可动量块。固定量块保持垂直。
本实用新型实现了轴零件的测量。通过手动按下电源按钮打开电源，通过重置按钮重置数据，然后将可移动量规块手动移动到固定量规块。当可移动量块为时当量块到达零间隙时，手动按零键以重置量块。然后手动移动可动量块，在空间大于被测工件之后，将被测轴零件放在V形定位座上以进行自动定心。然后手动移动可动量块，将标记光驱动到被测轴部分的端面，然后通过标记光将值传输到显示屏以显示读数。这种精密的智能检测工具可以测量0--20mm的长度。测量结束后，请按电源键关闭电源。
本实用新型不受上述实施例的限制。在不背离本实用新型的精神和原理的情况下所作的任何其他改变，修改，替换，组合和简化，均应视为等效的替换方法。所有这些都包含在本实用新型的保护范围内。
