无线自动检查工具测量装置的制造方法
本实用新型涉及仪表测量装置技术领域，特别是一种无线自动仪表测量装置。
背景技术：
检查夹具是工业生产公司用来控制产品各种尺寸（例如孔径，空间尺寸等）以提高生产效率和控制质量的简单工具。适用于汽车零件等批量生产的产品，以代替光滑的塞规，螺纹塞规，外径卡尺等专业测量工具；从广义上讲，可调整且大部分零件可以重复使用的特殊尺寸错误检测工具可以归类为灵活的检查工具。
市场上的检查工具在使用时需要大量的手动操作步骤，这使得检查工具复杂且难以操作，并且将大量线束连接到常规检查工具上，这将导致检查工具容易发生大量电路故障，这将给检查工具的使用带来巨大麻烦。因此，我们提出了一种更实用的无线自动检查工具测量装置。
技术实现要素：
本实用新型的目的是提供一种无线自动检查工具测量装置，以解决背景技术中提出的检查工具在使用过程中需要大量的手动操作步骤的问题。步骤又难以操作。另外，与常规检查工具连接的线束数量很多，这会导致检查工具中的大量电路故障，给使用检查工具带来巨大麻烦。
为达到上述目的，本实用新型提供以下技术方案：无线自动检查工具测量装置，包括气动泵，测量仪和压缩块，气动泵的外部连接带有风管，风管的末端连接有气压腔，气压腔内部装有伸缩杆，伸缩杆的右侧装有滑轨，测量仪表安装在滑轨上方，测量仪表的内侧左侧装有指针，弹簧安装在测量台的右侧，传动杆安装在弹簧内。压缩块安装在传动杆的外表面，压缩块的外侧设有滑槽，传动杆的右端连接有测量针，测量针的外侧在测量针上设有滑槽，在测量台的右侧设有螺钉，在螺钉的外侧设有固定块，在滑轨内安装有滑块。齿轮安装在下方，旋转轴安装在齿轮内部。
优选地，气压泵在导气管和气压室之间形成连通结构，气压室和伸缩杆形成伸缩结构。
优选地，伸缩杆与滑块固定连接，在滑块与滑轨之间形成滑动结构，滑块与滑轨的内部结构尺寸一致。
优选地，测量台穿过滑块的内部，并且在测量台和指针之间形成旋转结构。
优选地，传动杆在压缩块和弹簧之间形成弹性伸缩结构，并且在压缩块和滑动槽之间形成滑动结构。
优选地，旋转轴分别穿过指针和齿轮，并且齿轮和传动杆啮合连接，并且齿轮在旋转轴和指针之间形成旋转结构。
与现有技术相比，本实用新型的有益效果是，无线自动测量装置可以通过安装的气动泵为装置的运行提供动力，从而避免了在其上安装大量的接头。设备线束，可以减少设备电路故障的问题。气泵可通过气管对气压腔加压，以推动伸缩杆在气压腔内伸缩，从而将测量台带到待测物体进行测量。通过与滑块的固定连接，驱动滑块在滑轨中滑动，从而为测量台的左右移动提供动力。测量台穿透滑块的内部，因此可以对齐滑块。支持测量表。安装在测量台上的指针可以通过旋转指示检查工具的测量结果。当传动杆移动时，压缩块可以压缩弹簧，使弹簧方便地储能，便于检查。测量后将设备重置。安装的斜槽可以促进压缩块的滑动，还可以保护设备免受传动杆的过度伸展和收缩。所安装的传动杆可以促进设备的动力传递，并且齿轮可以通过。传动杆的啮合可以实现动力传递。因为齿轮和指针一起安装在旋转轴上，所以齿轮可以驱动指针旋转。这样，通过指针的旋转就可以在测量台上读取量具的测量数据，大大提高了无线自动量具测量装置的实用性。
图纸说明

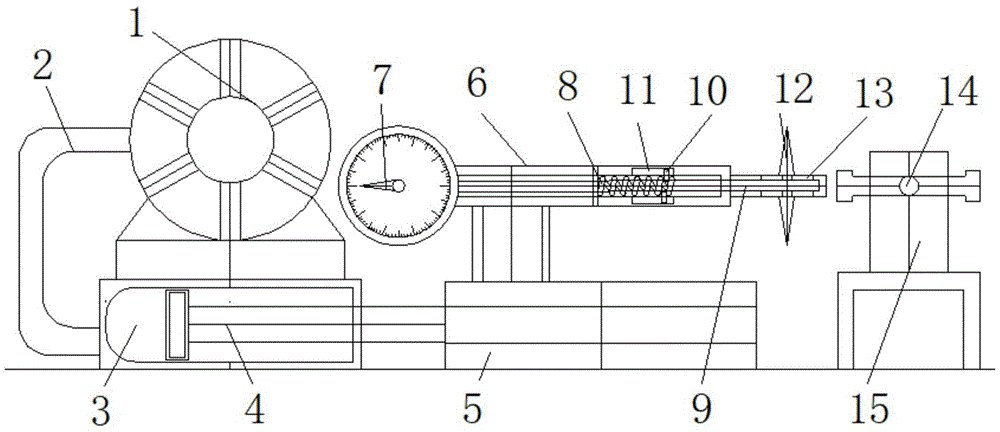

图1是本实用新型的结构示意图；
图2是本实用新型滑轨侧视图的示意图；
图3是本实用新型测量表的内部结构示意图。
在图中：1、气泵，2、空气导管，3、气压室，4、伸缩杆，5、滑轨，6、测量台，7、指针，8、弹簧，9、传动杆，10、压缩块，1 1、滑动槽，1 2、测量针，1 3、滑动槽，1 4、螺钉，1 5、固定块，1 6、滑块，1 7、齿轮，18、轴。
具体的实现方法
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚，完整地描述。显然，所描述的实施例仅仅是本实用新型实施例的一部分，而不是全部示例。基于本实用新型的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型的保护范围。
请参考图1-3，该实用新型提供了一种技术解决方案：无线自动检测装置测量装置，包括气动泵1、风管2、气动腔3、伸缩杆4、滑动导轨5、测量台6、指针7、弹簧8、传动杆9、压缩块10、滑槽1 1、测量针1 2、滑槽1 3、螺钉14、固定块1 5、滑块1 6、齿轮17和轴18，气泵1的外部与气管2连接，气管2的端部与气压室3连接，气压室3的内部装有伸缩杆4，在伸缩杆4的右侧安装有滑轨5，气泵1在风道2和风管2之间形成连通结构。气压室3，气压室3和伸缩杆4形成伸缩结构。气泵1可以为设备的操作提供动力自动检具，这可以避免在设备上安装大量的连接线束，从而减少了设备的电路故障的问题。空气泵1可以通过空气导管2对气压室3加压，从而可以推动气压室3中的伸缩杆4伸缩，从而可以驱动测量仪6对被测物进行测量。将测量仪6安装在滑轨5的上方，在测量仪6的内部左侧安装指针7，在测量台6的右侧安装弹簧8，并安装传动杆9。压缩块10安装在弹簧8的内部。压缩块10安装在传动杆9的外表面上，并且压缩块10在外部具有滑动槽11。传动杆9在压缩块10和压缩块10之间形成弹性伸缩结构。弹簧8，在压缩块10和滑动槽11之间形成滑动结构，压缩块10设置成当传动杆9移动时压缩弹簧8。因此，弹簧8的储能很方便，可以方便测量后的量规复位，安装的斜槽11可以方便压缩块10的滑动，也可以保护装置并避免过度伸展。传动杆9的末端收缩后，传动杆9的右端与量针12连接，在量针12的外侧设有滑槽13，在量针12的右侧安装有螺钉14。在测量台6上，在螺钉14的外侧设置有固定块15，在其内部设置有滑动块16。滑动块16被安装在5的内部，伸缩杆4和滑动块16固定连接，并且滑动结构滑块16与滑轨5之间形成有滑环16，滑块16与滑轨5的内部结构尺寸一致，缩杆4可带动滑块16在滑轨5内滑动。通过与滑块16的固定连接，为测量台6的左右移动提供动力。测量台6穿过滑块16的内部，测量台6和指针7构成一个旋转结构。测量台6穿过滑动器16的内部，从而滑动器16可以支撑测量台6。安装在测量台6上的指示器7可以通过旋转来指示检测。测量的结果是齿轮17被固定。齿轮17安装在传动杆9的下方，旋转轴18安装在齿轮17的内部。旋转轴18分别穿过指针7和齿轮17，齿轮17和传动杆9啮合。齿轮17与齿轮17连接。指针7通过轴18形成旋转结构。所安装的传动杆9可以促进装置的动力传递。齿轮17可以与传动杆9接合以传递动力。齿轮17和指针7是因为它们一起安装在旋转轴18上，所以齿轮17可以驱动指针7旋转，从而可以通过旋转在测量台6上读取量规的测量数据。指针7的功能自动检具，大大提高了这种无线自动量规测量设备Sex的实用性。
工作原理：对于这种无线自动检查工具测量装置，螺钉14可以由首先安装的固定块15支撑，并且可以通过将螺钉14和螺钉14拧紧到待测物体上。启动气泵1，气泵1可以通过空气导管2向气压室3加压，从而推动气室3中的伸缩杆4膨胀和收缩。伸缩杆4可与滑动件16固定连接。驱动滑块16在滑轨5中滑动。测量台6穿过滑块16的内部，以驱动测量台6向左移动。对。可以将测量台6的移动插入待测物体的孔内。可以通过测量台6是否插入到测量孔中，可以判断孔的圆度，将测量台6插入测量孔中，并且测量针12可以通过测量槽6在滑动槽11中滑动。块，从而可以通过传动杆9传递动力。通过与传动杆9啮合，可以传递动力。齿轮17和指针7一起安装在轴18上，因此齿轮17可以驱动指针7旋转，从而可以通过指针7的旋转在测量台6上读取指针。对于检查工具的测量数据，压缩块10被设置为在弹簧8压缩时压缩弹簧8。传动杆9移动，这可以方便在测量之后复位检查工具。所安装的斜槽11可以方便压缩块10的滑动，使整体结构变得非常好。无线自动检查夹具测量装置的实用性得到了很大的改善，从而完成了使用无线自动检查夹具测量装置的整个过程。方式。
