一键式快速测量仪
产品功能：
该产品采用高效且准确的图像处理算法。在自行开发的光学系统下，图像由高分辨率CCD和远心镜头捕获，并且软件系统用于图像处理和分析，以精确地测量工件的位置。需要大小。该产品颠覆了传统的测量模式，开创了快速图像测量的新时代。
仅需一个按钮，即可立即测量所有尺寸，从而使任何繁琐的测量任务变得非常容易。一键式尺寸测量仪可以大大提高工作效率，节省成本，并为您带来更大的利润。

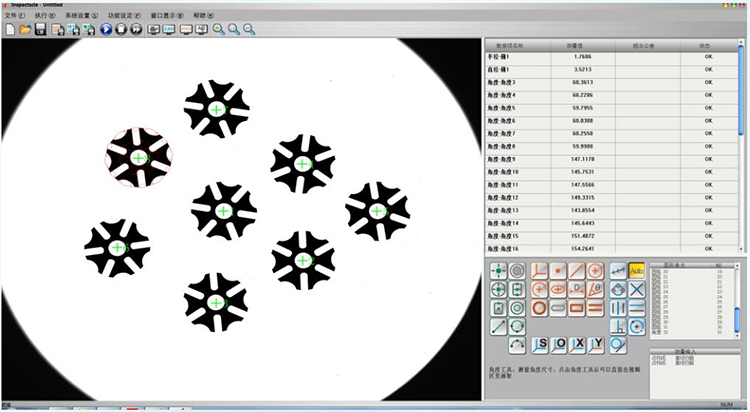

测量所需的唯一操作是将测量对象“放置”在坐标表上，“按下”开始测量按钮，并立即测量多个尺寸。它不仅可以快速测量单个产品，还可以快速检测在视场中可以看到的所有相同目标，并同时测量多个工件。
一键式测量仪的技术参数
型号
XTH－30M
XTH－60M
XTH－80M
XTH-1715M
相机参数
2/3英寸500万像素CCD
镜头
0.3倍双边远心，工作距离110
0.17侧远心，工作距离110
0.088远心，工作距离120
0.088远心，工作距离140
视野
￠ 30
￠ 60
￠ 80
￠ 150
测量精度
±2um
±4um
±5um
±8um
产品重量
25KG
25KG
50KG
65公斤
照明系统
数字并行背光（绿色LED）
软件
检查
计算机配置
INTEL15CPU4G内存多合一机器
显示
21.5英寸液晶显示器
重复精度
±1um
外部输出
判断输出PASSFAILNULL
工作环境
25℃±2℃60％
测量时间
∠1S
几何公差
形状，位置，几何尺寸
一键式软件功能介绍
1、具有操作简单，测量范围广，稳定性高和测量精度高的特点。
2、可以实现点，线，圆，圆弧一键测量仪，距离，椭圆，角度等的图像测量。
3、对于要测量的相应基本图元，测量软件会自动检测一系列边缘轮廓点，并使用公司自己的倡议
开发和改进最小二乘法以准确拟合相应的图元，以获得最佳的测量结果。可以很高
稳定而准确的测量。
4、有多种获取分数的方法，以确保在测量过程中获取更准确的分数。
5、用户可以自定义测量坐标系。
6、具有相交，等分，垂直，平行和切线的功能，并且只能测量客户所需的尺寸。
7、支持多种语言：简体中文，繁体中文，英文，德文。

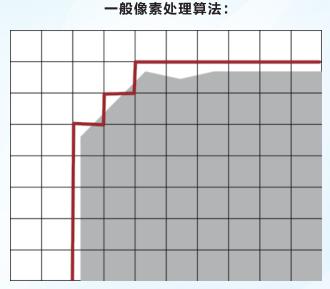

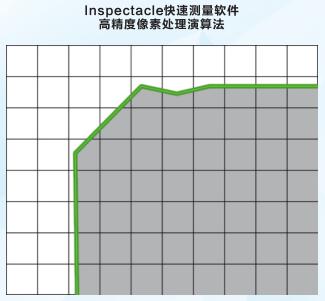

软件算法
报告输出格式：支持WORD，EXCEL，TXT格式输出
SPC功能的详细说明
可以对一种或多种尺寸进行SPC控制，并且可以在测量后读取准备的测量数据并及时显示。 SPC代表统计过程控制。这是提高公司质量管理水平的有效方法，方便质量保证。
或其他部门直接获取截获的数据和报告。它可以自动识别指定的测量数据，并自动计算最大，最小，平均偏差，标准偏差，偏移，CaCp，Cpk和其他统计系数，以帮助您完成报告的准备。 SPC可以科学地区分生产过程中的正常变化和异常变化，及时发现异常情况，从而采取措施消除异常，恢复系统稳定性，降低质量成本，提高产品质量。它强调了整个过程的目的。预防和控制。

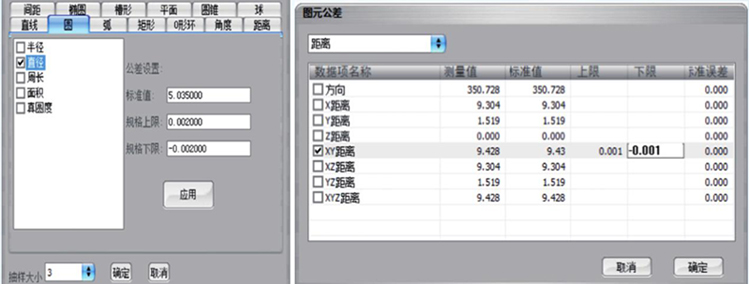

设置公差
用户可以设置相应尺寸的公差，测量系统可以根据产品的实际测量尺寸和用户设置的公差自动判断产品是否合格。如果合格，则提示“通过”，否则提示“下降”。等待测量并提示“ WAIT”。如果未放置任何工件，则会提示“ NULL”。

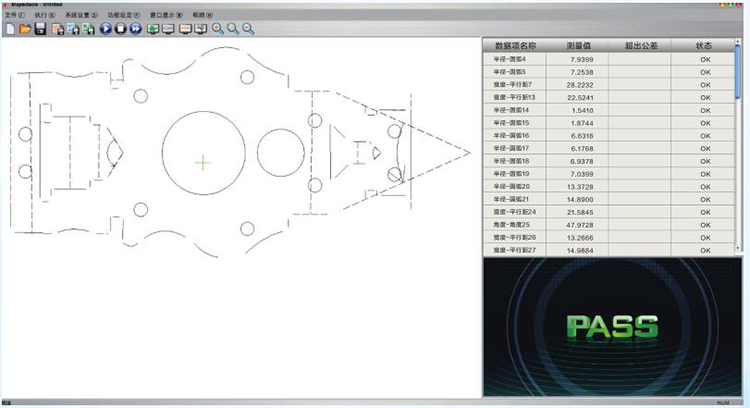

CAD数据应用程序
CAD导入和导出模块：Dxf文件可以导入到软件中进行测量，Dxf文件也可以从软件中导出。软件功能简介：

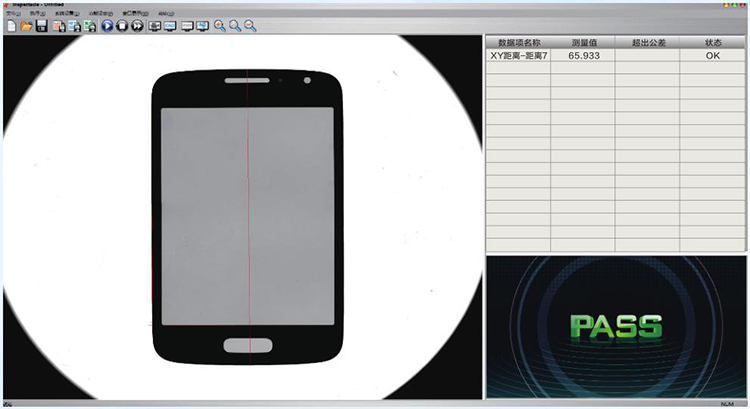

1、找到最高点
对于许多行业，客户需要测量相对于特定坐标系中最高点的特定弧线或曲线。最常见的
在手机屏幕玻璃等产品中，如下所示：
对于此类类似产品，客户需要测量外部尺寸，例如长度，宽度等。例如，客户需要进行测试
测量从A到B的长度。传统图像测量仪的测量方法是将A面视为直线或圆弧，同时将B面对待。
作为一条直线或一条圆弧，然后测量两条直线或两条圆弧之间的距离，这种测量方法是当两端为直线时
在数据准确的情况下，但当两端为曲线时，测量数据与客户期望的最高点之间的距离
有很大的不同。
眼镜测量软件可以针对这种情况快速测量A面和B面相对于整个块的相对平坦度
木板的最高点。客户期望的数据是这两点之间的距离。
只需要根据客户的产品建立工件坐标系，即产品坐标系，软件即可提供直接找出某个工件的工具
相对于此坐标系的下载区域的最高点。
2、工件比较
用户可以通过设置上限和下限公差将产品轮廓DXF图形导入到软件中以匹配实际产品，
产品概述显示在视频区域中。红色代表产品轮廓的标准图形，而两个绿色代表产品轮廓。
根据产品轮廓图的上下限图形，您可以直观地观察到产品轮廓超出公差的区域。
这是一种非常直观的方法来测试产品是否合格。
照明方式：
1、透射照明：配备高亮度绿色LED灯，为测量仪提供均匀的平行光。因为灯光
还进行了最佳优化，因此可以为具有宽视场和阶梯差的测量对象提供稳定的测量结果。
2、环形落射照明：相机周围排列有高亮度白色LED。可以根据每个测量点更改照片
指定条件并进行最佳设置。
应用行业：
机械，电子，模具，注塑，五金，橡胶，低压电器，磁性材料，精密五金，精密冲压，
连接器，连接器，终端，移动电话一键测量仪，家用电器，计算机（计算机），液晶电视（LCD），印刷电路
板（电路板，PCB），汽车，医疗设备，钟表，刀具，仪器等
