一种汽车检查工具的制造方法
本实用新型属于汽车制造领域，涉及一种汽车检查工具。
背景技术：
在检查汽车零件的尺寸时，当涉及到零件上的孔时，通常使用插入销来比较零件上的孔和检查工具上的孔之间的匹配程度，但是要注意方向例如，对于两个方向偏差较大的孔，可以将插销同时插入零件上的孔和检查工具上的孔。此时，不容易检测到部件上的孔的方向偏差。因此，有必要设计一种可以准确检测零件上孔方向偏差的新型塞子。
技术实现要素：
本实用新型的目的是提供一种汽车检查工具，解决了如何更准确地检测汽车零件上的开口方向偏差的问题
为达到上述目的，本实用新型采用的技术方案是：
本实用新型提供了一种汽车检查工具，其具有弹性的顶销，该弹性的顶销包括固定安装在检查工具主体上的基座，该基座的上部设有通孔，该通孔孔将定位销插入孔中。定位销包括销轴和位于销轴一端的球形手柄。弹簧套在通孔一侧的销轴上，并将弹簧锁定在适当的位置。在手柄和基座之间，在通孔的另一侧安装了一个导向缸，该导向缸套在定位销的销轴上以将定位销导向就位。
针头最好是半球形的。
最理想的是，底座上还设有通孔。
最理想的是，它还可以在量规的主体上设置零贴。
由于上述技术方案的应用，与现有技术相比具有以下优点：
对于本发明的汽车检查工具，设计了弹簧顶销。弹簧顶销包括安装在检查工具主体上的基座。底座上设有通孔，定位销插入通孔中。在通孔的一侧布置有导向缸汽车检具，并且该导向缸可以确保每次检测到定位销时都从同一方向将定位销插入零件的孔中。因此，当零件上的开口方向偏离时，无法将顶针插入零件上的开口中以检测该方向上的偏差。
此外，本发明的销轴的头部是半球形的，这有利于保护汽车零件的表面在检查过程中不会被销轴刮擦。
此外，本发明的基座设有通向通孔的通气孔。通风孔有利于平衡通孔中的气压，并使顶针更易于操作。
此外，本发明的零标签有利于校正汽车零件在检查工具上的零位置，从而使顶针能够更准确地检测汽车零件上的开口。
图纸说明
下文中，将参照附图以示例性而非限制性的方式详细描述本发明的一些具体实施方式。附图中相同的附图标记表示相同或相似的部件或零件。本领域技术人员应理解，这些附图不一定按比例绘制。在所附图片中：

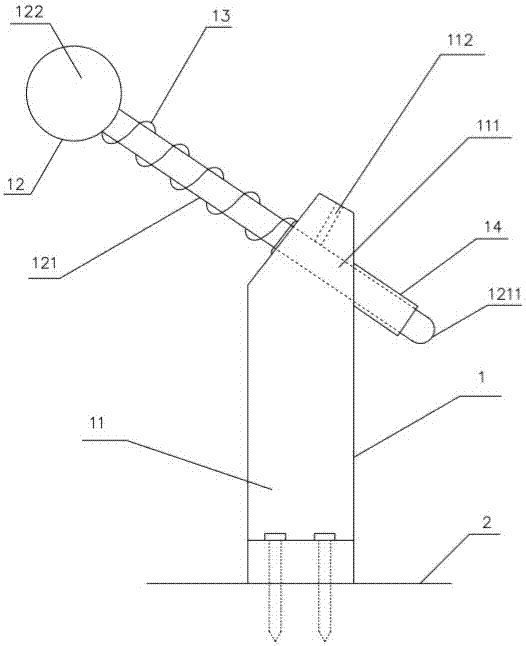

图1是根据本实用新型实施例的汽车检查工具的局部结构图；
其中，参考符号解释如下：
1、顶针； 1 1、个基数； 11 1、通孔； 112、排气孔； 12、定位销； 12 1、销轴； 121 1、首部； 122、手柄； 13、弹簧； 14、导管；2、检查灯具主体。
具体的实现方法
下面结合附图，对本实用新型的技术方案进行清楚，完整地描述。显然，所描述的实施例是本实用新型实施例的一部分，而不是全部实施例。基于本实用新型的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例汽车检具，都属于本实用新型的保护范围。
在本实用新型的描述中，应注意术语“中心”，“上部”，“下部”，“左侧”，“右侧”，“垂直”，“水平”，“内部”， “外部”指示的方位或位置关系是基于附图中所示的方位或位置关系，仅是为了方便描述本实用新型并简化说明，并不表示或暗示该装置或元件。所指的对象必须具有特定的方向，并且以特定的方向构造和操作，因此不能理解为对本实用新型的限制。另外，术语“第一”，“第二”和“第三”仅用于描述目的，不能理解为指示或暗示相对重要性。
另外，以下描述的本发明的不同实施例中涉及的技术特征可以彼此组合，只要它们彼此不冲突即可。
图。图1是根据本发明实施例的汽车检查工具的局部结构图。汽车检查工具通常包括检查工具主体2，其上安装有顶针1。顶针1包括通过螺栓安装在仪表主体2上的基座11。基座11竖立在量规主体2上。在基座11的上部开口有通孔111。在该实施例中，孔111倾斜向下，并且还可以具有其他方向，例如水平或倾斜。向上，取决于要检测的孔的开口方向。定位销12插入到通孔111中，并且定位销12包括插入到通孔111中的销轴121和在销轴121的一端处的球形手柄122。弹簧13套在销上。把手121和基座11之间具有121，弹簧13被夹持在把手122和基座11之间，以向定位销12提供弹性。导向管14固定地安装在通孔111的另一侧。并且，导管14可以限制定位销12以严格地沿固定方向引导检测到的汽车零件。面向汽车部件的头部1211的销轴121设置为半球形，可以防止汽车部件被刮擦。
基部11还设有从基部11的表面到通孔111的通气孔112。通气孔112可以平衡通孔111中的气压，从而使顶针1更易于操作。
检查工具主体2还设置有零贴，其可以将放置在检查工具主体2上的汽车零件恢复到零位置，从而使顶针1可以更准确地检测汽车零件上的开口。
以上实施例仅是为了说明本实用新型的技术思想和特征，其目的是使熟悉本技术的人能够理解本实用新型的内容并据此实施，而不能限制本实用新型的保护范围。在本范围内的本实用新型，按照本实用新型的精神做出的所有等同变更或修改，均应包含在本实用新型的保护范围之内。
