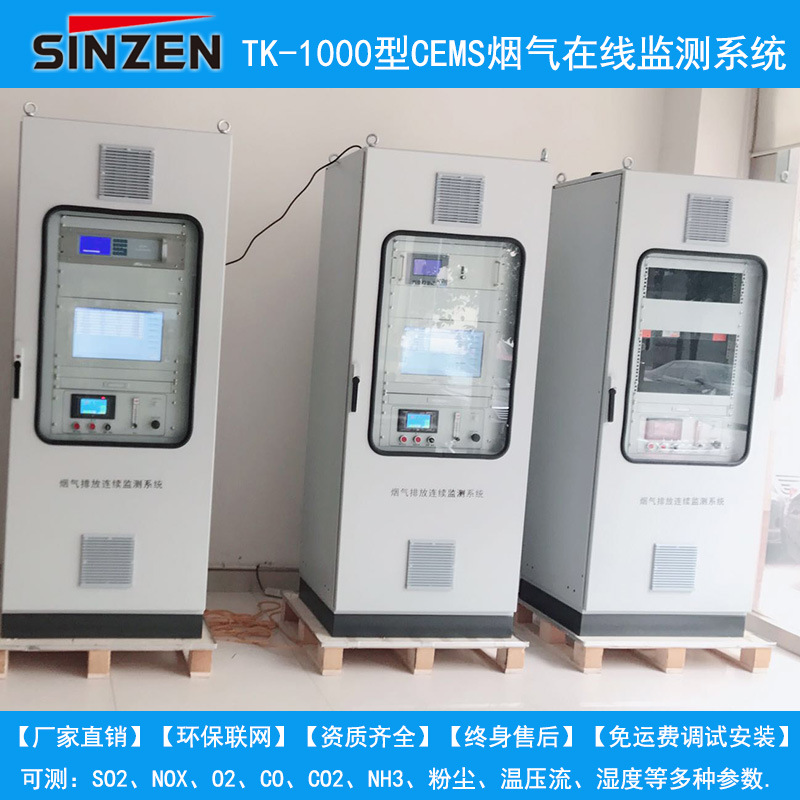

TK-1000型烟气数据在线监测自动监测分析设备
烟气数据在线监测和自动监测分析设备
一、系统概述
我们公司的TK-1000固定污染源烟气排放连续监测系统可以监测SO2、NOX，颗粒物（粉尘），烟气温度，烟气压力，流量和烟气中的氧含量。企业废气出口自动收集，分析和存储其他数据，以实现对企业废气排放和处理设施运行状态的自动，实时，准确监控。这不仅方便企业环保管理人员了解和掌握污染控制和废气排放的总体情况，而且有利于环境保护。主管部门的监督管理为实现节能减排和全面控制提供了切实有效的监督手段。
系统的气态污染物监测采用提取冷干法。原理是样气由采样泵从德国进口的采样探头吸取。采样探头具有除尘，加热和恒温控制的功能。引导样气进行预处理。系统除去颗粒物，水分，腐蚀性气体等，然后控制系统切换样气，通过疏水过滤器分配样气，然后进入气体分析仪进行分析，并测量SO2、NOX，氧含量和其他参数。
颗粒物监测采用激光反向散射原理，温度通过温度传感器测量，压力通过压力传感器测量，烟气流量通过差压皮托管测量，测量信号传输到数据采集处理系统。
数据处理系统具有现场数据的实时传输，存储，报告统计和图形数据分析功能，可以将各个数据传输到DCS系统，实现无人值守的工作现场。
我公司的TK-1000固定污染源烟气排放连续监测系统结构紧凑，设备维护简单，动态范围广，实时性强，运行成本低，模块化结构，组合方便，可监测数据。已通过数据采集工具已传送到各级环保部门。
二、规范性引用
●环发[2002] 26号国家环境保护总局《燃煤二氧化硫排放污染防治技术政策》
●HJ / T75-2007“火力发电厂烟气排放连续监测技术规范”
●HJ / T76-2007“固定污染源烟气连续监测系统的技术条件和试验方法”
●HJ / T76-2007“固定污染源烟雾持续监测系统技术要求和试验方法”
●HJ / T75-2007“固定污染源烟雾持续监测系统技术规范”（试行）
●GB16297-1996《大气污染物综合排放标准》
●GB13271-91《锅炉空气污染物排放标准》
●GB5468-91《锅炉烟气测试方法》
●GB / T16157-1996“固定污染源尾气中颗粒物的测定及气态污染物的采样方法”
●GB3101－86“关于数量，单位和符号的一般原则”
●GB / T16157—1996“固定污染源尾气中颗粒物的测定及气态采样方法”
●GB13223-2003火电厂空气污染物综合排放标准
●HJ / T 212－2005《污染源在线自动监控系统数据传输标准》
●HJ / T373-2007《固定污染源监控质量保证与质量控制技术规范（试行）》
三、证书许可
该系统符合以下认证机构的相关要求，并已通过相关认证：
●中国环境协会（北京）认证中心颁发的“环保产品认证”
四、操作环境
●温度：-20℃〜45℃
●湿度：≤90％
●大气压：86〜106Kpa
●烟气温度：
●电源电压：AC 220V±10％，频率50Hz
●接地电阻：<4Ω
注意
Ø该系统的分析柜部分采用非防雨设计，必须放置在室内。
提醒
Ø安装位置应避免重负荷电缆，振动和强烈的电磁干扰，避免接触强腐蚀性物质，并具有良好的散热性。
第二章TK-1000烟气在线监测系统的系统组成和描述
我公司的TK-1000固定污染源烟气排放连续监测系统由采样探头，粉尘仪，集成温压流量监测仪，分析柜，标准样气，管道等组成。 ，温度和压力流量探头安装在监控点（烟道或烟囱），分析柜放置在室内。样气通过采样探头和加热管道进入分析柜，再通过分析柜中的预处理系统进入烟气分析仪，以测量SO2、NOX，氧含量等参数；灰尘测量仪用于测量灰尘浓度，温度和压力流量。集成的监视器用于测量温度，压力和流量自动测量设备，测量信号通过电缆传输到分析柜中的数据采集和处理系统。放置在分析柜中的工业控制系统可以实现实时数据显示，数据传输，数据存储和历史数据查询，图形数据分析，报表统计等功能。使用标准气体校准分析仪器。
一、 TK-1000烟气在线监测系统采样探头
TK-1000烟气在线监测系统采样探头包括采样探头自动测量设备，采样室，加热装置，温度控制装置，探头过滤器元件，主体外壳等，以避免凝结并确保样气进入预处理系统正常。
TK-1000烟气在线监测系统采样探头的特点：
1、采用加热自动调节装置，加热温度保持在140°C左右，以避免结露。
2、探头过滤器元件由具有2um气孔的镍钛合金制成，可有效去除样气中的烟尘。
3、该探头具有反吹功能，可以通过控制系统实现自动反吹，可以最大程度地克服阻塞问题，减少维护工作。
4、与烟气和法兰接触的部件全部由316L不锈钢制成，以避免材料腐蚀和长期使用引起的测量误差。
5、探头的主体涂有油漆。
二、 TK-1000烟气在线监测系统烟气加热管
烟气伴热管连接到采样探头和预处理系统。它由两组耐腐蚀的高性能四氟乙烯管组成，辅以高温恒功率电加热带和补偿电缆以形成内芯，再加上进口的原材料绝缘层，然后与聚乙烯（PE）复合）防护外套。采样管中的温度控制在140°C左右，以使烟道气中的水分呈蒸汽状态，防止水凝结和SO2产生酸。
三、 TK-1000烟气在线监测系统预处理系统
预处理系统包括气体冷凝器，精细过滤组合，疏水过滤器，蠕动泵，调节阀等，以完成样气的除尘和除水，并确保清洁和稳定样气流入气体分析仪以确保分析的准确性和可靠性。
TK-1000烟气在线监测系统预处理系统流程：
当样气进入机柜时，它会通过一个截止阀。通常，截止阀是打开的。吹扫时，关闭截止阀以防止吹扫气体进入机柜并保护预处理系统。然后进入冰箱以除去水分和冷凝液。液体收集在冰箱下方，并通过排水蠕动泵去除。然后气体通过保护性过滤器除去灰尘。然后通过一个二位单向电磁阀。在自动归零校准期间，清洁的空气会通过此阀，并被采样泵抽取。校准分析仪的零点；然后气体进入二次制冷机进行进一步除湿，除湿后的气体通过采样泵，然后通过手动三通阀，通过该三通阀注入标准气体以校准仪器的量程，然后再通过阻水过滤器。样气进一步脱水，结束后进入分析仪。
TK-1000烟气在线监测系统预处理系统特点：
1、预处理系统放置在分析柜内，布局合理美观，预留空间大，易于维护。
2、两级冷却器增强了冷却效果，并有效去除了样气中的水分。
3、两级精细过滤组合提高了样气的净化效果。
4、两个蠕动泵，以确保在样气中含有大量水分时的排水效果。
5、添加疏水过滤器以增强对分析仪的保护。
四、烟气分析仪SO2、NOx测量单元
SUV-100烟气分析仪的工作原理基于朗伯-比尔定律，其分析方法是紫外吸收光谱法。分析仪的测量单元由光源，气室，光纤和光谱仪（包括光阑，全息光栅，线性检测器）等组成。
分析仪的光电原理图
由光源发出的紫外线通过光学窗口进入气室，并被流过气室的样气吸收。载有样本气体吸收信息的光被透镜会聚，然后耦合到光纤中，然后穿过光纤传输。光谱仪进行光谱处理以获得气体的吸收光谱。
通过光谱的微分分析，结合化学计量学算法，可以获得气体中相关成分的浓度。
1、 SUV-100烟气分析仪的技术特点
●采用紫外光谱分析技术，消除交叉干扰，可以同时测量多种气体的浓度；
●采用差分吸收光谱算法消除烟，湿气，光源变化等影响因素，以确保测量的准确性和稳定性；
●利用不同频段气体吸收强度的差异，可以实现量程切换，动态范围大；
●光源，测量室和光谱仪通过光纤连接，无活动部件，可靠性好，安装维护方便；
●采用脉冲氙气灯光源，寿命五年以上，无预热时间，稳定性好；
●每天自动进行仪器校准，从而提高了数据的可靠性；
●具有异常情况下的自动报警和记录功能，如故障，掉电和检测数据超标；
●触摸屏显示，操作简单方便，界面友好。
2、 SUV-100烟气分析仪的技术参数
测量原理
紫外差分吸收光谱法
测量气体
SO2、NOX
测量范围
SO2、NOX：0〜2500ppm O2：0〜25％
线性误差
≤2％F.S。
零点漂移
≤1％F.S。
距离漂移
≤1％F.S。
重复性
≤0.5％F.S。
热身时间
60min
响应时间
≤60s（T90）
电压影响
≤1％F.S。
绝缘电阻
≥20MW
绝缘强度
没有异常现象，例如电弧和击穿
样气流速
1L / min〜1.5L / min
显示窗口
7英寸高清真彩色数字屏幕，分辨率为800X480
通讯界面
RS232、RS485（支持Modbus协议），1通道开灯输入，4个继电器输出，4个4-20mA模拟输出，4个4-20mA模拟输入
电源要求
AC180〜240V，50Hz，60W
工作温度
5℃〜45℃
工作湿度
<90％RH
外部尺寸
482.6mm（19“）* 177mm（4U）* 325mm
安装重量
≤12kg
五、氧含量测量单位
测量方法：电化学方法
最大范围：（0〜25）％
输出信号分辨率：当5m时，应提供Z梯/旋转梯/电梯。
3）应优先考虑垂直管段和烟道负压区。
4）监测点应避免烟道弯头和截面急剧变化的部分。
5）每个固定源排放设备应安装一套烟气CEMS。
6）如果来自固定污染源的废气先经过多个烟道，然后进入固定污染源的总排出口，则应将烟气CEMS尽可能安装在总排出口上。
7）点测量CEMS监测点应位于烟道截面积的质心处或附近，且应大于烟道壁直径的30％，且不小于1m。
2、安装平台准备
2.1平台要求
安装平台示意图
1）大修平台通常设计为具有400kg / m2的等效均匀载荷。大于此值时，应根据实际要求或邻近的地面荷载因素进行设计。
2）钢平台的其他组件的设计应符合“钢结构设计规范”。
3）平台由具有比A3F更高的机械性能的钢制成。
4）平台的所有开放边缘均应配备安全护栏。防护栏杆的设计应符合GB 4053.3-83“固定式工业防护栏杆”的要求。
5）平台摊铺应使用厚度大于4mm的防滑钢板或使用Φ16圆钢制成梯级。考虑到下雨，平台不应积水。
6）平台应安装在牢固可靠的支撑结构上并与之牢固连接；楼梯之间的平台不应悬挂在楼梯上。
7）所有平台均已焊接，焊接要求应符合“钢结构焊接规范”。
8）平台的钢梁应平坦且笔直，木板应平坦，并且不应有诸如倾斜扭转和翘曲之类的缺陷。
9）完成的平台应涂防锈漆和面漆。
10）平台外边缘与烟囱外壁之间的距离不得小于1200mm。
护栏示意图
1）保护栏杆的高度不得小于1200mm。
2）栏杆的所有组件均由钢制成，性能不低于Q235-A·F。
3）栏杆的结构应焊接，焊接要求应符合GBJ 205的技术规定。
4）扶手应为外径为Φ33.5〜50mm的钢管，立柱应为角度大于或等于50×50×4或Φ33.5的钢管〜50mm钢管。柱间隙应为1200mm（外径）。
5）横杆由25×4扁钢或Φ16圆钢制成。横杆与上下部件之间的净距小于或等于380mm。
6）挡板应由大于或等于100×2的扁钢制成。如果平台配备有其他结构性边缘，可以满足挡板的功能和强度要求，则不允许增加挡板。
7）室外栏杆，挡板和平台之间的间隙为10-20mm，室内没有间隙。
8）所有结构的表面应光滑且无毛刺，安装后不应有任何歪斜，扭曲，变形或其他缺陷。
9）栏杆的表面必须仔细除锈并涂防腐层。
10）栏杆的设计必须确保扶手可以承受大于或等于
的水平和垂直载荷
500N / m。
3、准备监视室
3.1、监控室要求
1）监控室的尺寸不应小于3000mm（长）×3000mm（宽度）×3000mm（高），门的尺寸不应小于1000mm（宽度）×2200mm（高）
2）监控室的窗户尺寸不少于1500mm（宽）×1000mm（高）。
3）仪器室配备了配电箱，220V / 8KW交流电源，1个总断路器（40A），2个20A断路器和1个10A断路器。断路器必须具有独立的接地。
4）监控室必须配备照明系统，并配备供暖和制冷空调，以确保室内温度为20℃〜30℃，湿度保持在90％以下，并且室内没有振动。
5）监视室必须配备水和油去除源，并且气源压力达到0.4〜0.8Mp。
6）在距地面2500mm的监控室中，铺设烟气加热管和电缆管的桥。桥的尺寸为100mm（宽）×50mm（高），机柜的后壁靠近地面。 Ф30mm的孔，用于排放废气和废水。
7）监控室应防漏，防雷，地面应防潮，防尘，并应提供良好而可靠的接地点。接地电阻应小于4Ω。
8）监控室的地板必须比室外地板高250px，以防止雨水进入。同时，应使用小角度的斜面来移动机柜。
二、 TK-1000烟气在线监测系统安装
1、监控孔的开口
有四个监控孔（基于测量值：SO2、NOX，氧气含量，温度，压力，流量，粉尘浓度），包括一个采样孔，一个温度和压力流量监控孔以及一个粉尘浓度监视孔，一个手动比较监视孔。
监控孔描述：
1）孔1是灰尘浓度监视孔，孔2是采样孔，孔3是手动比较监视孔，孔4是温度和压力流量监视孔。
2）每个孔的大小为Ф75mm。
3）孔2应该从外到内倾斜向下倾斜，倾斜角度为20°，其余孔垂直于烟囱壁。
4）孔3、孔4在水平面上位于气流的上游；孔1、孔2在水平面上，两个平面之间的距离为500mm。
5）在打开孔3之后，必须配备法兰密封端，该端在手动比较时是打开的并且通常是密封的。
2、法兰安装
对于钢结构的烟囱（烟道），可以将法兰直接焊接到烟囱（烟道）上；对于砖混或水泥结构的烟囱（烟道），可通过膨胀螺栓安装法兰。
3、采样探头，皮托管，灰尘测量仪安装
采样探头，皮托管和灰尘测量仪都通过螺栓连接到法兰，并拧紧了螺栓。
4、管道和电缆铺设
1）选择从监视平台到监视室的距离最短，以防止不受保护的架空线。
2）远离高压，强电，强磁性，避雷针等。
3）电缆不得暴露在室外，必须放置在桥梁，金属管或PVC管中，并且电缆的最小直径不小于Φ25。
4）烟气伴热管不得弯曲或呈U形。它从机柜顶部进入机柜，在接线过程中必须固定在固定点上，以免磨损。
第4章TK-1000烟气在线监测系统供应清单
序列号
材料名称
单位
数量
安装位置
备注
1
采样探针
设置
1
监控平台
/
2
烟气加热管
m
/
/
30米外
3
采样泵
台湾
1
监控主机房
德国KNF
3
预处理系统
设置
1
监控主机房
/
4
气体分析仪
台湾
1
监控主机房
/
5
温度和压力流量集成监控器
设置
1
监控平台
/
6
粉尘浓度监控器
设置
1
监控平台
包括反冲装置
7
控制和处理系统
设置
1
监控主机房
/
8
反吹系统
设置
1
监控主机房
/
9
内阁
台湾
1
监控主机房
/
10
工业计算机
设置
1
监控主机房
包含软件
11
没有标准气体
瓶
1
监控室
4L
12
SO2标准气体
瓶
1
监控室
4L
13
安装配件
设置
1
/
/
注意：此配置基于以下测量值：SO2、NOX，氧含量，温度，压力，流量和粉尘浓度。根据实际需要更改测量参数，并相应地更改配置。
第5章技术支持和服务
1、我们公司提供的仪器和设备符合ISO9001质量标准的要求。
2、质量保证期为十二个月，从安装和调试之日开始。
3、在保修期内，由于仪器，设备设计，材料或工艺不当造成的任何缺陷，故障或设备意外损坏，我们公司将免费维修或更换。
4、我们公司提供了免费的使用说明书，所使用仪器的说明书和其他材料。
5、我们公司有很多备件库存。我公司承诺提供及时，快速，优质的服务，快速，迅速地提供仪器零配件，并确保用户能够及时购买所需的零配件和易损件。
6、我们公司向用户提供长期免费的技术服务和技术支持。
