您知道如何操作三种主要的测量仪器吗？
级别及其使用方法：
高程测量是测量和绘制地形图的基本任务之一。另外，许多项目和建筑也必须测量地面标高。用水准仪进行水准测量是精确测量高程的主要方法。

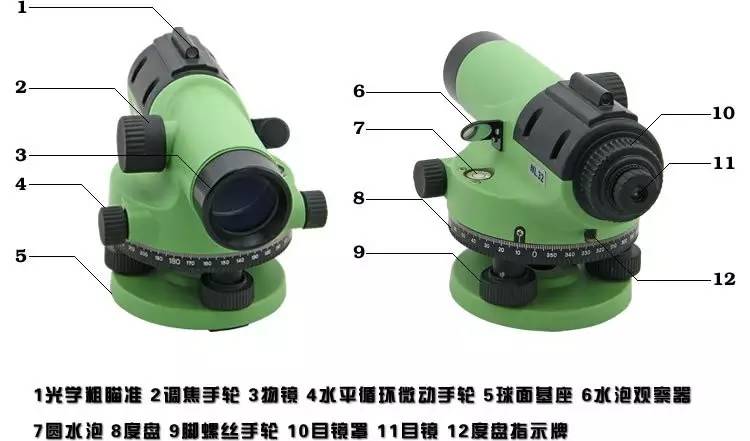

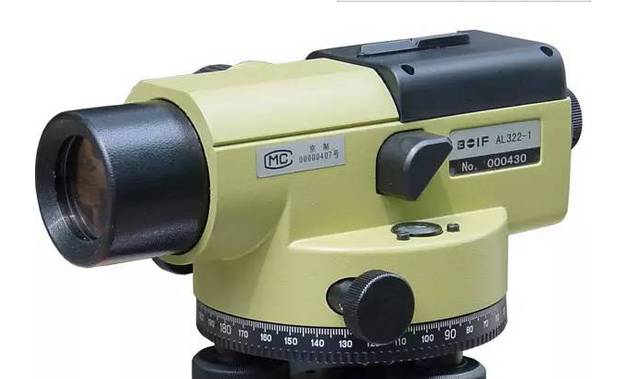

一、水准仪组合：
1.望远镜2.调节手轮3.圆形水准仪4.微调手轮5.水平制动手轮6.管水平仪7.水平微调手轮8.脚架
二、工作要点：
在两个未知点之间，打开三脚架，从仪器盒中取出水准仪并将其放置在三脚架上，使用三个底部螺钉将其水平，将圆形气泡居中，然后按照水平管水平。水平制动手轮被调平，在水平镜中被三角棱镜反射，水平重叠是平坦的水。将望远镜对准未知点（1）上的塔尺，再次将管水平仪调平以重合，读取塔尺的读数（后视图），将望远镜旋转到未知点（2）的塔尺，调整试管水平仪，读取塔尺的读数（正视图）并将其记录在笔记本中。
计算公式：两点之间的高度差=后视图-前视图。
三、校正方法：
将仪器放在两个固定点的中间，并标记两个点的水平线，称为a和b线。将仪器移至固定点的一端，并标记两个点的水平线，称为a’，b’。计算a-b≠a'-b'，将望远镜的水平线对准偏差的一半。使用校准针调节水准仪的上下螺丝，直到管水准仪保持一致。重复上述步骤，直到它们相等为止。
四、如何使用关卡：
水平仪的使用包括五个步骤：水平仪设置，粗调，瞄准，细调和阅读。
1.展示位置
安装是将仪器安装在伸缩三脚架上，并将其放置在两个观察点之间。首先打开三脚架，使其高度适中，使用视觉估计使头部大致水平，并检查三脚架是否牢固，然后打开仪器箱，并使用连接螺钉将水准仪连接到三脚架上。
2.粗平
水平调平是为了使仪器的视线大致水平，并使用脚螺钉将水平气泡设置在分度圆中。具体方法是用仪器来实践的。在调平过程中，气泡运动的方向与拇指运动的方向一致。
3.瞄准
瞄准是用望远镜精确瞄准目标。首先是将望远镜对准远处的明亮背景，然后转动目镜聚焦螺丝以使十字准线最清晰。再次松开固定螺钉，旋转望远镜，使瞄准器和瞄准器之间的连接与水平尺对准，然后拧紧固定螺钉。最后，将动物透镜转到光螺线，以使水平尺清晰地落在交叉线的平面上，然后旋转微动螺线以使水平尺的图像倾斜在垂直交叉线的侧面
4.精细级别
精细调平是为了使望远镜的视线准确调平。微倾斜水准仪在样品瓶顶部配备了一组棱镜，可以将样品瓶气泡的两端折射到镜筒旁的水平观察窗。如果气泡居中，则气泡两端的图像将符合抛物线形状，表示视线水平。如果气泡两端的图像不匹配，则视线不平。这时，您可以用右手旋转微倾斜螺旋，以使气泡两端的图像完全匹配，并且仪器可以提供水平视线，从而满足调平基本原理的要求。注意？气泡左半部分的移动方向始终与右拇指的方向不一致。
5.阅读
使用十字准线截取水平标尺上的读数。目前的水平主要是倒置望远镜，读数应自上而下进行。首先估算毫米读数，然后报告所有读数。
请注意，使用水准仪的步骤必须按上述顺序进行，并且不能颠倒，尤其是在读取前起泡调整，必须在读取前进行。
五、液位测量
确定地面高程的工作称为高程测量。高度测量是测量的基本任务之一。根据使用的不同仪器和方法，高程测量可以分为水平测量，三角测量，GPS高程测量和大气压力高程测量。水平测量是当前最精确的高程测量方法。广泛用于国家高程控制调查，工程调查和建筑调查。
校平的原理是使用校平仪器提供的水平视线读取站立在两点上的水平尺上的读数，确定两点之间的高度差，然后计算待测物的高度基于已知点高的点。

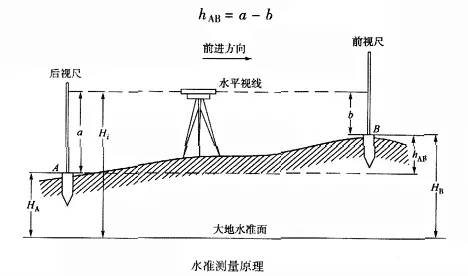

如下图所示，地面上有两个点A和B。已知点A的高程为HA，求点B的高程HB，在点A和点B之间安装了一个骨骼水平仪，在两个点的每一个上都竖立了水平仪A和BA，水平线通过液位计的望远镜读取视线。在标尺A和B上获得的读数分别为a和b。 A点和B点之间的高度差可以计算为：
设置水平测量的从A点到B点的正向，然后将A点作为后视点，水平读数a为后视读数。呼叫点B为预见点，水平读数b为前向读数。因此，两点之间的高度差等于：hAB =后视向前阅读。
如果后视读数大于预见读数，则高度差为正，表示点B高于点A，且hAB> 0；如果后视读数小于前视读数，则高度差为负，表明B点高于A点低，hAB

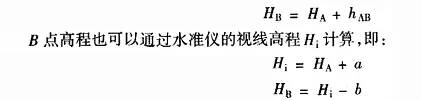

如果两个点A和B相距不远，并且高度差不大，则可以通过安装一次水平仪来测量高度差hAB。此时B点的海拔高度为：
一次设置水平时，如果需要测量多个前视点B1，B2，...，Bn的高程，则使用视线高程来计算这些点的高程非常方便。假设水平仪分别在B1，B2，...，Bn点上竖立的水平杆上读取b1，b2，...，bn，则高程计算公式为：

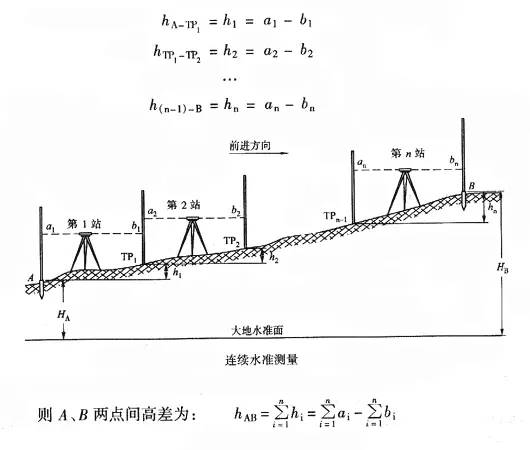

如果两个点A和B相距太远或高度差较大，并且一旦安装后仪器无法测量高度差，则必须在两个点之间添加多个临时安装点作为转移高度。点（简称TP点），例如图中的TP1，TP 2，...点，并依次设置观测站。每个站点的测量差异为：
六、维护与修理
1。水平仪是一种精密的光学仪器。正确合理的使用和存放对仪器的准确性和使用寿命有很大影响；
2。避免阳光直射并在未经允许的情况下拆卸仪器；
3。每个微调都应轻轻转动，不要用力过大。禁止用手触摸镜头和光学膜；
4。如果仪器出现故障，应由熟悉仪器结构或维修部门的人员进行维修；
5。每次使用后，应将仪器擦拭干净并保持干燥。
经纬仪及其使用方法：

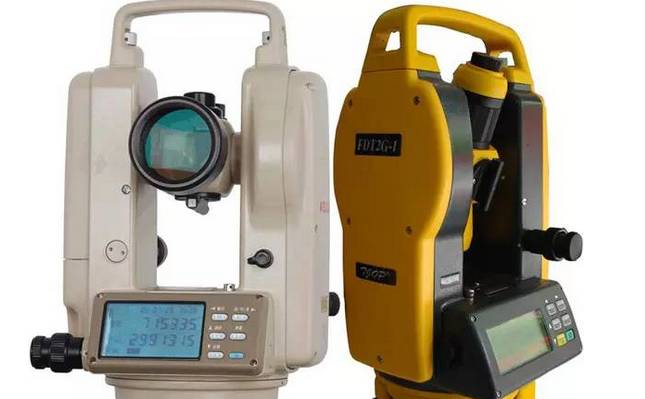

一、经纬仪
经纬仪是测量工作中的主要角度测量仪器。它由望远镜，水平刻度盘，垂直刻度盘，水准仪，底座等组成。
测量时，将经纬仪放在三脚架上，使用铅锤或光学对中器将仪器的中心对准地面站，将仪器水平放置，用望远镜瞄准测量目标，然后使用水平刻度盘和垂直刻度直线度刻度盘测量水平和垂直角度。按精度可分为精密经纬仪和普通经纬仪。根据阅读设备，可以分为光学经纬仪和游标经纬仪。根据轴系结构，可分为重测经纬仪和定向经纬仪。此外，还有编码拨号经纬仪自动测量设备，可以根据编码穿孔自动记录拨号读数。自动跟踪经纬仪，可以连续不断地自动瞄准空中目标；陀螺经纬仪和激光经纬仪，利用陀螺仪定向原理快速独立地确定接地点的定向；具有经纬仪和子午线用于天文观测的全方位经纬仪，具有三个功能：相机和天顶；结合了照相机和经纬仪进行地面摄影测量的照相经纬仪。
DJ6经纬仪是一种光学经纬仪，广泛用于地形测量，工程和矿山测量。它主要由三部分组成：水平刻度盘，瞄准镜部分和底座。
1、基础部分
用于支撑基础瞄准器的部分有三个用于固定仪器的脚螺钉。
2、观光部门
滑石粉是经纬仪的主要组成部分。滑翔机的部件包括水准管，光学对中器，支架，水平轴，垂直刻度盘，望远镜，刻度盘读取系统等。
3、拨号部分
DJ6经纬仪光学表盘具有水平表盘和垂直表盘，两者均由光学玻璃制成。水平刻度盘沿整个圆圈从0°到360°顺时针描绘，最小分度值通常为1°或30'。
二、经纬仪放置方法
1）将三脚架调整到相同的长度并适合操作者的高度。将仪器固定在三脚架上，使其底面与三脚架的顶面平行。
2）将乐器舞蹈放在测量站上。视觉估计大致在中心后，踩脚调整光学对中的目镜（清晰的十字准线）和物镜（清楚地看到测量站），用双手提起一只腿来回摆动，向左和向右摆动。右，看一下扶正器，使十字准线的交点与测量站重合，稳定并踩在腿上。
3）伸缩式三脚架，长腿，水平水准仪。
4）将水平管平行于两个扁平螺旋，然后将水平管水平。
5）将准直部分旋转90度，并用第三个螺旋将水准泡水平。
6）检查光学对准。如果偏差很小，请打开连接螺旋平移基座以使其准确居中，然后拧紧连接螺旋，然后检查水平气泡是否居中。
三、拨号读取方法
光学经纬仪的读取系统包括几个部分，例如水平和垂直刻度盘，千分尺和读取显微镜。水平和垂直刻度尺的最小刻度尺值通常为1°或30'。当读取的角度值小于一格时，必须使用千分尺测量DJ6光学经纬仪的读数。千分尺有两种类型：千分尺和平行玻璃千分尺。
（[1）千分尺读取设备
当前，所有新的DJ6光学经纬仪都使用此设备。
在阅读显微镜的视场中，用标线设置标线。标尺上的标线被显微镜放大，然后在标线上成像。标尺的最小分度值（60'）成像宽度恰好等于光罩上光罩的1°光罩之间的长度。掩模版分为60个小分区。音符的方向与表盘的方向相反。使用这60个小分部来衡量规模上的不足。网格的网格值。测量时自动测量设备，请使用零零掩模版作为分度线。
（[2）平行玻璃平板千分尺读取装置
单平行玻璃板千分尺的主要组件是：单平行玻璃板，扇形标线片和千分尺轮。该仪器的标度值为30'，在扇形标线板上有90个小刻度，标度值为30'/ 90 = 20”。
测量角度时，将目标对准目标时，转动千分尺轮，用双刻度线夹住刻度盘的标线图像，然后读取。根据钳位刻度线读取积分度，并从测量微分尺读取小于积分度的部分。
（[3）阅读显微镜
经纬仪光学显微镜的功能是放大读数图像，以方便刻度盘的读取。
（[4） level
光学经纬仪上有2至3个水平仪，其功能是使经纬仪在工作状态下的垂直轴垂直，而水平刻度盘则水平。水平仪分为水平仪和圆形水平仪两种。
*管级
管道水准仪安装在天线上，其作用是精确地对仪器进行水准测量。
*循环水准
圆形水准仪用于使仪器大致水平。灵敏度低，刻度值为8″ / 2mm。
四、经纬仪的角度测量原理

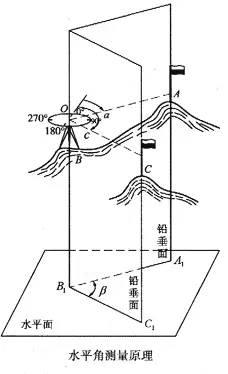

1.水平角的测量原理
水平角是指空间中两条相交的方向线所形成的垂直平面之间的二面角，角度值为0°〜360°。空间中的两条直线OA和OB在点O相交，并且点A，O，B沿垂直方向投影在水平面上，以获得对应的投影点A'，O'，B'，水平线O'A'和O′B′的角度β是两条方向线所形成的垂直平面之间的角度，即水平角度。
水平角的大小与地面的高低无关。
测量水平角度时，角度测量仪必须满足两个基本条件：
（1）可以给出一个水平刻度，其中心可以方便地放置在与方向线-水平刻度的交点相同的垂直线上；
（2）必须有一个可以瞄准远距离目标的望远镜，并且它必须能够在水平和垂直平面上旋转一整圈，以便望远镜可以瞄准不同目标的A和B。图中的水平角β为A和B两个方向上的读数之差：β= ba。

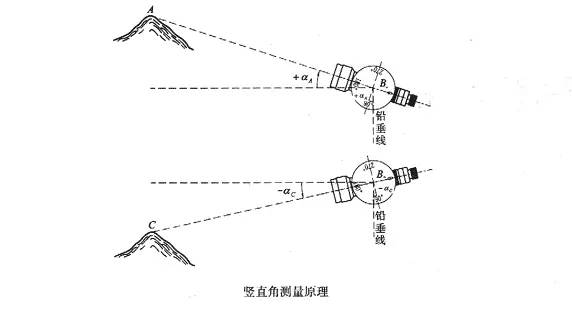

2.垂直角的测量原理
垂直角是指某一目标方向上的视线与同一垂直平面内的水平线之间的夹角α，也称为垂直角或高度角；垂直角的角度值为0°〜±90°。
视线与铅垂线之间的角度称为天顶距离，天顶距离z的角度范围为0°〜180°。
当视线在水平线上方时，垂直角称为仰角，并且角度值为正；如图中所示，当视线在水平线以下时，它是俯角，并且角度值为负。
可以看出，角度测量仪器经纬仪还必须配备可以垂直放置的标尺-垂直标尺或垂直标尺。
全站仪及其使用方法：

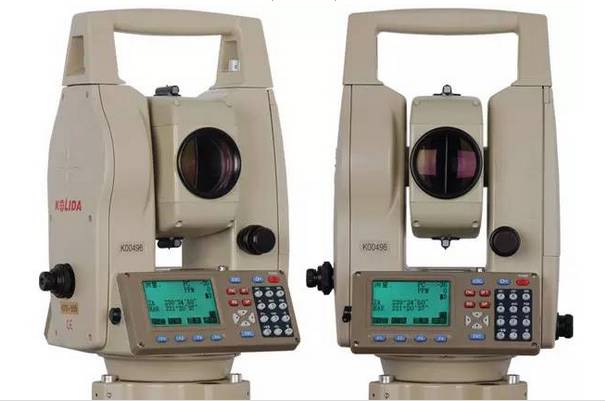

一、全站仪简介
全站仪，即电子全站仪（Electronic Total Station）。它是一种集光，机和电于一体的高科技测量仪器。它是一种测绘仪器系统，集水平角度，垂直角度，距离（坡度距离，水平距离）和高度差测量功能于一体。之所以称为全站仪，是因为它只需安装一次仪器就可以完成该站上的所有测量工作。广泛用于精密工程测量或变形监测领域，例如地面上的大型建筑物和地下隧道施工。
总站仪是一种集光，机，电于一体的新型测角仪。与光学经纬仪相比，电子经纬仪将光学刻度盘替换为光电扫描刻度盘，并且将自动光学千分尺读数替换为自动记录和读数显示，从而简化了角度测量操作并避免了读数误差的产生。电子经纬仪的自动记录，存储和计算功能以及数据通信功能，进一步提高了测量操作的自动化程度。
全站仪与光学经纬仪之间的区别在于表盘读取和显示系统。电子经纬仪的水平和垂直刻度盘及其读取设备分别使用两个相同的光栅刻度盘（或代码盘）和读数。传感器测量角度。根据角度测量的精度，可以将其分为0.5“，1”，2“，3”，5“，10”等级别。

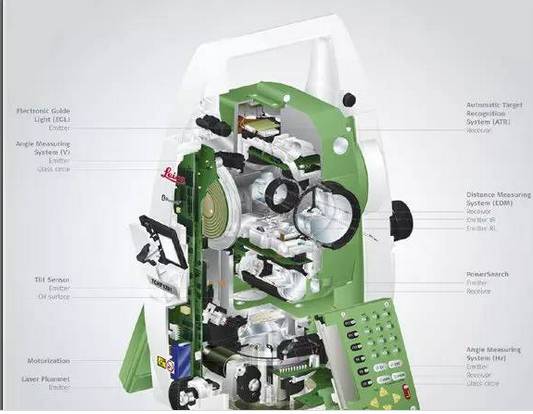

二、全站仪组成
全站仪几乎可以在所有测量领域中使用。电子全站仪由电源部分，角度测量系统，距离测量系统，数据处理部分，通信接口，显示屏，键盘等组成。
与电子经纬仪和光学经纬仪相比，全站仪增加了许多特殊部件，因此全站仪具有比其他角度和距离测量仪更多的功能，使用更方便。这些特殊的组件在结构上构成了全站仪的独特特征。
1。同轴望远镜
全站仪望远镜实现了准直轴和测距光波的同轴发送和接收。同轴化的基本原理是在望远镜物镜和聚焦透镜之间建立一个分束棱镜系统。通过这个系统，望远镜可以是多功能的，也就是说，它可以瞄准目标并将其成像在十字准线上以进行角度测量。同时，测距部分的外部光路系统可以使测距部分的光电二极管发出的调制红外光经过物镜射向反射棱镜后，以相同的路径反射。返回的光将通过分束棱镜的作用被光电二极管接收。 为了测量距离，有必要在仪器内部设置内部光路系统。光电二极管发出的调制红外光也通过分束棱镜系统中的光纤传输到光电二极管，并且光的相位由内部和外部光路调制。差异间接计算出光的传播时间并计算出测得的距离。
同轴性使望远镜可以一次对准所有物体，例如水平角，垂直角和倾斜距离。加上全站仪强大而便捷的数据处理功能，全站仪的使用极为方便。
2。两轴自动补偿
在仪器的检查和校准中，引入了双轴自动补偿的原理。如果在操作过程中全站仪的垂直轴倾斜，将导致角度观测误差，该误差不能被左脸和右脸的中间观测值所抵消。全站仪独特的双轴（或单轴）倾斜自动补偿系统可以监视纵轴的倾斜度，并自动校正由刻度盘读数中的纵轴倾斜引起的角度测量误差（某些站台仪器垂直轴的最大倾斜度可允许为±6'），由微处理器根据垂直轴倾斜度校正计算公式自动计算出由垂直轴的倾斜度引起的角度误差。拨盘读数进行更正。刻度盘显示读数正确，即所谓的垂直轴倾斜自动补偿。
用于双轴自动补偿的结构（现有水平，包括Topcon，Trimble）：使用水泡（水泡从外面是看不见的，并且不是验证和校准中描述的水泡）来进行绝对校准水平时，气泡在中间充满液体，在两端充满气体。在泡罩的上部的两侧放置有发光二极管，在泡罩的下部的两侧放置有光电管，用于接收由发光二极管发出的光。通过水泡。然后，通过算术电路比较由两个二极管获得的光的强度。当处于初始位置（即绝对水平）时，将计算值设置为零。当全站仪在操作过程中倾斜时，运算电路实时计算光强度的差异，将其转换为倾斜位移，并将此信息传送到控制系统以确定自动补偿的值。除了由微处理器计算并校正输出的自动补偿方法外，还有另一种方法是通过步进电机驱动微螺杆以校正轴向偏移，从而使轴始终绝对水平的。
3。键盘
键盘是全站仪仪器在测量过程中输入操作说明或数据的硬件。全站仪的键盘和显示屏均为双面，便于操作前后视镜。
4。存储
全站仪存储器的功能是实时存储收集的测量数据，然后根据需要将其传输到其他设备，例如计算机，以进行进一步处理或利用。全站仪存储器具有两个内部存储器和一个存储卡。好吧。
全站仪的内部存储器等效于计算机存储器（RAM），并且存储卡是外部存储介质，也称为PC卡，它充当计算机磁盘。
5。通讯界面
全站仪可以通过BS-232C通信接口和通讯电缆将存储在存储器中的数据输入到计算机中，或者通过通讯电缆将计算机中的数据和信息传输到全站仪，从而实现以下两种：方式信息传输。
三、全站仪的使用
全站仪具有多种用途，例如角度测量，距离（斜坡距离，水平距离，高度差）测量，三维坐标测量，导线测量，交点固定点测量和放样测量。使用内置的专用软件，可以进一步扩展功能。
全站仪的基本操作和使用方法：
1、水平角测量
（[1）按角度测量键，将全站仪置于角度测量模式，并对准第一个目标A。
（2）沿A方向设置水平刻度盘以读取0°00′00〃。
（[3）照准第二个目标B，此时显示的水平刻度盘读数为两个方向之间的水平角度。
2、距离测量
（1）设置棱镜常数
在进行距离测量之前，必须将棱镜常数输入到仪器中，仪器会自动校正测量的距离。
（2）设置大气校正值或温度和压力值
光在大气中的传播速度将随大气的温度和压力而变化。 15°C和760mmHg是仪器设定的标准值。此时，大气被校正为0ppm。在实际测量过程中，您可以输入温度和压力值，全站仪会自动计算大气校正值（也可以直接输入大气校正值），并校正测距结果。
（[3）测量仪器的高度，棱镜的高度并输入全站仪。
（[4）距离测量
瞄准目标棱镜的中心，按距离测量键，距离测量开始，并且距离测量完成后将显示倾斜距离，水平距离和高度差。
全站仪的距离测量模式具有三种模式：精细测量模式，跟踪模式和粗略测量模式。精度测量模式是最常用的测距模式。测量时间约为2. 5S，最小显示单位为1mm；追踪模式通常在出发时用于追踪运动目标或连续范围的测量。最小显示通常为1厘米，测量时间为每次。关于0.3S；粗略测量模式下，测量时间约为0.7S，最小显示单位为1cm或1mm。在距离测量或坐标测量中，可以按MODE按钮来选择不同的测距模式。
请注意，某些型号的全站仪无法在距离测量过程中设置仪器高度和棱镜高度。显示的高度差是全站仪水平轴中心与棱镜中心之间的高度差。
3、坐标测量
（[1）设置桩点的三维坐标。
（2）将后视点或读取后视方向的水平刻度盘的坐标设置为其方位角。设置后视点的坐标后，全站仪将自动计算后视方向的方位角，然后将后视方向的水平刻度盘读数设置为其方位角。
（[3）设置棱镜常数。
（4）设置大气校正值或温度和压力值。
（5）测量仪器的高度，棱镜的高度并输入全站仪。
（[6）瞄准目标棱镜，按坐标测量键，全站仪将开始测距并计算并显示测量点的三维坐标。
四、全站仪数据通信
全站仪的数据通信是指全站仪与计算机之间的双向数据交换。全站仪和计算机之间的数据通信有两种主要方式。一种是配置了全站仪的PCMCIA（个人计算机存储卡国际联合会）。国际个人计算机存储卡协会，也称为PC卡，也称为存储卡。该卡进行数字通信，具有通用性强，可在各种电子产品之间互换使用的特点。另一种是使用全站仪的通信接口通过电缆传输数据。
