OMQ190一键测量仪

发布日期: 2020-11-05 点击: 722

OMQ190一键测量仪

一键测量仪器OMQ190系列

一键式测量仪器也称为一键式视频测量仪器,只需单击一下即可快速进行测量。大视野图像闪光测量,高精度和全自动的使用创造了快速测量的新概念。通过远心成像和智能图像处理软件的完美结合,任何繁琐的测量任务都变得非常简单。只需将工件放在有效的测量区域中,然后轻轻按下一个键,即可立即测量工件的所有二维尺寸。

一键测量仪OMQ190

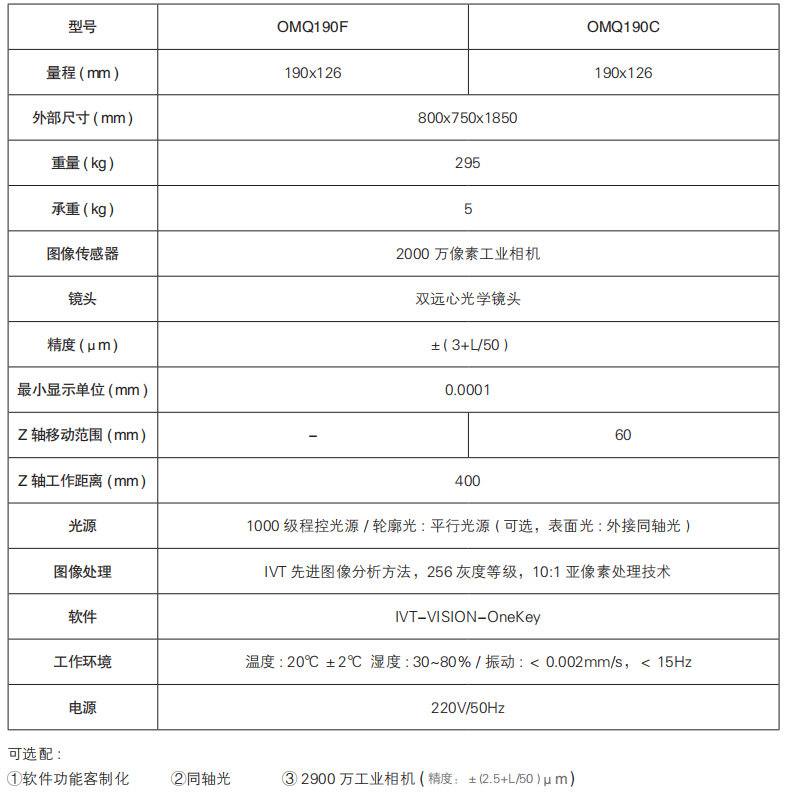

一键式测量仪器OMQ190系列参数

一键测量仪OMQ190系列参数

应用字段

广泛用于电子制造,汽车制造,机械加工,液晶显示器一键测量仪,医疗设备,工业材料,航空航天,精密五金,新能源等领域。可以同时进行批量测试,将测量效率提高了30倍。

一键测量仪应用

一键式测量仪的优点

1.准确的闪光测试,立即触发;

2.大光圈和高景深,可在整个视场中实现清晰成像而不会失真;

3.自动图像匹配功能,可以任意放置待测工件,无需定位夹具,无需调焦,无需手动操作平台;

4.可以测量工件的多个位置,增加测量尺寸,并且不会浪费测量时间;

5.可以同时测量多个工件,而无需对每个工件进行一次测量;

6.操作简便,可以快速完成所有测量过程,并输出测量结果;

7.图像在2秒钟内清晰对焦,重复对焦高度一致,零误差;

8.测量准确,测量结果不会因人而异;

9.明智的判断:OK / NG实时显示

10.测量过程不需要平台移动,有效地防止了因产品移位而引起的测量误差;

1 1.防震平台设计和一体化结构,确保仪器的刚性;

1 2.人机工程学设计,可使测量师拥有舒适的测量空间;

1 3.测量结果可以自动保存到主机。

一键式测量仪的结构

一键式测量仪的核心硬件由上下光源一键测量仪,高像素CCD摄像机,大视角,大景深远心镜头和固定平台组成,其结构为比较简单。

一键测量仪组成部件

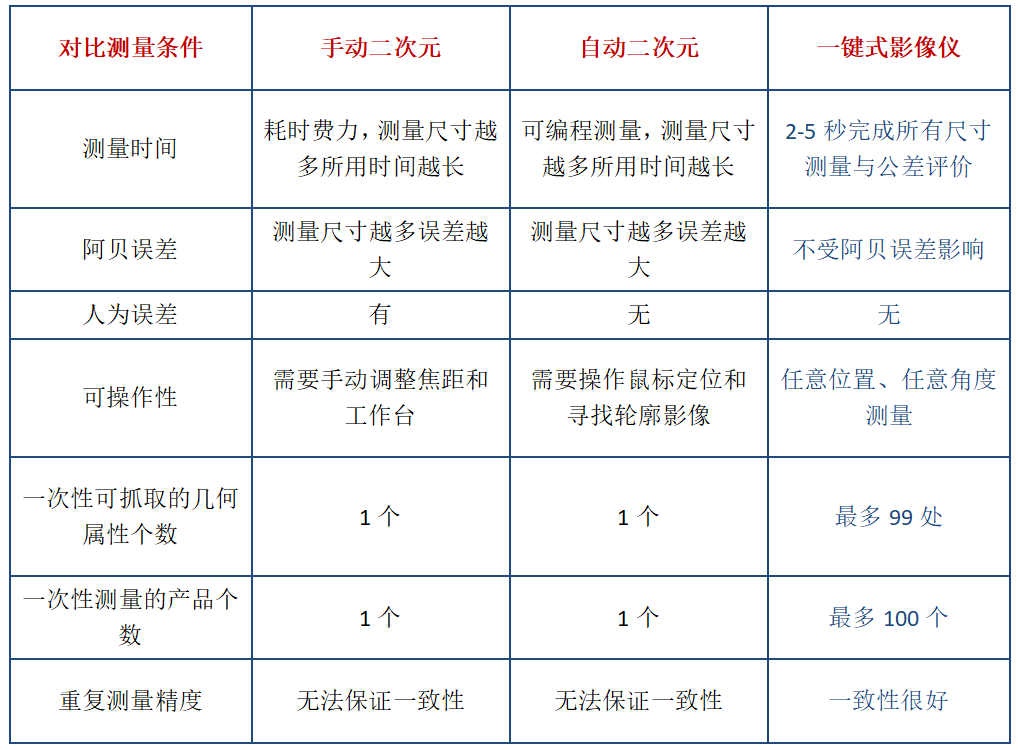

一键式测量仪与二维图像测量仪的比较

一键测量仪和二次元测量仪对比

一键式测量仪的实际测量案例

一键测量仪应用案例

一键式测量仪的实拍视频

视频:在7秒内对FPC软板2000尺寸进行高精度的闪光测试

视频:超过300种尺寸的冲压件,同时对上下光源进行闪光测试

视频:同时测试多个小型软板和上下照明灯

视频:将两面轮廓加表面尺寸的全景图拼接到一个程序中

视频:20,000种尺寸可以快速识别正常还是异常

视频:平台自动聚焦提升可以实现台阶高度工件的测试

视频:全景拼接精度0.在002mm之内

视频:全景扫描

视频:全景扫描模式适用于大型产品的快速测试

视频:任何方向,任何位置,任何高度,闪光测试重复性0. 002mm

改善服务系统

尽管Evert致力于为客户提供完整的测量产品和全面的测量解决方案,但我们还提供一站式的售后增值服务,以满足客户的售前,售中和售后服务。每个阶段的需求。

①咨询服务

1.免费上门安装,调试和培训

2.专业仪器校准

3.终身免费的技术培训

4.软件升级

5. 24小时快速响应

6.灵活的扩展保修合同

②增值服务

1.升级和转换

协助客户升级和改造现有的测量系统,包括:控制系统,光学系统,机械结构和测量软件的升级。

2.旧交易

充分利用濒临淘汰的现有测量系统的实用性,轻松获得最新技术和产品。

3.更正和维护

使您的测量系统始终保持最高的准确性。

一键式测量仪器24小时热线

Evert Metrology,为向客户提供完整的测量产品和全面的测量解决方案,我们将继续努力!

张经理18112660518,可以为您提供免费的原型使用和现场测试。
