非标自动化在线视觉测量仪器，检测系统，检测设备

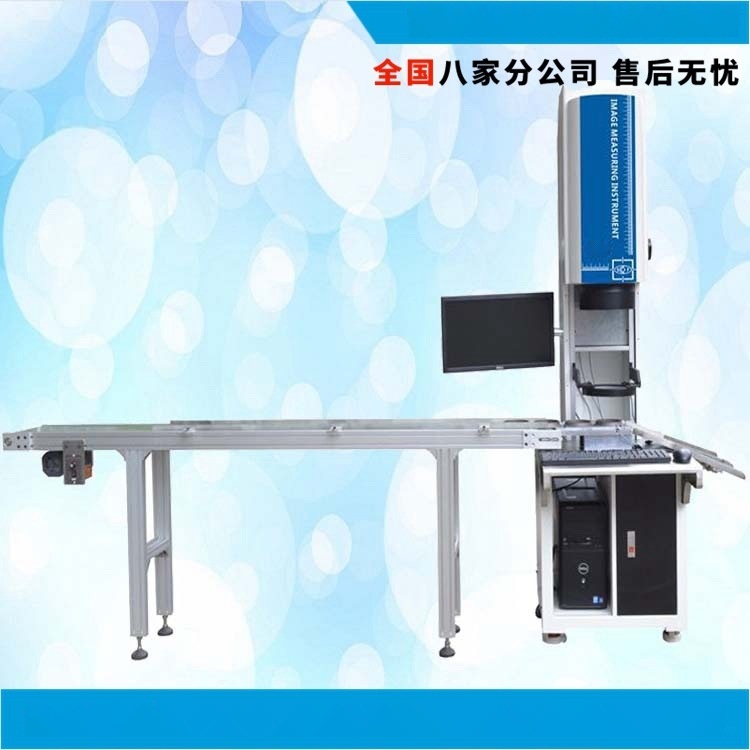

一、设备简介
非标自动视觉在线测量仪是可以实现自动在线测量，判断和分类的集成设备。只要设置了参数，即可自动完成测量。主控制系统是通过PC机和控制来实现的，也可以进行数据的存储和处理。
在操作过程中，只需将产品放入流水线输送带中，自动感应，机器将完成自动检测，并根据原始设置的参数判断是还是否。
工作原理：通过流水线输送带将产品放置在检测平台上，通过大视野双远心镜头可以快速捕获工件的整体图像，并可以测量所有位置工件的尺寸和尺寸可以一次自动完成。
二、软件功能：
1.产品程序设置：用户可以为不同的产品设置不同的程序。只要要测量并保存要测量产品的尺寸，第二次使用它自动测量设备，就可以打开保存的程序以实现自动化运行测量。
2.手动操作：用户可以根据不同的使用条件进行手动测量和操作。
3.相关的映射功能：相交，距离，镜像，夹角，点圆切线，两个圆切线等。
4.尺寸标注：您可以在实时图像中标记工作表面的任何几何尺寸，以及不同高度的尺寸，例如角度，宽度，直径，半径和中心距离。
5.告警功能：设备处于异常状态时，可以参考告警信息及时重置设备并进行相应的操作。
6.数据恢复和备份：如果长时间使用设备，为了避免PC数据丢失，可以将测量的数据备份到其他地方，必要时可以随时将其恢复
7.算法：软件自动计算。
8.自动测量点，直线，圆，弧等，以满足特殊产品的需求。
9.快照：拍摄一张照片。
10.图片输出：测量结果可以图片格式输出。
1 1.设置容差：可以将产品的实际尺寸设置为超出范围，如果超出范围，则会以红色背景发出警告。
1 2. SPC分析：可以计算CA，CP，CPK，DRL，DRR，DR，MAX，MIN，AVG，RANGE，STD，并可以绘制XR图，散点图，折线图自动测量设备，直方图
1 3.发送到AutoCAD：根据实际工件的形状在实时图像中描绘的图元可以作为工程图直接输出到AutoCAD。
特定参数：
1.测量速度：2S / PC，参考进给速度
2.重复精度：±0.015mm
3.测量精度：0.03mm
4.操作模式：自动输送流水线输送带，自动一键测量，自动保存数据并判断OK / NG。
5.平台机制：它使用精度吗？ P型钢结构，确保测量精度
6.软件功能：一键在线测量，自动运行测量，快速准确，并可根据客户要求定制。
7.产品固定方法：感应定位
8.设备电压：AC220V（符合国家标准，包括漏电保护，人体保护）
9.上下料方式：流水线输送带上下料，设备自动测试，OK / NG会自动保存数据并提示，并自动分类。
10.测量方法：光学动态测量。
1 1.操作员人数：1人。
1 2.检验对象：以设备生产前客户的规定为准。适用于汽车，手机配件，齿轮，弹簧，螺丝等小尺寸工件的批量测量，速度快，操作简单；对于复杂的工件，只需一个键就可以实现快速测量，从而大大提高了测量效率。
主要附件和参数：
型号
DLSFQ130C
测量范围（mm）*
Φ130
重量（公斤）
200KG
承重（kg）
10KG
测量精度
20μm
被测工件的最大高度
30mm
最小显示单位
0.1μm
图像传感器
千兆以太网工业相机1/2
光学镜片
OPTO广角双远心镜头
景深
30mm
光源
LED冷光源（绿色平行光），亮度256级可调
软件
Vispec测量软件
保修期
1年
工作环境
温度20°C±5°C，湿度30〜80％
振动
电源
220V / 50Hz / 3A
