智能锁电路板治具的制作方法
本实用新型涉及一种智能锁电路板检查夹具。
背景技术：
现有的智能锁电路板检查夹具通常需要在下一个过程中测试其性能。现有的检查夹具结构较为复杂，体积较大，不便于存放和使用。
技术实现要素：
本实用新型旨在解决至少现有技术中存在的一种技术问题。
因此，本实用新型提出了一种用于智能锁的电路板的检查夹具，该工具易于使用且易于组装。
根据本实用新型实施例的智能锁电路板检查工具，包括：底座；一安装板，所述安装板设置在所述底座上并沿水平方向延伸，所述安装板的上部表面上至少设有一个安装槽，所述电路板中的一个安装槽挤压组件，该挤压组件设置在底座上并在安装板上方，该挤压组件与电路板相对布置，挤压组件可以在垂直方向上朝向或远离电路板所处的方向移动位于;电路板检测模块，电路板检测模块设置在基座上并与电路板连接。电路板连接，电路板检测模块用于检测电路板。
根据本实用新型实施例的智能锁电路板检查工具，其特征在于，所述基板上设有底座，所述底座上设有安装槽。该安装槽可以与电路板一起安装，并且可以将电路板检测模块安装在电路板上。为了检测电路板的状况，该智能锁的电路板检查夹具结构简单，使用方便，维护成本低。
根据本发明的一个实施例，安装槽的数量为三个，其中一个安装槽承载电路板，另一个安装槽承载具有按钮的面板，以及另一个具有显示器的面板。屏幕安装在安装槽内，智能锁电路板检查工具还包括：按键灵敏度检测模块，其设置在底座上并与按键连接；显示屏检测模块位于底座上，并与显示屏连接。
根据本实用新型的一个实施例，该智能锁的电路板检查工具还包括：指纹检测座，其设置在该座上并位于安装板的一侧；指纹检测模块设置在指纹检测基座上，并与显示屏相连，以检测指纹信息。
根据本实用新型的一个实施例，智能锁的电路板检查工具还包括：弹性件，该弹性件设置在底座与安装板之间，以及压紧时的部件。向电路板移动，它被挤压并带动安装板在垂直方向上向下移动，并且电路板检测模块已连接到电路板上并通电以进行检测。
根据本实用新型的一个实施例，所述挤压组件包括：挤压板，所述挤压板设置在所述安装板的上方；一导向轴，该导向轴的一端与基座连接，该导向轴的另一端沿垂直方向朝向远离安装板的一侧延伸，该压板套在该导向轴上。驱动部，驱动部和按压部。按压板被连接以驱动按压板沿竖直方向移动。
根据本发明的实施例，在挤压板的外周上设置有与电路板相对布置的脱离槽。
根据本发明的一个实施例，所述驱动部包括：沿垂直方向延伸的驱动杆，所述驱动杆的一端与所述压板连接；手柄，一端铰接在驱动杆的另一端。
根据本实用新型的一个实施例，在安装板上设置有供导线穿过的导线通过槽，导线通过槽与安装槽连接。
根据本发明的一个实施例，在基部中限定容纳腔，并且电路板检测模块布置在容纳腔中。
根据本发明的一个实施例，用于智能锁的电路板的检查工具还包括：开关组件，其布置在基座上并连接至电路板检测模块。
本实用新型的其他方面和优点将在下面的描述中部分给出，并且某些方面将从以下描述中变得显而易见，或者通过本实用新型的实践来理解。
图纸说明
结合以下附图，根据实施例的描述，本发明的上述和/或其他方面和优点将变得显而易见，并且易于理解，其中：

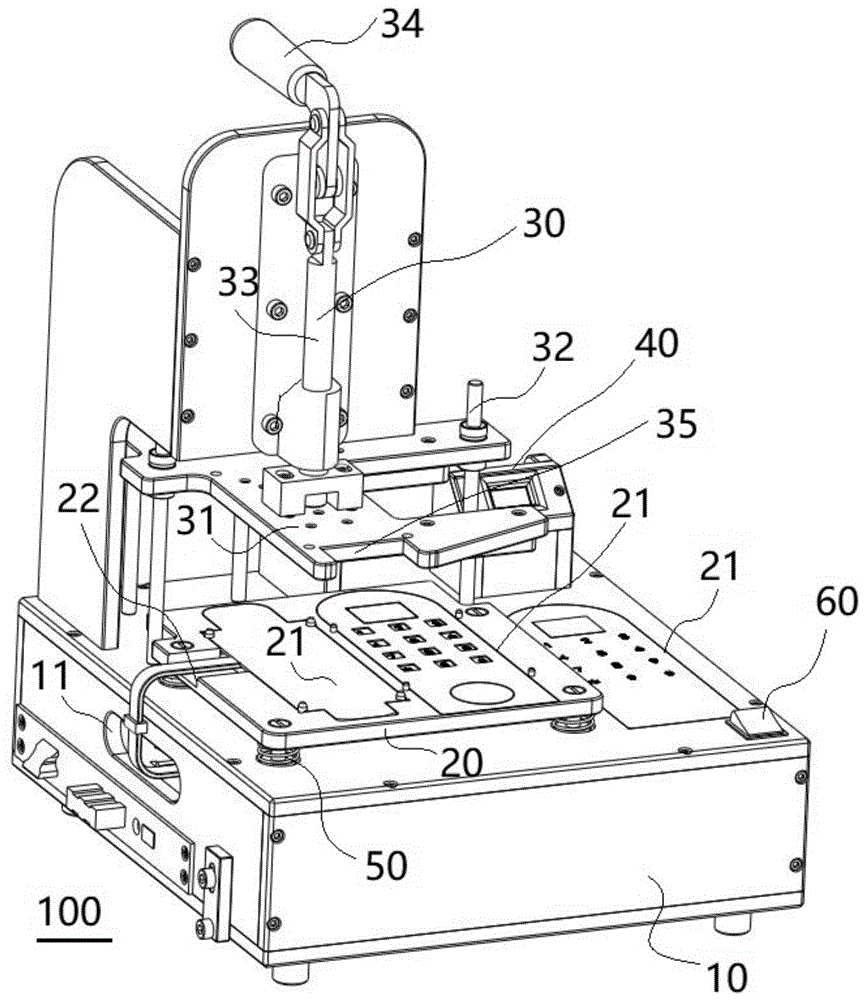

图1是根据本实用新型实施例的用于智能锁的电路板的检查夹具的结构示意图；
图。图2是根据本发明实施例的用于智能锁的电路板的检查工具的内部结构的示意图。
参考标记：
智能锁电路板检查工具100；
以10为基数；包含腔体11;
安装板20；安装槽21；线槽22;
挤出组件30；挤压板31;导向轴32；驱动杆33;手柄34;回避槽35;
指纹检测基座40；弹性部件50；开关组件60。
具体的实现方法
下面将详细描述本发明的实施例。在附图中示出了实施例的示例，其中相同或相似的附图标记表示相同或相似的元件或具有相同或相似功能的元件。下面参考附图描述的实施例是示例性的，仅用于解释本实用新型，不能理解为对本实用新型的限制。
在本实用新型的描述中，应理解术语“中心”，“纵向”，“水平”，“长度”，“宽度”，“厚度”，“上部”，“下部” ，“”“，”后“，”左“，”右“，”垂直“智能检具，”水平“，”顶部“，”底部“，”内部“，”外部“，”顺时针“，”逆时针“， “由“轴向”，“径向”，“周向”等表示的取向或位置关系是基于附图中所示的取向或位置关系，仅是为了方便描述本实用新型并简化描述。而不是指示或暗示所引用的设备或元件必须具有特定的方向，并且必须以特定的方向进行构造和操作，因此不能理解为对本发明的限制。另外，用“第一”和“第二”定义的特征可以显式或隐式包括这些特征中的一个或多个。在本发明的描述中，除非另有说明，否则“多个”是指两个或更多个。
在本实用新型的描述中，除非另有明确定义和限制，否则应从广义上理解术语“安装”，“连接”和“连接”。例如，它可以是固定连接，也可以是可分离连接或整体连接。它可以是机械连接或电气连接；它可以直接连接，也可以通过中间介质间接连接，并且可以是两个组件之间的内部通信。对于本领域普通技术人员而言，在特定情况下可以理解本实用新型中上述术语的具体含义。
将参照附图详细描述根据本发明的实施例的用于智能锁的电路板的检查工具100。
如图1和图2所示，根据本发明实施例的智能锁的电路板检查工具100包括：基座10、安装板20、挤压组件30和电路板检测模块
具体地，安装板20布置在基座10上并在水平方向上延伸，安装板20的上表面设置有至少一个安装槽21，电路板布置在安装槽21中挤压组件30设置在底座10上并在安装板20的上方，挤压组件30与电路板相对设置，挤压组件30可以在竖直方向上朝向或远离电路板的方向移动。定位，并将电路板检测模块设置在基座上。基座10与电路板连接，电路板检测模块用于检测电路板。
因此，根据本实用新型实施例的智能锁电路板检查工具100包括：基座10、安装板20、挤压组件30和电路板检查模块，可以有效地检查电路板是否经过测试并且易于操作。
根据本发明的实施例，安装槽21的数量是三个。一个安装槽21载有电路板，另一个安装槽21载有带按钮的面板，另一个安装槽21。载有带显示屏的面板和智能锁的电路板的检查工具100还包括：按键灵敏度检测模块和显示检测模块。按键灵敏度检测模块设置在底座10上并与按键连接，显示检测模块设置在底座10中并与显示屏相连。
在本发明的某些特定实施例中，用于智能锁的电路板的检查工具100还包括：指纹检测基座40和指纹检测模块。指纹检测基座40设置在基座10上并且位于安装板20上。在一侧，指纹检测模块布置在指纹检测基座40上并连接至用于检测指纹信息的显示屏。
根据本发明的实施例，用于智能锁的电路板的检查工具100还包括：弹性部件50，弹性部件50布置在基座10和安装板20之间，并且按压组件30面向电路板，当电路板移动时，其受到挤压并带动安装板20在垂直方向上向下移动，电路板检测模块连接到电路板上以进行通电检测。
换句话说，挤压组件30驱动安装板20克服弹性部件50的阻力并向下移动，直到电路板与电路板检测模块连接以实现电路板检测。
可选地，挤压组件30包括：挤压板31、，导向轴32和驱动部件，挤压板31布置在安装板20上方，并且导向轴32的一端连接至导向轴32的另一端沿垂直方向朝向远离安装板20的一侧延伸，压板31套在导向轴32上，驱动部与压板31连接沿垂直方向上的移动驱动压板31。
可选地，挤压板31的外周设置有与电路板相对的脱离槽35。
根据本发明的实施例，驱动部包括：驱动杆33和手柄34，驱动杆33沿竖直方向延伸，驱动杆33的一端连接至压板31。 ，手柄34的一端连接到驱动器。杆33的另一端铰接，以便于操作。
在本发明的某些特定实施例中智能检具，安装板20设置有其中安装有电线的电线穿过凹槽22，并且电线穿过凹槽22与安装凹槽21连通。
根据本发明的实施例，在基座10中限定了容纳腔11，并且在容纳腔11中提供了电路板检测模块。
在本发明的某些特定实施例中，用于智能锁的电路板的检查工具100还包括：开关组件60，其布置在基座10上并连接到电路板检测模块。
在本说明书的描述中，参考术语“一个实施例”，“一些实施例”，“示例性实施例”，“示例”，“特定示例”或“一些示例”等的描述是指结合实施例或示例描述的特定特征，结构，材料或特性包括在本发明的至少一个实施例或示例中。在本说明书中，以上术语的示意性表示未必指相同的实施例或示例。而且，所描述的特定特征，结构，材料或特性可以以适当的方式组合在任何一个或多个实施例或示例中。
尽管已经示出并描述了本实用新型的实施例，但是本领域普通技术人员可以理解，在不脱离本实用新型的原理和目的的情况下，可以对这些实施例进行各种改变和修改。 ，替代和修改，本实用新型的范围由权利要求及其等同形式定义。
