汽车组件的开口类型概述

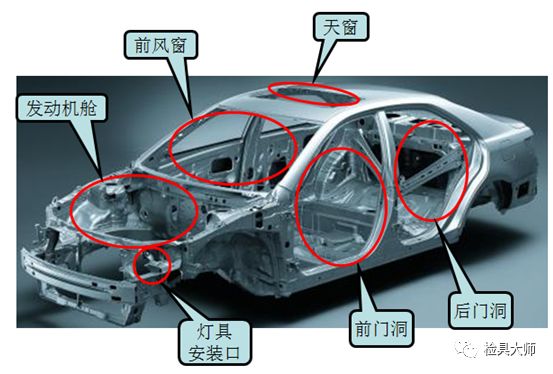

顾名思义，汽车总成的开口是指由相关汽车零件的总成所形成的封闭空腔或孔，例如前挡风玻璃，前后门开口，天窗，正面，发动机舱，灯安装开口等，如下图所示。此外，该类别中通常还包括需要检查的各种孔。
对于整个车辆，由于车身上的各种开口将容纳并安装相应的零件，因此零件的尺寸和形状与安装零件和车身的匹配状态直接相关，从而影响整体质量车辆。因此汽车检具，如何有效地控制开口的尺寸和形状自然是保证和提高车辆质量的重要部分。
汽车装配开口检查工具概述
为了有效地控制汽车总成开口的形状和尺寸并确保其质量，通常的方法是根据车身的三维CAD数据设计和制造相应的开口检查工具。这种检查工具通常需要手持才能手动使用。使用条件决定它必须轻巧且易于操作，并且框架必须具有足够的强度和刚度。因此，碳纤维和树脂或航空铝的组合在当前工业中是相对成熟的结构。使用碳纤维作为框架的优点是重量轻汽车检具，刚性好，热膨胀和变形系数小。测量部分采用航空铝材，以确保与白色物体接触时的准确性和强度。量规的检查精度可以达到±0.15mm。

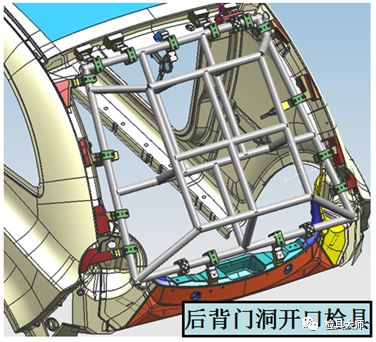

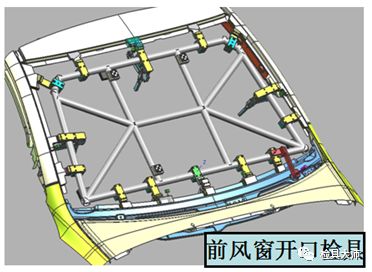

部分开车检查工具，如图所示。
打开检查工具的结构
打开检查工具的主要结构通常由以下四个部分组成：骨架，基准，检测块和检测块固定部分。

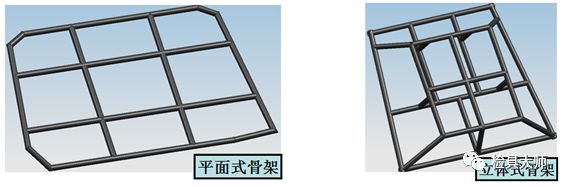

骨架：它是通过粘合碳纤维管制成的。连接结构的设计原理是重量轻，优化的机械性能以及足够的刚度和强度。骨架分为平面骨架和三维骨架，如下图所示。
基准：鉴于打开检查工具的特性，取决于检测位置，测量基准系统将跟随框架并与身体坐标系形成一定角度（可以为非零，90或180度）。测量基准通常采用带孔基准块。
检测块：根据技术协议和汽车产品数据进行设计和制造。
检测块固定部件：用于将检测块稳定可靠地连接到碳纤维骨架上。
开启检查工具的材料
骨架-碳纤维圆管或方管，铝合金圆管或方管，铝型材
基本块-45＃，4Cr13
固定装置-碳纤维，铝板
连接板-铝板
检测块-航空铝7050（高硬度，良好的整体性能）
引脚组-Cr12MoV，4Cr13、GCr15
打开检查工具和汽车零件的定位方法

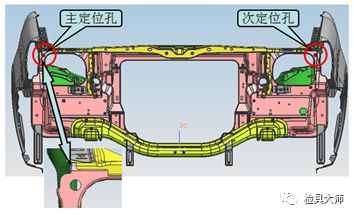

两孔定位：主定位孔使用定位销限制检查工具和汽车零件在Y和Z方向上的相对运动。辅助定位孔使用定位销限制YZ平面中的旋转，并在X方向的0位置表面将其按下，以完成检查工具在汽车零件上的定位。
双面定位：定位表面1定义Y方向的运动，定位表面2定义零件在Z方向的运动和YZ平面的旋转。与X方向上的0位置表面配合使用以完成量规在零件上的定位。选择定位面的原理：通常选择90度的两侧作为定位面，该面为0维面。

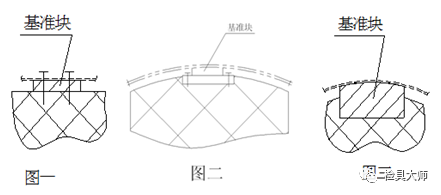

基准平面：基准平面由优质不锈钢制成，并用螺钉固定在量具主体上。当基准平面为平面时，请使用标准块（图一）；当基准平面为单弧面时，进行线切割（图二）；当基准面为双弧面时，则使用CNC加工）（图[k]）。 k14]。
汽车总成开启检查工具的检测方法

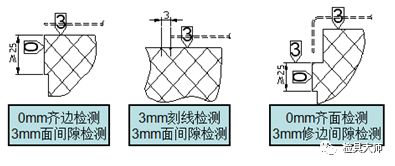

零件边缘（修边线）-0mm边缘检测，3mm / 5mm间隙检测
零件轮廓--0mm齐平检查，3mm / 5mm间隙检查

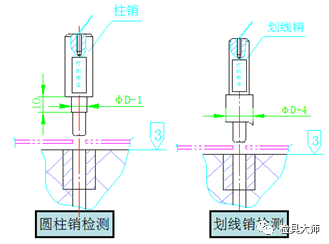

圆孔-使用圆柱销或划线销进行检测

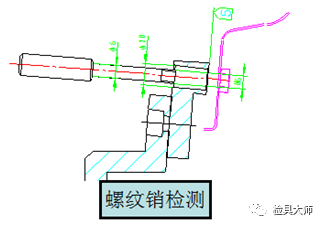

螺纹孔-使用螺纹检测针进行检测
