汽车A，B，C，D列检查夹具设计案例分析
努力是成功的基础，信息是成功的助推器，共享技术干货，交流技术问题；传播态度新闻和充满活力的信息！让更多的人知道汽车行业的细节！
一，介绍A，B，C列部件

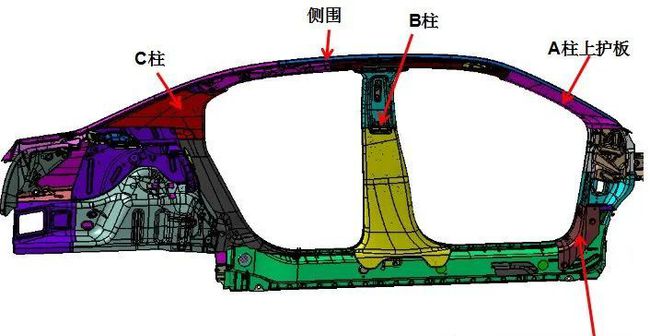

有些型号带有D柱，有些则没有。例如，下图中的模型没有D柱。
A柱圆周的匹配部分简介：A柱产品通常分为两部分，即A柱上护板和A柱下护板。 A柱圆周的匹配部分是：天花板，挡风玻璃，仪表板。
B柱周向的匹配部分介绍：B柱通常分为两部分，上侧是B柱上护板，与顶板和B柱下护板匹配；下侧是B柱下部保护板，与之匹配。这是B柱上的保护板和地毯。
C柱圆周匹配零件简介：C柱通常是零件，但对于某些特殊型号，C柱可以通过将多个零件组合成C柱来形成。 C柱匹配零件包括：天花板，后窗玻璃，衣帽架。
A，B，C两种检查工具概述
请注意，A，B和C支柱的检查内容基本相似。现在以A支柱为例。 A柱的检查工具是将A柱根据车身的位置进行定位，并使用仿真块检测产品周向间隙，或查看其与产品之间的匹配度，以及还可以通过百分表读数来判断配置文件是否合格。
1.检查灯具的放置方法
通常，有两种放置方式：根据汽车坐标系放置它。 b，围绕汽车坐标系旋转90度。根据具体需求与客户讨论。根据汽车坐标系放置的位置通常是供外国客户使用的，有些人可以在底板上设计两组检查工具，每侧检查一套。
2.底板材料和运输工具的选择
a。 LY12通常用于根据汽车坐标系放置的检查工具的底板。检查工具竖立在带有支撑脚的底板的两侧，底板的上端使用两个吊环。
b。绕汽车坐标系旋转90度的检查工具的底板通常使用LY12和打磨抛光的底板。较小的量规可以用LY12和4个方形手柄运输。大号底板使用磨砂底板，可与起重环或提手配合使用。
3.定位方法及其设计
不同的客户有不同的定位方法。下面主要介绍两种定位方法：完全根据加载状态进行定位。通常，有用于加载和定位的带扣，应该在有带扣的地方模仿钣金零件的尺寸和厚度。还有一些匹配的零件和零粘零件，用于定位和测试，以检测此处两个零件的匹配状态是否合格。完全根据客户提供的GD＆T图纸进行设计。
注意：1.在模仿汽车设计模块时检具设计，请注意对底切，零件厚度等进行分析。有必要考虑尽可能多地用3轴制造，并考虑较薄部分的强度。可以适当地加厚非工作区域以确保强度。 2.在设计仿制车辆时检具设计，定位模块通常设计为可拆卸或可逆。但是我们必须注意该产品是否易于安装。安装产品后，可拆卸模块是否易于拆卸。转动机构是否可以正常转动。
模具教育自营店
4.检测内容和方法

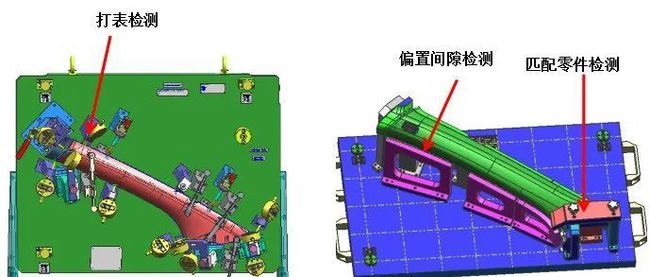

不同的客户有不同的要求，通常分为：仪表测试，模拟量块偏移间隙检测和完全模拟匹配零件检测的模拟量块。

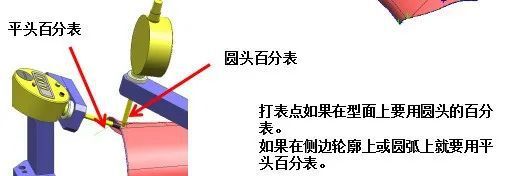

在仪表上测试
偏移间隙检测。

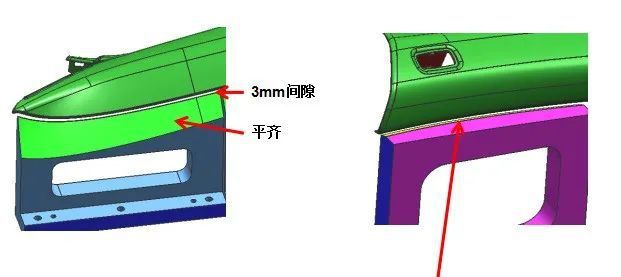

模拟模块设计为根据产品的轮廓进行齐平处理。仿真块根据产品的轮廓偏移3mm或5mm，并根据客户要求制造。
仿制零件设计检查。

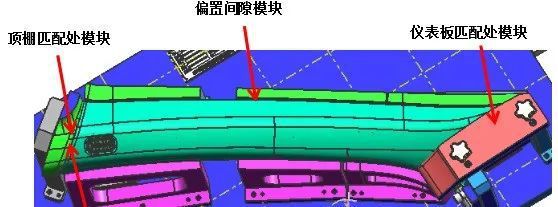

根据周围的匹配数据设计仿真模块。例如，A柱的匹配部分是：天花板，玻璃，仪表板。设计时，模块的设计应与天花板和仪表板匹配。通常通过偏置间隙检查玻璃的匹配点和另一侧。 （B，C列与此类似）
