建立热轧圆钢自动外径测量设备
摘要：热轧圆钢的外径检测使用棒直径计自动检测外径尺寸，并检测各种信息，例如椭圆度，横截面图等。
关键词：热轧圆钢；棒径规；

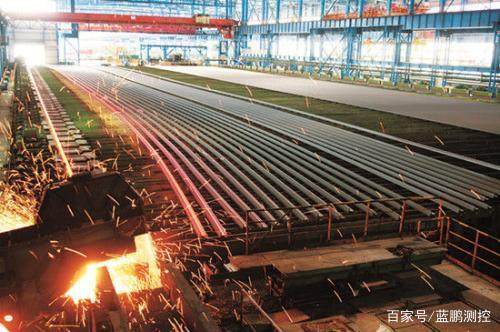

在线动态检测热轧圆钢的直径需要考虑到生产带来的环境因素以及热轧圆钢本身的因素所造成的困难，例如轧制过程中的强烈振动。圆钢的轧制过程以及圆钢的表面氧化，现场强电磁场，光，热等因素干扰了检查工作。棒径计采用光电测量方法，结合CCD光电转换技术，成功解决了上述问题。借助于圆钢的在线振动，达到了提高测量精度的目的。在这里，光学自动测量设备，机械和电子组件的合理组合和调整是仪器测量精度的关键。
棒材直径计是一种在线外径测量设备，用于在线自动测量和监控。当热轧圆钢超过设定数据时，将自动发出超公差报警，减少工人的钢检时间，从而减少了高温现场人员的工作时间，提高了检测精度
钢筋直径计是生产热轧钢的重要检查设备之一。该设备可以代替机械完成轧制所需的外径检查的手动完成，避免了冷却后手动检查的滞后。生产大量不合格产品，其外部显示功能使工作人员可以远距离观察测量数据，从而确保工作人员实时了解外径尺寸。

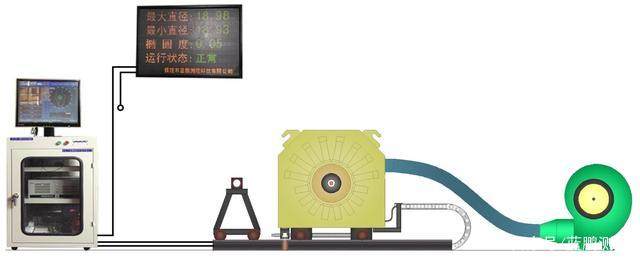

棒材直径测量仪主要由直径测量仪，主控柜，报警器，光缆通讯单元，现场LED显示屏，高压离心风机，备用手推车等组成。可实现自动测量圆钢的外径，测量数据的分析，数据图表的显示以及测量数据的存储。
直径规是棒材直径规的主要部分，它安装在热轧圆钢生产线上以测量外径尺寸；主控制柜主要用于处理，分析和显示测量数据；光缆通信单元用于数据传输；现场LED显示屏是一个大型显示屏，可以显示最大直径，最小直径，椭圆率和操作状态，使操作员可以远程观察测量数据。高压离心风机的主要功能是冷却防尘；备用手推车用于直径计的检查和维修。

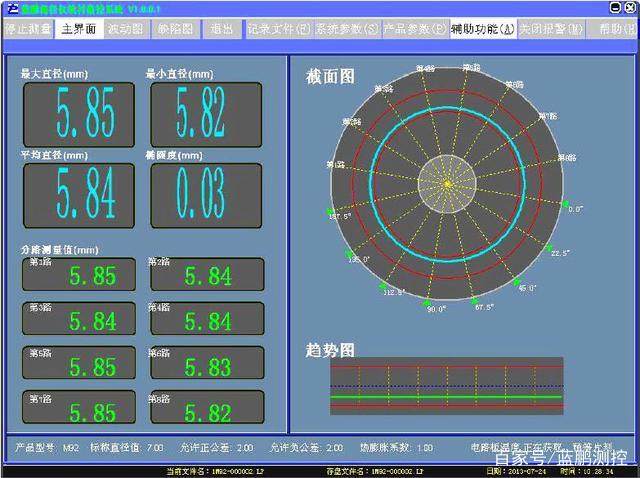

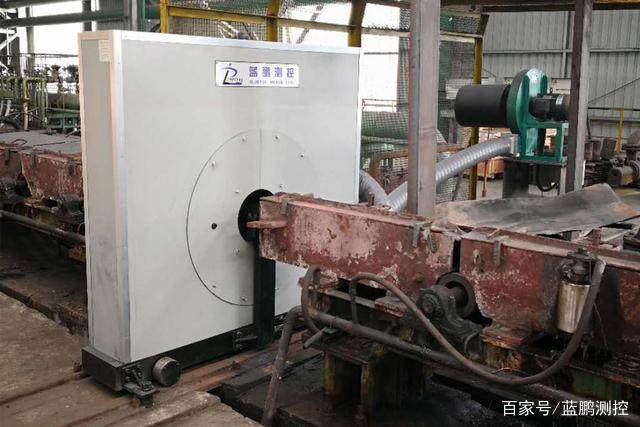

垂直于杆运动方向安装杆直径计，使被测杆通过测量区域中心附近，固定直径计，并设置被测杆的基本信息，例如产品型号，标称值等等，然后保存它们（如果下次测量模型，则无需重置）。单击开始测量以自动测量钢筋的外径和椭圆度。测量数据同时显示在主控制室的LCD显示屏和现场LED显示屏上。同时自动测量设备，对数据进行分析，处理和存储。当测量数据超出容差范围时，会发出声光警报提示，并且显示数据会更改颜色。
钢筋直径计具有人机交互界面。它是一种智能，自动化的在线测量设备。它具有RS422 / RS485通讯接口，并且可以与主机进行通讯。由于钢筋直径计的恶劣工作环境，我们采取了多种保护措施。全铸铁外壳结构，正压分流冷却和防尘技术，高压鼓风机吹气等使杆径计可在高温，粉尘，结实的场合用于电磁干扰下的高精度测量，棒径规具有出色的防护等级。通过对钢筋直径计的实时测量和报警监控，操作员可以实时调整生产系统，以确保被测圆钢的高精度生产。
结论
钢筋直径测量仪用于在线检测外径和椭圆率。杆径计采用光学，精密机械，电子，计算机等多学科技术，实现了高精度，高速，非接触式在线检测，测量数据的实时显示和超限报警提示可以提高生产效率并降低生产成本。
阅读本文后，您对热轧圆钢的测量有任何想法或建议，即使您在文章底部留下了消息或私人消息编辑器，此处也未显示某些注释编辑器，而且您无法及时回复。我将尽力与您交流和共享信息和经验。需要测量自动测量设备的宽度，长度，厚度，外径，您可以在下面留言。
本文由保定蓝鹏测控技术有限公司撰写。
